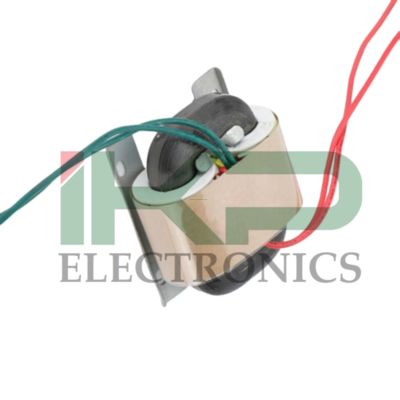

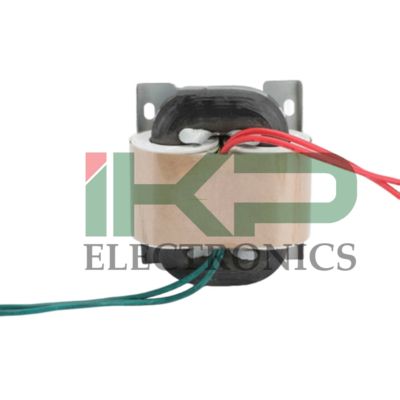

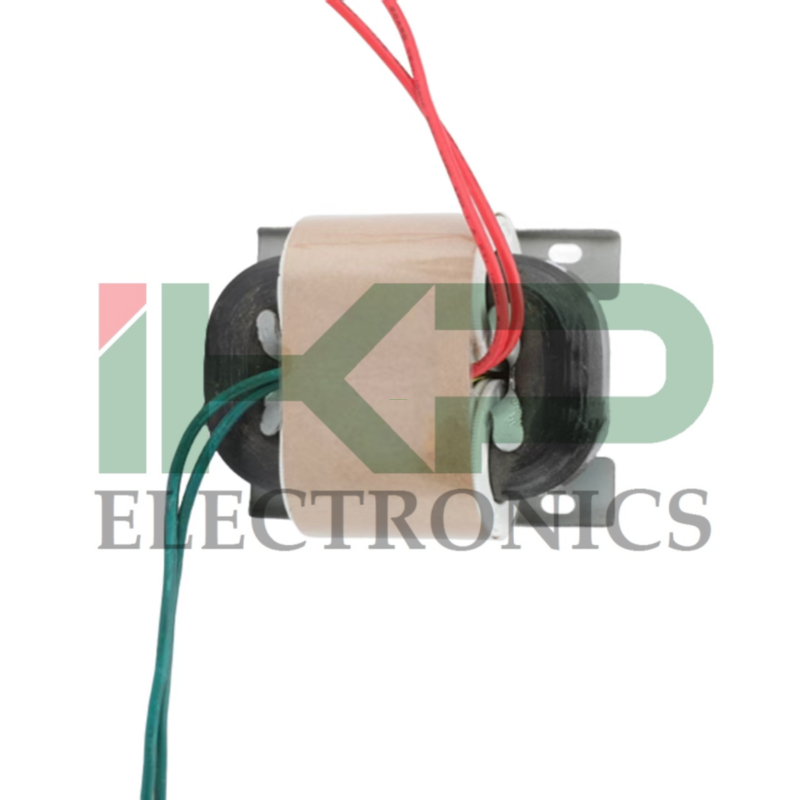

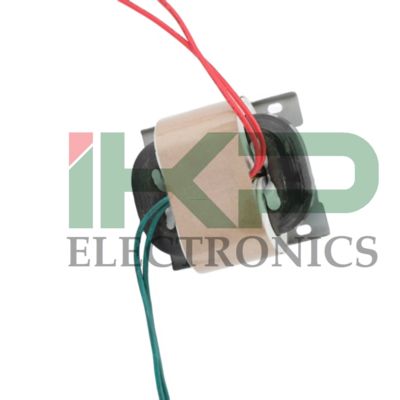

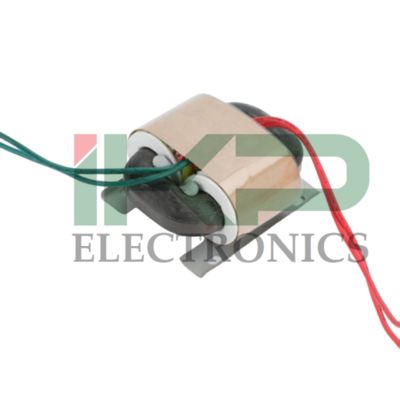

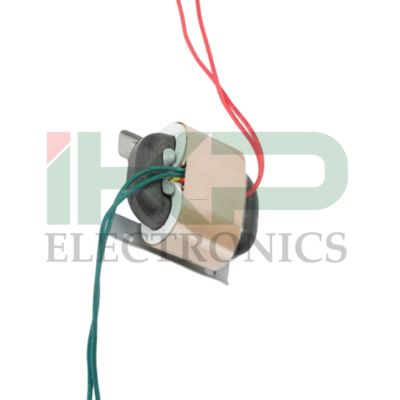

Физические размеры сердечника трансформатора с номинальной мощностью 25-35 ВА

Основные преимущества

1. Компактный размер и легкий вес:Трансформатор R-типа использует неразрезанный намотанный сердечник с равномерным круглым поперечным сечением. По сравнению с традиционными трансформаторами E-I или C-core, он может быть примерно на 30% меньше по объему и на 40% легче по весу. Такая компактная конструкция позволяет легко интегрировать его в устройства с ограниченным пространством.

2. Высокая эффективность и низкие потери:Благодаря бесшовному сердечнику, изготовленному из высокопроницаемой кремниевой стали, потери на железо значительно снижаются. Кроме того, близкое расположение обмоток и сердечника сокращает расстояние передачи энергии, достигая КПД более 90%. Кроме того, средняя длина витка медного провода короче, что дополнительно снижает потери на сопротивление и повышение температуры.

3. Низкая индуктивность утечки и сильное подавление электромагнитных помех:Бесщелевая структура сердечника и сбалансированная обмотка приводят к чрезвычайно низкой утечке магнитного потока. Это эффективно минимизирует электромагнитные помехи (EMI) на близлежащих электронных компонентах, не требуя дополнительного экранирования. Эта функция особенно важна в таких областях, как медицинское оборудование и прецизионные приборы, где важна чистота сигнала.

4. Низкий уровень шума и низкий рост температуры:Неразрезанный сердечник поглощает магнитострикционные напряжения, а в сочетании с материалами с низкими потерями обеспечивает очень тихую работу. В то же время минимальные потери на сопротивление генерируют меньше тепла, что приводит к отличному контролю температуры и пригодности для непрерывной долгосрочной работы.

5. Безопасность и огнестойкость:Первичная и вторичная обмотки изготавливаются отдельно с использованием катушек PBT, обеспечивая превосходную изоляцию, соответствующую нескольким международным стандартам безопасности. Использование огнестойких материалов дополнительно повышает огнестойкость устройства.

6. Небольшой ток возбуждения:Хорошо спроектированный трансформатор R-типа имеет значительно сниженный ток возбуждения, что снижает энергопотребление без нагрузки. Это делает его идеальным для сценариев, требующих длительных периодов включения, но с переменной нагрузкой.

Типичные области применения

• Бытовая техника:Используется в модулях питания для кондиционеров, холодильников, стиральных машин и других приборов для обеспечения стабильного преобразования напряжения и малошумной работы.
• Системы освещения:Действует как понижающий трансформатор для низковольтного освещения (например, ландшафтное освещение, витрины), обеспечивая безопасное и эффективное электропитание.
• Небольшое механическое оборудование:Обеспечивает изолированное питание для цепей управления в станках и системах автоматизации, гарантируя безопасность и стабильность работы.

Физические размеры трансформатора
Номер модели	A	W	X	E	F	G	B	C	T	t	Мощность AV	Вес кг
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Номинальная мощность		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Входное напряжение		220В/380В
Выходное напряжение	7.5В	0.66A		2A		3.3A		5.3A		6.5A		8A
	9В	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12В	0.4A		1.2A		2A		3.3A		4.1A		5A
	15В	0.33A		1A		1.6A		2.6A		3.3A		4A
	24В	0.21A		0.6A		1A		1.6A		2A		2.5A
	9В-0-9В	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12В-0-12В	0.21A		0.6A		1A		1.6A		2A		2.5A
	24В-0-24В	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Диаметр * Высота мм		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Межцентровое расстояние отверстий мм		45*33		68*48		55*45		70*60		70*60		75*65
Вес кг		0.25		0.4		0.5		0.7		0.9		1
Примечание: Все размеры измеряются вручную; фактический продукт может отличаться.

.
