ИКП Индуктор картон/палет CMC 4-фазные общие режимы душевные катушки

Ikp Inductor Carton/Pallet CMC 4 Phase Common Mode Choke Coils

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Номер модели:	IKP-CMC-2022-1

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	0.48-0.68
Упаковывая детали:	Картонный
Время доставки:	10-15 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100,000/неделя

Контакт

Подробное описание продукта

Основная информация.

Модель No.

IKP-CMC-2022-1

Частота работы

Высокая частота

Структура обмотки

Многослойная катушка

Характер операции

Удушающая катушка

Структура магнита

Ферритная катушка

Масштаб применения

Удушение

Форма упаковки

Свинцовые катушки

Бренд

ИКП

Значение индуктора

Фиксированный индуктор

Безопасность

Соблюдение международных правил безопасности

Транспортный пакет

Картон/паллет

Спецификация

CMC

Торговая марка

IKP

Производство

Китай

Код СС

85043190

Производственная мощность

100000 шт/неделю

Описание продукта

Особенности и применение
▪ Отдельные обмотки для минимальной вместимости обмотки
▪ Однослойные обмотки для наивысшего импеданса общего режима в самом широком диапазоне частот
▪ ОТРЕЖЕНИЕ на нейлоновом корпусе для защиты обмоток
▪ Разрывчик обеспечивает 1-3 мм расстояние ползания для соответствия UL, CSA, IEC
▪ Все используемые материалы имеют сертификат UL94-VO
▪ Рабочая температура:-40oCдо +105oCПодходит для диапазона от 50 Гц до 500 КГц
▪ Можно установить вертикально или горизонтально
▪ Применение включает фильтрацию линий электропередач, EMI/REI для питания переключателя
▪ Доступен в вертикальной вертикальной версии для упрощения сборки ПКБ
▪ Легко устанавливать FR-4 доски

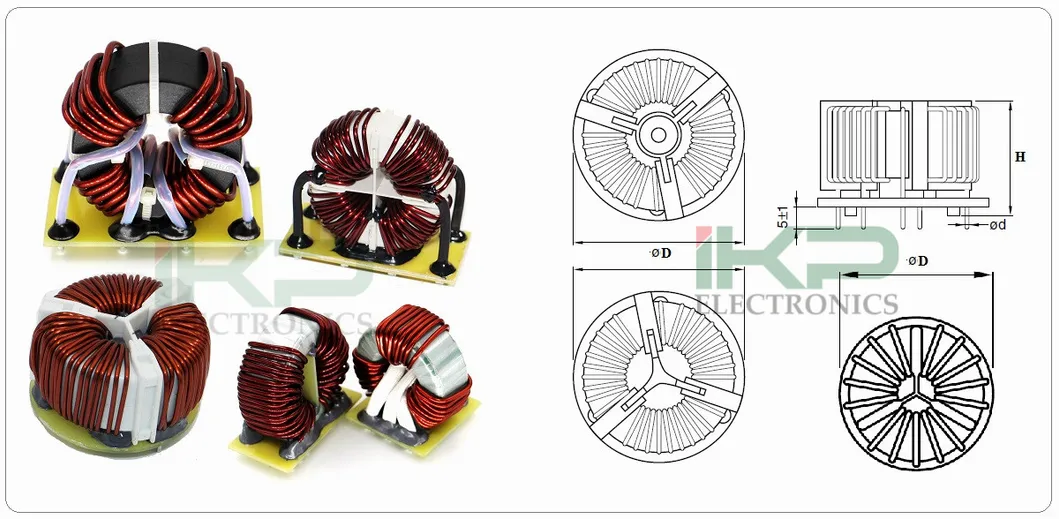

ИКП Индуктор картон/палет CMC 4-фазные общие режимы душевные катушки

ИКП Индуктор картон/палет CMC 4-фазные общие режимы душевные катушки

Электрические характеристики:

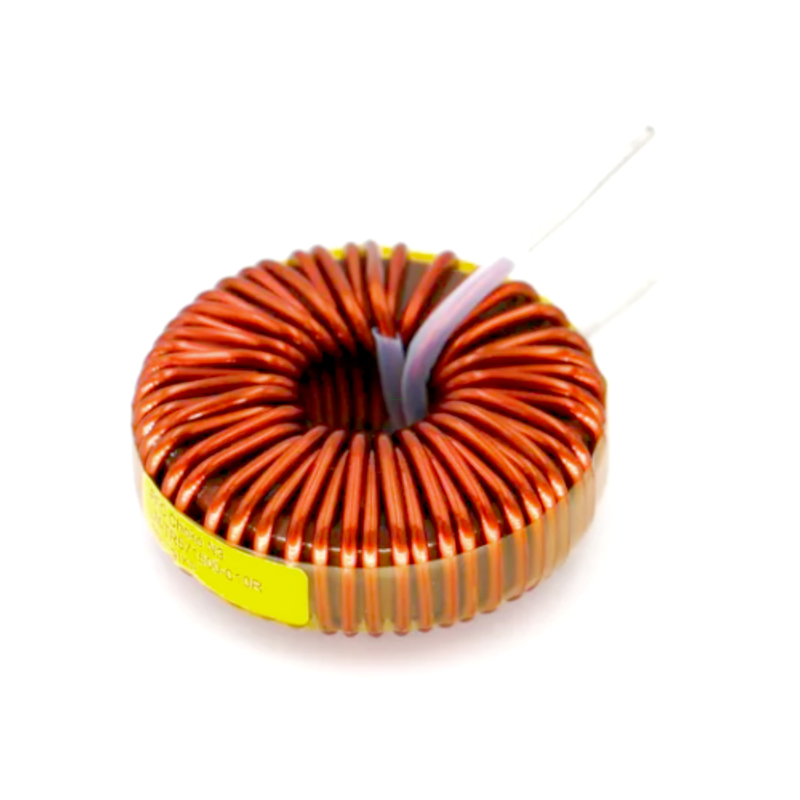

Заглавные тороидальные зажимы для линий общего режима

Часть No 1. #TOD-L-I (((А)	Индуктивность	Макс, округ Колумбия. Сопротивление	Текущий Рейтинг	Установка	Размер ((мм) Код размера катушки A×В.×В
#T310-280-13	0.280mH	20,9 миллиомм	13А	Горизонтальные	38×38×19
#T250-425-8	0.425mH	4.26 миллиомм	8А	Вертикальная	32×30×21
#T310-580-13	0.580mH	10 миллиомм	13А	Вертикальная	38×38×18
#T250-1000-8	1.000 мГц	0.02 ом	8А	Вертикальная	30×28×13
#T220-1000-3.2	1.000 мГц	150,3 миллиомм	3.2А	Вертикальная	26×26×17
#T220-1500-2	1.500 мч	180,0 миллиомм	3.2А	Вертикальная	26×26×18
#T220-1800-5	10,800 м/ч	00,05 омм	5А	Горизонтальные	26×28×18
#T220-2200-5	2.200 м/ч	00,04 ом	5А	Вертикальная	26×26×19
# T250-3500-1.5	3.500 мч	800,0 миллиомм	1.5А	Горизонтальные	30×32×16
#T250-3700-4	3.700 мч.	0.007омм	4А	Вертикальная	30×32×17
# T310-7200-2.5	7.200 м/ч	930,0 миллиомм	2.5А	Горизонтальные	38×40×18
# T310-11000-1.5	11.000 мГц	1840,0 миллиомм	1.5А	Вертикальная	40×40×19

Низкий профиль, небольшие размеры Common Mode Choke

Часть No 1. #TOD-L-I (((А)	Индуктивность	Макс, округ Колумбия. Сопротивление	Прямой ток Рейтинг	Установка	Размер ((мм) Код размера катушки A×В.×В
#T220-1180-7.5	1.180mH	12.5 миллиомм	7.5 ампер	Горизонтальные	26×28×20
# T220-65-23.5	65.000μH	00,9 миллиомм	23.5 ампер	Вертикальная	26×26×18
#T220-100-19	100.000μH	10,3 миллиомм	19 ампер	Вертикальная	28×26×18
#T220-180-15	180.000μH	2.5 миллиомм	15 ампер	Вертикальная	26×26×20
#T220-470-12	470.000μH	40,0 миллиомм	12 ампер	Вертикальная	28×26×18
#T220-880-9	880.000μH	6.5 миллиомм	9 ампер	Горизонтальные	28×30×20

Высокопоточные линейные удушения общего режима

Часть No 1. #TOD-L-I (((А)	Индуктивность	Макс, округ Колумбия. Сопротивление	Текущий Рейтинг	Установка	Размер ((мм) Код размера катушки A×В.×В
#T310-100-30	0.100mH	30,0 миллиомм	30 ампер	Горизонтальные	38×40×18
#T310-100-30A	0.100mH	30,0 миллиомм	30 ампер	Вертикальная	36×36×15
#T310-150-20	0.150mH	30,4 миллиомм	20Амопс	Горизонтальные	36×36×16
#T310-150-20A	0.150mH	30,4 миллиомм	20Амопс	Вертикальная	38×38×18
#T310-150-30	0.150mH	3.5 миллиомм	30 ампер	Вертикальная	38×38×19
#T250-200-15	0.200 м/ч	5 миллиоммов	15 ампер	Горизонтальные	30×28×15
#T310-200-18	0.200 м/ч	5 миллиоммов	18 ампер	Горизонтальные	36×36×16
#T310-200-15A	0.200 м/ч	5 миллиоммов	15 ампер	Вертикальная	38×38×18
#T250-200-18	0.200 м/ч	5 миллиоммов	18 ампер	Вертикальная	30×28×15
#T250-300-15	0.300 мч	70,3 миллиомм	15 ампер	Горизонтальные	30×32×18
#T250-300-15A	0.300 мч	70,3 миллиомм	15 ампер	Вертикальная	30×28×17
#T250-600-9	0.600 м/ч	10 миллиоммов	9 ампер	Горизонтальные	30×30×18
#T250-600-9	0.600 м/ч	10 миллиоммов	9 ампер	Вертикальная	30×28×19
