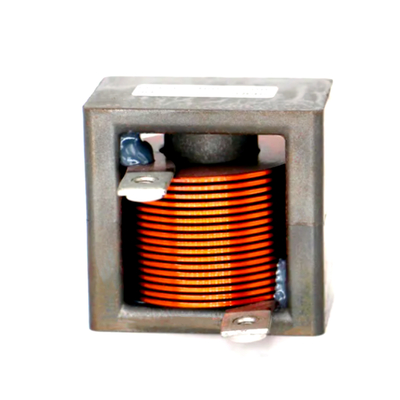

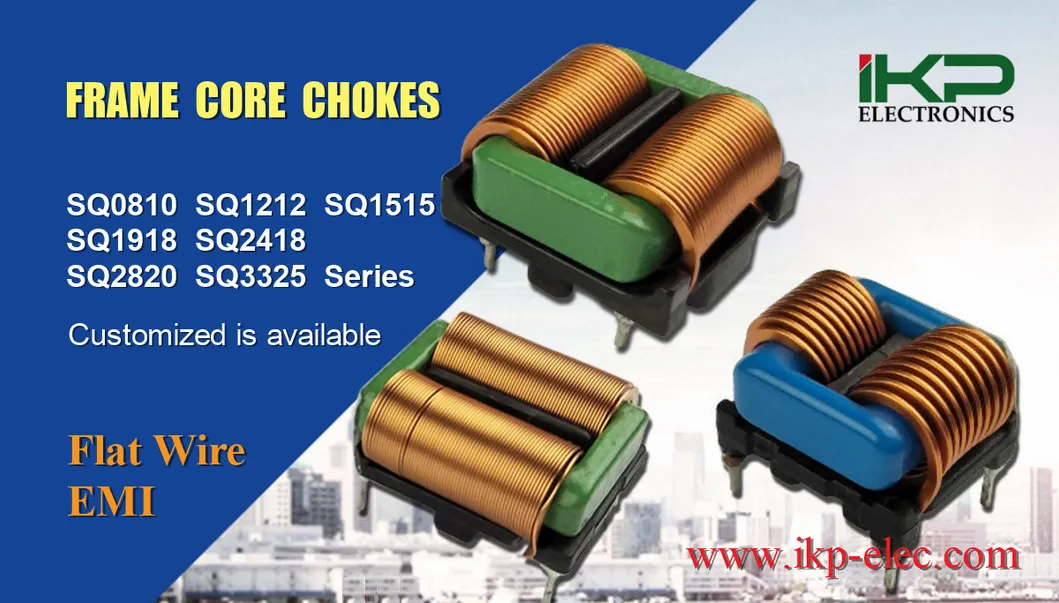

Sq3325 Серия Вертикальная/Горизонтальная Ikp Квадратная ядро Common Mode Choke Coil

Sq3325 Серия Вертикальная/Горизонтальная Ikp Квадратная ядро Common Mode Choke Coil

    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
    • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil
  • Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil

    Подробная информация о продукте:

    Место происхождения: Китай
    Фирменное наименование: IKP
    Сертификация: CE/UL/REACH/ROHS
    Номер модели: Серия IKP-LF-CMC-SQ3325

    Оплата и доставка Условия:

    Количество мин заказа: 1000
    Цена: 0.16-0.22
    Упаковывая детали: Картон
    Время доставки: 10-15 дней
    Условия оплаты: L/C, T/T
    Поставка способности: 100,000/неделя
    Контакт
    Подробное описание продукта

    Основная информация.

    Модель No.
    Серия IKP-LF-CMC-SQ3325
    Частота работы
    Высокая частота
    Структура обмотки
    Вертикальная обмотка плоской проволоки
    Характер операции
    Удушающая катушка
    Структура магнита
    Ферритная катушка
    Масштаб применения
    EMI/EMC
    Форма упаковки
    Вертикально/горизонтально
    Бренд
    ИКП
    Значение индуктора
    Переменный индуктор
    Транспортный пакет
    Картон и поднос
    Спецификация
    Серия SQ3325
    Торговая марка
    IKP
    Производство
    Китай
    Код СС
    85045000
    Производственная мощность
    10000 штук/день

    Описание продукта

    Sq3325 Серия Вертикальная/Горизонтальная Ikp Квадратная ядро Common Mode Choke Coil

    Особенности и характеристики продукта:
    *Процесс намотки плоской проволоки
    *Малый объем, большой ток
    *Грунтовая плотность тока в единице составляет 1,3 раза или более круглой медной проволоки
    *Низкое сопротивление постоянного тока, небольшая распределенная емкость
    *Легко рассеивается
    *Отличный эффект и стабильность EMI
    * Производится полностью автоматической машиной, высокой эффективностью и стабильным качеством
    *Хорошая изоляционная прочность и длительный срок службы
    * Вертикально или горизонтально, настройка доступна

    Электрические параметры:
    *Спецификации плоской проволоки: ширина 1,0-2,0 мм, толщина 0,1-0,5 мм
    *Номинальное напряжение ((v): от 85 до 265 AC, 50/60Hz
    * Соотношение поворотов: N1:N2=1:1
    *Изоляционное сопротивление: 100mΩ MIN при 500DC
    *Реакция на частоту испытания: 10 кГц 100 мВ
    *Размер рабочей температуры: -40oCдо +150oC
    * Повышение температуры: 50oCМаксимум
    * Используется для поглощения сигналов интерференций общего режима 9-30 МГц
    * Используется для поглощения сигналов общего режима и дифференциальных сигналов в диапазоне 9-30 МГц

    Sq3325 Серия Вертикальная/Горизонтальная Ikp Квадратная ядро Common Mode Choke Coil




    Общие характеристики продукции:
    Спецификация Индуктивность
    МИН
    1 кГц 0,25 В
    Размеры (мм MAX) Текущий ((А) Мощность ((W)
    W D H Л Е 1#База 2#База Максимум Максимум
    ПИН 1 ПИН 2 ПИН 1 ПИН 2
    SQ1515V15 >15 мГч 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
    SQ1515V20 >20 мГц 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515V25 >25 мГч 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515H15 >15 мГч 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
    SQ1515H20 >20 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1515H25 >25 мГч 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1615V15 >15 мГч 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
    SQ1615V20 >20 мГц 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615V25 >25 мГч 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615H15 >15 мГч 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
    SQ1615H20 >20 мГц 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1615H25 >25 мГч 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1918V12 >12 мГ 15 25 26 4 0.8 12.8 10 10 10 2.0 180
    SQ1918V20 >20 мГц 15 25 26 4 0.8 12.8 10 10 10 1.5 180
    SQ1918V30 >30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
    SQ1918H12 >12 мГ 22 24 13 4 0.8 16.8 15 - - 2.0 180
    SQ1918H20 >20 мГц 22 24 13 4 0.8 16.8 15 - - 1.5 180
    SQ1918H30 >30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
    SQ2418V12 >12 мГ 15 24 32 4 0.8 12.5 10 - - 2.5 250
    SQ2418V20 >20 мГц 15 24 32 4 0.8 12.5 10 - - 1.8 250
    SQ2418V30 >30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
    SQ2418H12 >12 мГ 22 26 15 4 0.8 16.8 15 - - 2.5 250
    SQ2418H20 >20 мГц 22 26 15 4 0.8 16.8 15 - - 1.8 250
    SQ2418H30 >30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
    SQ2724V07 >7mH 18 30 38 4 0.8 4 ПИНС - - 3.5 280
    SQ2724V15 >15 мГч 18 30 38 4 0.8 4 ПИНС - - 2.5 280
    SQ2724V20 >20 мГц 18 30 38 4 0.8 4 ПИНС - - 1.8 280
    SQ2724H07 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
    SQ2724H15 >15 мГч 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
    SQ2724H20 >20 мГц 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
    SQ2820V07 >7mH 16 30 38 4 0.8 4 ПИНС - - 2.0 300
    SQ2820V20 >20 мГц 16 30 38 4 0.8 4 ПИНС - - 2.5 300
    SQ2820V30 >30mH 16 30 38 4 0.8 4 ПИНС - - 5.0 300
    SQ2820H07 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
    SQ2820H20 >20 мГц 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
    SQ2820H30 >30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
    SQ3325V081 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
    SQ3325V082 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
    SQ3325V10 >10 мГ 22 34 38 4 0.9 18 16 - - 3.5 400
    SQ3325V25 >25 мГч 22 34 38 4 0.9 18 16 - - 3 400
    SQ3126H081 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
    SQ3126H082 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
    SQ3126H10 >10 мГ 28 35 18 4 1.0 20 16.8 - - 3.5 400
    SQ3126H25 >25 мГч 28 35 18 4 1.0 20 16.8 - - 3 400
    SQ4391V12 >12 мГ - - - - - - - - - 7 600
    SQ4391H12 >12 мГ 28 45 16 4 1.0 39 21 - - 7 600
    *Конфигурация доступна.

    Sq3325 Серия Вертикальная/Горизонтальная Ikp Квадратная ядро Common Mode Choke Coil

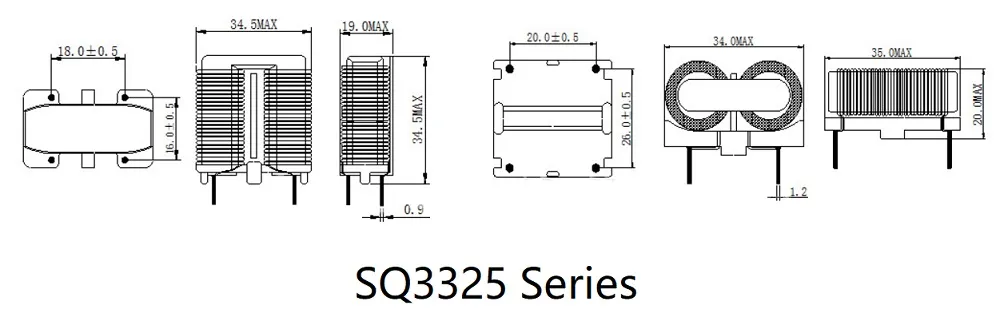

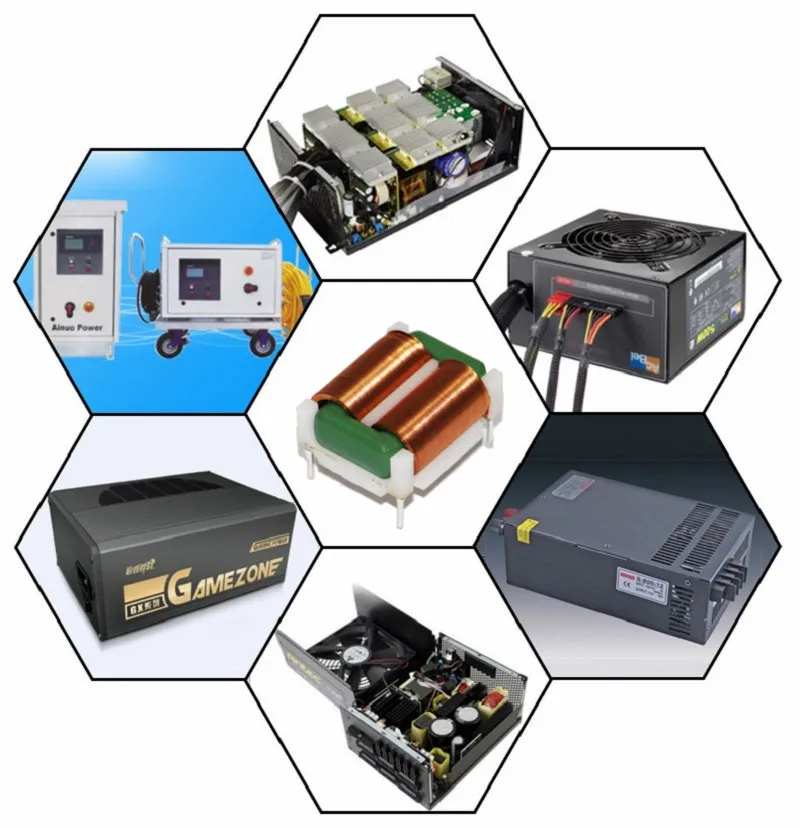

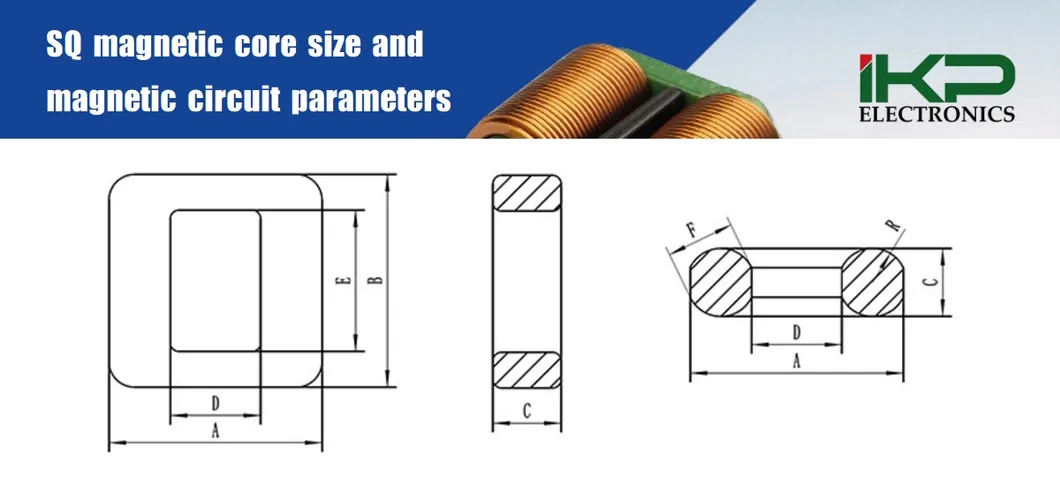

    Размер магнитного ядра SQ и параметры магнитной схемы:
