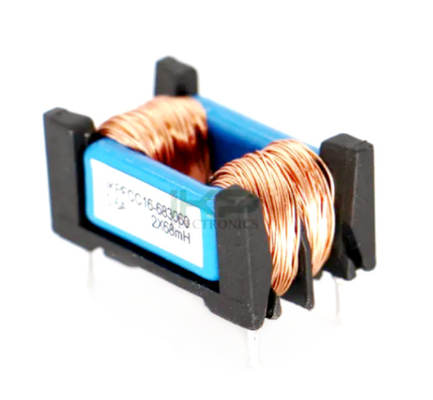

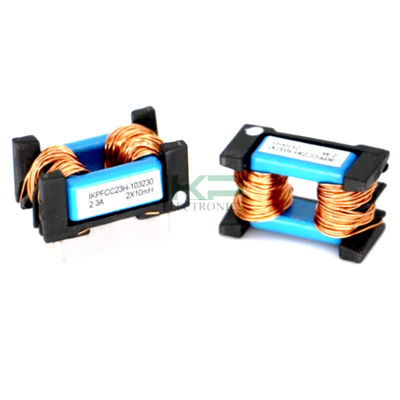

Удушение линий питания основного каркаса обеспечивает исключительное подавление общего режима и исключительную прогульную индуктивность для подавления дифференциального шума.,серия FCC объединяет в одном свойства двух отдельных компонентов. Они компактны по размеру и доступны в любой вертикальной конфигурации, используя минимальную площадь панели,или горизонтальной конфигурации для применения с низким профилемОни часто используются в светодиодном освещении, электронных балластных и переключатель-модных источников питания.
СТРАНИЦЫ:
• Размер ядра: FC2319

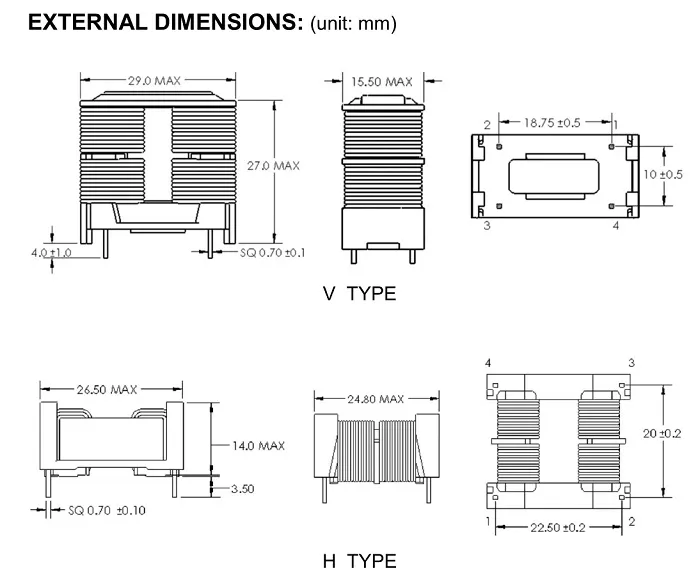

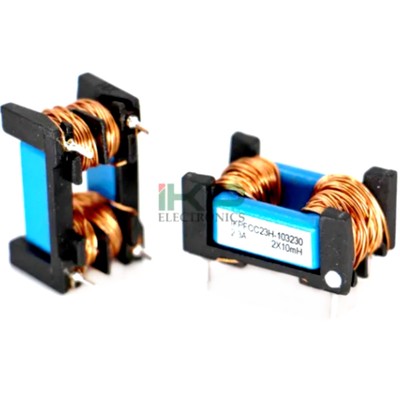

•Форма: вертикальная, горизонтальная
•Номинальный ток: 0,7 ~ 2,3A
•Изоляционное напряжение: 1500VAC,2S (линия-линия)
•Номинальное напряжение: 250VAC max@40°В
•Высокая индуктивность с низким сопротивлением
•Компенсируемый током двойной удушитель, замкнутая магнитная схема с конструкцией рамы
•отличное подавление дифференциального режима, высокая способность управления импульсом
•Проектирование соответствует EN 60938-2 (VDE 0565-2), RoHS-совместимо
Применение:
•Электронные балласты для ламп
•Силовые источники высокой мощности для потребительской электроники
Часть
Число |
Номинальный ток
(А) MAX |
Индуктивность
(mH) MIN |
DCR
(mΩ) TYP |

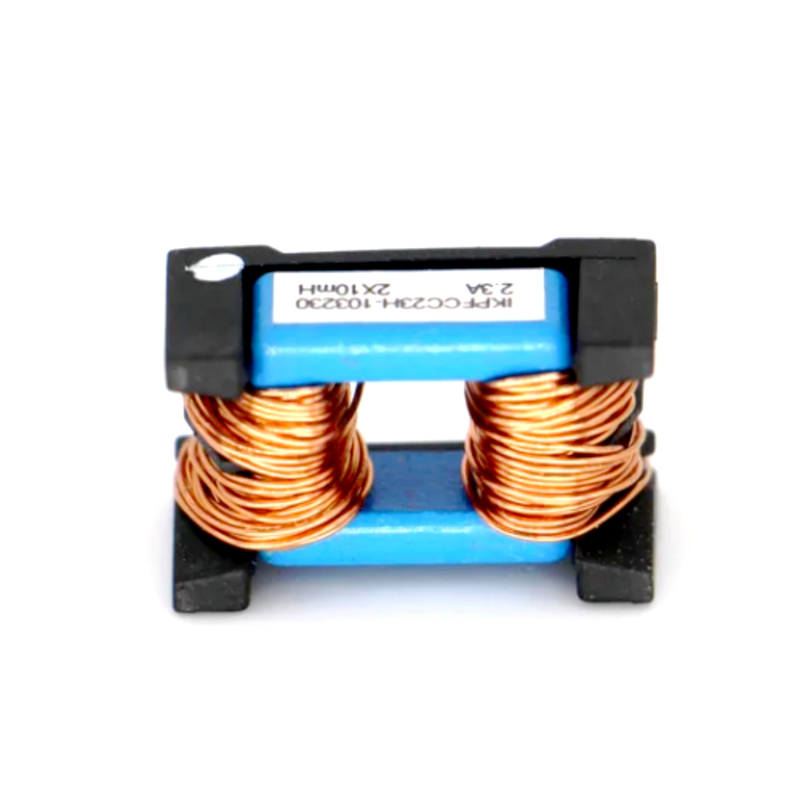

| FCC23H-103230 |
2.3 |
10 |
188 |
| FCC23H-153190 |
1.9 |
15 |
279 |
| FCC23H-273140 |
1.4 |
27 |
440 |
| FCC23H-393120 |
1.2 |
39 |
696 |
| FCC23H-473110 |
1.1 |
47 |
804 |
| FCC23H-683090 |
0.9 |
68 |
1100 |
| FCC23H-104070 |
0.7 |
100 |
1810 |
| FCC23V-103230 |
2.3 |
10 |
188 |
| FCC23V-153190 |
1.9 |
15 |
279 |
| FCC23V-273140 |
1.4 |
27 |
440 |
| FCC23V-393120 |
1.2 |
39 |
696 |
| FCC23V-473110 |
1.1 |
47 |
804 |
| FCC23V-683090 |
0.9 |
68 |
1100 |
| FCC23V-104070 |
0.7 |
100 |
1810 |
