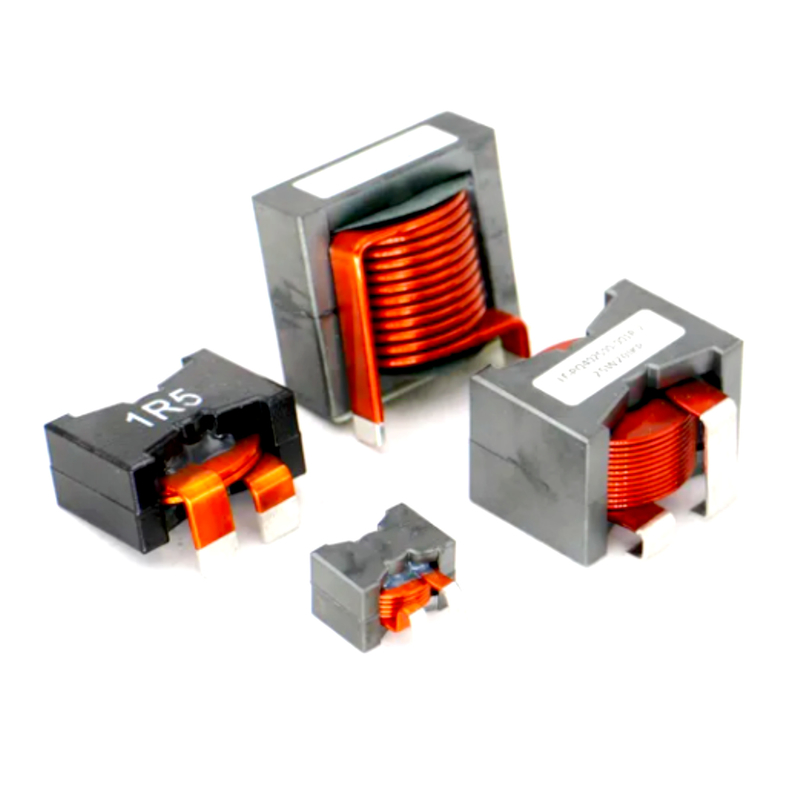

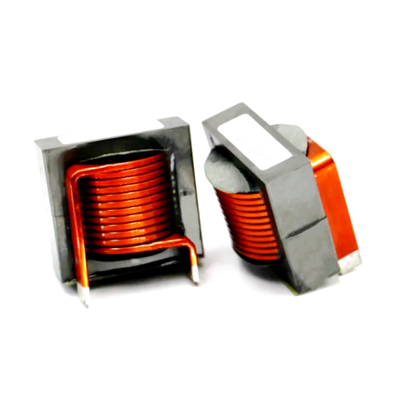

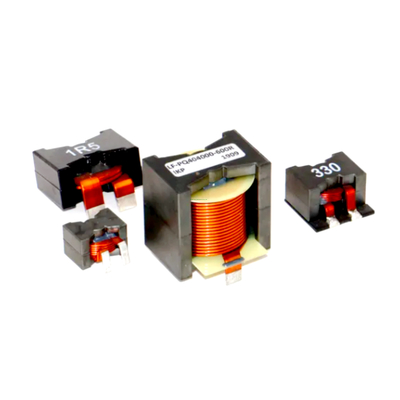

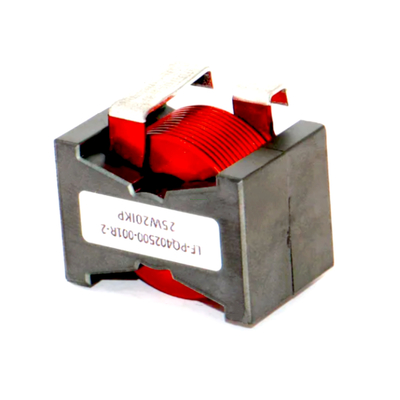

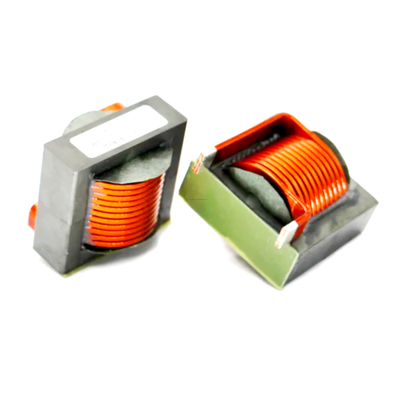

Ферритная катушка переменный индуктор рамы ядра общего режима удушающие индукторы

Ferrite Coil Variable Inductor Frame Core Common Mode Choke Inductors

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Номер модели:	Серия IKP-LF-CMC-SQ3325

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	0.16-0.22
Упаковывая детали:	Картон
Время доставки:	10-15 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100,000/неделя

Контакт

Подробное описание продукта

Основная информация.

Модель No.

Серия IKP-LF-CMC-SQ3325

Частота работы

Высокая частота

Структура обмотки

Вертикальная обмотка плоской проволоки

Характер операции

Удушающая катушка

Структура магнита

Ферритная катушка

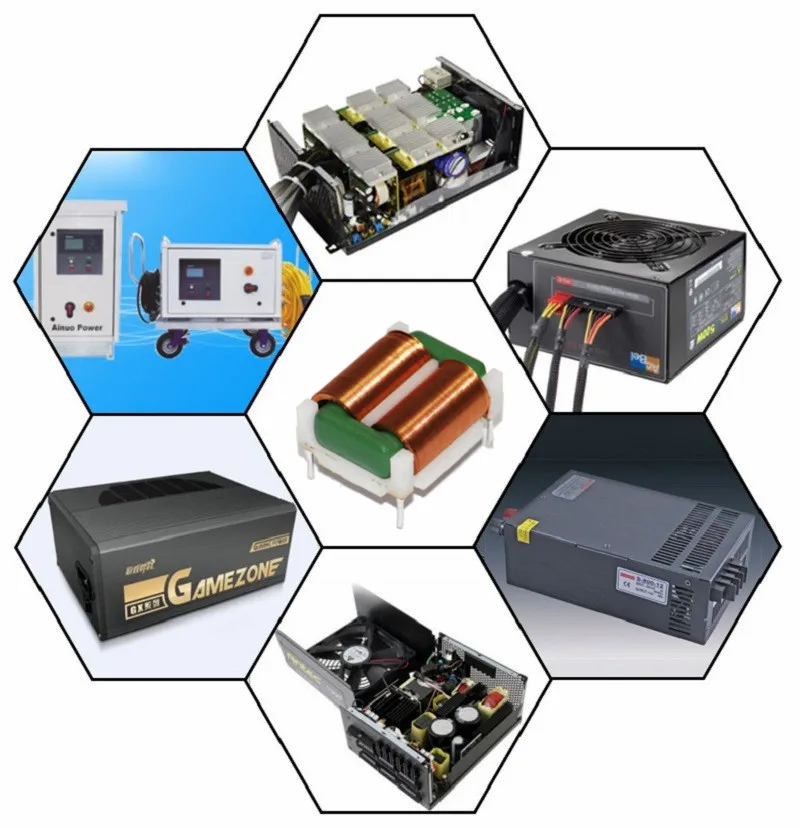

Масштаб применения

EMI/EMC

Форма упаковки

Вертикально/горизонтально

Бренд

ИКП

Значение индуктора

Переменный индуктор

Транспортный пакет

Картон и поднос

Спецификация

Серия SQ3325

Торговая марка

IKP

Производство

Китай

Код СС

85045000

Производственная мощность

10000 штук/день

Описание продукта

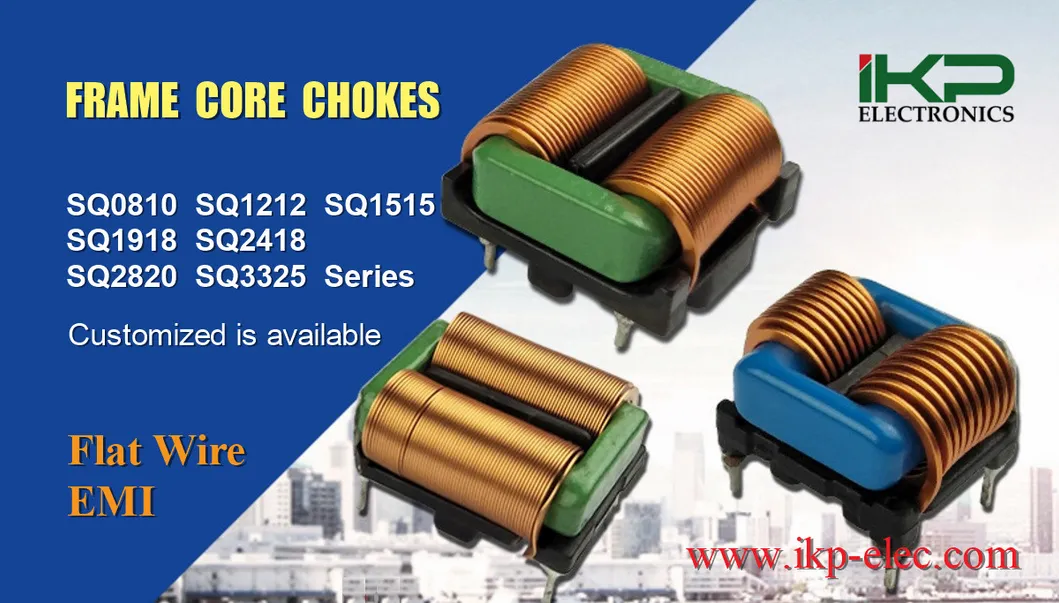

Ферритная катушка переменный индуктор рамы ядра общего режима удушающие индукторы

Особенности и характеристики продукта:
*Процесс намотки плоской проволоки
*Малый объем, большой ток
*Грунтовая плотность тока в единице составляет 1,3 раза или более круглой медной проволоки
*Низкое сопротивление постоянного тока, небольшая распределенная емкость
*Легко рассеивается
*Отличный эффект и стабильность EMI
* Производится полностью автоматической машиной, высокой эффективностью и стабильным качеством
*Хорошая изоляционная прочность и длительный срок службы
* Вертикально или горизонтально, настройка доступна

Электрические параметры:
*Спецификации плоской проволоки: ширина 1,0-2,0 мм, толщина 0,1-0,5 мм
*Номинальное напряжение ((v): от 85 до 265 AC, 50/60Hz
* Соотношение поворотов: N1:N2=1:1
*Изоляционное сопротивление: 100mΩ MIN при 500DC
*Реакция на частоту испытания: 10 кГц 100 мВ
*Размер рабочей температуры: -40oCдо +150oC
* Повышение температуры: 50oCМаксимум
* Используется для поглощения сигналов интерференций общего режима 9-30 МГц
* Используется для поглощения сигналов общего режима и дифференциальных сигналов в диапазоне 9-30 МГц

Ферритная катушка переменный индуктор рамы ядра общего режима удушающие индукторы

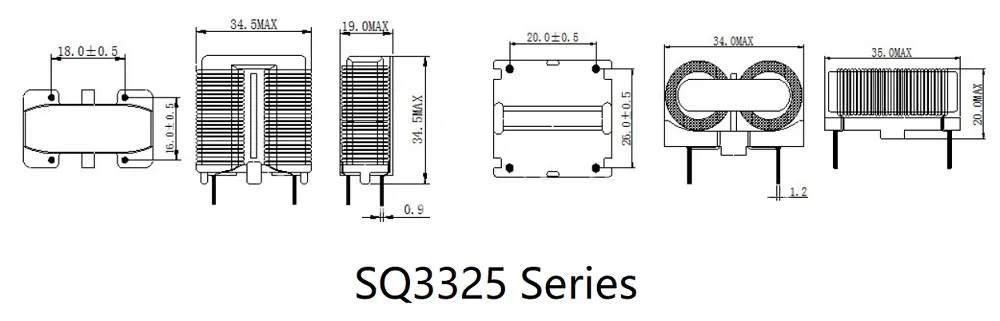

Общие характеристики продукции:

Спецификация	Индуктивность МИН 1 кГц 0,25 В	Размеры (мм MAX)									Текущий ((А)	Мощность ((W)
		W	D	H	Л	Е	1#База		2#База		Максимум	Максимум
		W	D	H	Л	Е	ПИН 1	ПИН 2	ПИН 1	ПИН 2	Максимум	Максимум
SQ1515V15	>15 мГч	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 мГц	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 мГч	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 мГц	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 мГч	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 мГц	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 мГч	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 мГц	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 мГ	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 мГц	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 мГ	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 мГц	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 мГ	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 мГц	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 мГ	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 мГц	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 ПИНС		-	-	3.5	280
SQ2724V15	>15 мГч	18	30	38	4	0.8	4 ПИНС		-	-	2.5	280
SQ2724V20	>20 мГц	18	30	38	4	0.8	4 ПИНС		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 мГч	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 мГц	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 ПИНС		-	-	2.0	300
SQ2820V20	>20 мГц	16	30	38	4	0.8	4 ПИНС		-	-	2.5	300
SQ2820V30	>30mH	16	30	38	4	0.8	4 ПИНС		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 мГц	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10 мГ	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25 мГч	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 мГ	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 мГч	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 мГ	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 мГ	28	45	16	4	1.0	39	21	-	-	7	600

*Конфигурация доступна.

Ферритная катушка переменный индуктор рамы ядра общего режима удушающие индукторы

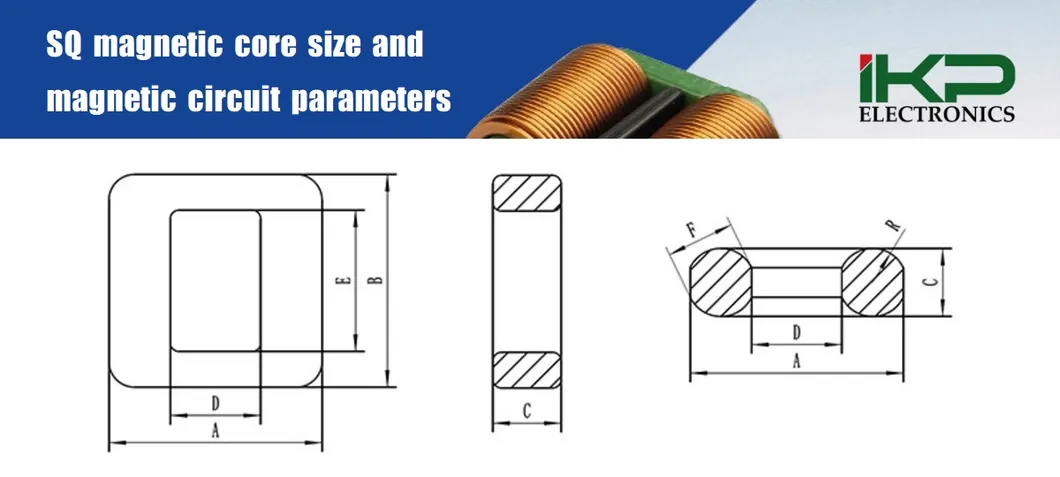

Размер магнитного ядра SQ и параметры магнитной схемы:
