Name: Индуктор мощности с базой на общем режиме
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC1517-3MH
Price: 0.34 USD
Availability: InStock

Главная страница Продукция Синфазные дроссели

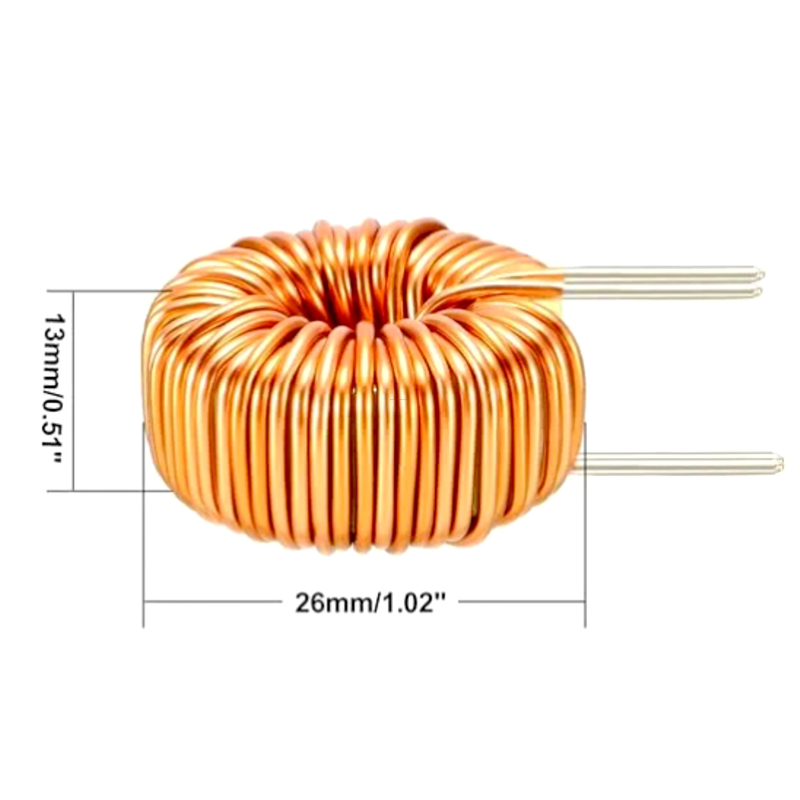

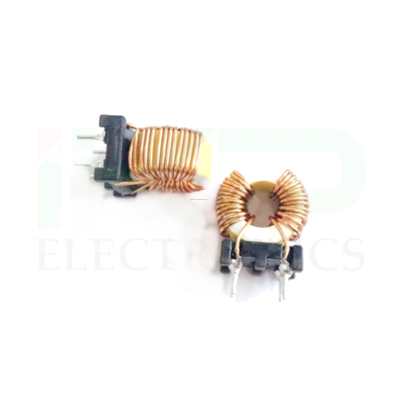

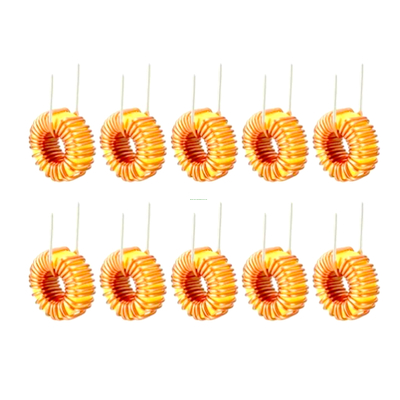

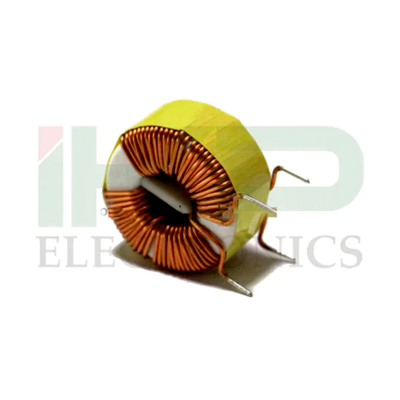

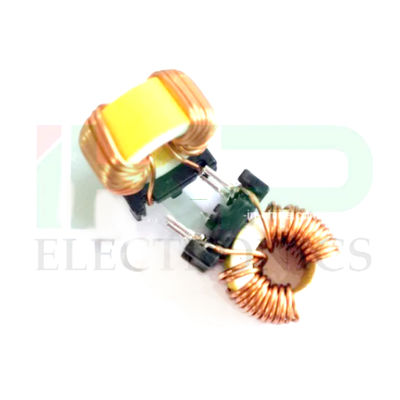

Индуктор мощности с базой на общем режиме

Common Mode Choke Coil Power Inductor with Base

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Номер модели:	IKP-CMC1517-3MH

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	0.34-0.50
Упаковывая детали:	картонный
Время доставки:	10-15 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100,000/неделя

Контакт

Подробное описание продукта

Основная информация.

Модель No.

IKP-CMC1517-3MH

Частота работы

Высокая частота

Структура обмотки

Многослойная катушка

Характер операции

Удушающая катушка

Структура магнита

Ферритная катушка

Масштаб применения

Высокая частота

Форма упаковки

ИКП

Бренд

OEM

Значение индуктора

Переменный индуктор

Ядро

Ферритное ядро

Транспортный пакет

Картонная коробка

Спецификация

Rohs, ISO9001

Торговая марка

IKP

Производство

Хефэй, Анхуй

Код СС

85045000

Производственная мощность

50, 000 шт/неделя

Упаковка и доставка

Размер упаковки

370,00 см * 26,00 см * 21,00 см

Валовая масса упаковки

10.000 кг

Описание продукта

Электрические характеристики (температура: 25 ± 50 см, RH: 65 ± 1 RH)
1) Индуктивность (при 10 кГц 0,05 В): L2-7 = L3-6 = 6,8 мх +50%/-30%
2) Сопротивление: DCR2-7 = DCR3-6 = 250mΩ максимум
3) Hi-pot: от N1 до N2: 1500V AC, 3mA, 60s

Список материалов:
1 Ядро: T14x9x5 TS10 TDG или EQU
2 Провод: UEW полиуретан 130C
3 ПХБ: FR-4 1,5x9x5
4 Дело
5 Эпоксид: 6020H скважины электронный материал Co Ltd, E2296335

Номер части	Индуктивность (mH) @ 1KHz	IDC ((A) MAX.	DCR ((() MAX.	Диаметр провода (Φ) мм
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
