Name: Плоская проволока вертикальная намотка индуктор Ikp Общий режим удушение индукторы
Brand: IKP Electronics Co., Ltd.
SKU: Серия IKP-LF-CMC-SQ3325
Price: 0.16 USD
Availability: InStock

Главная страница Продукция Синфазные дроссели

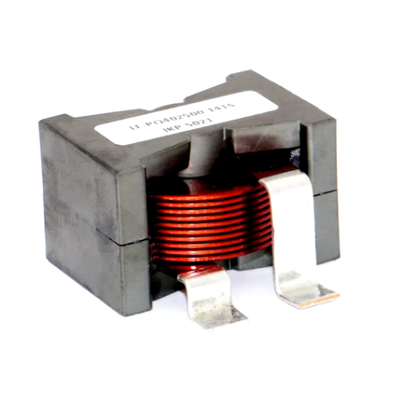

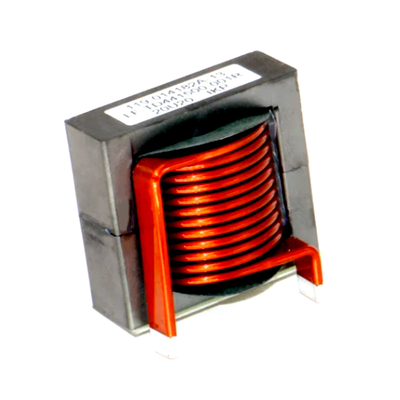

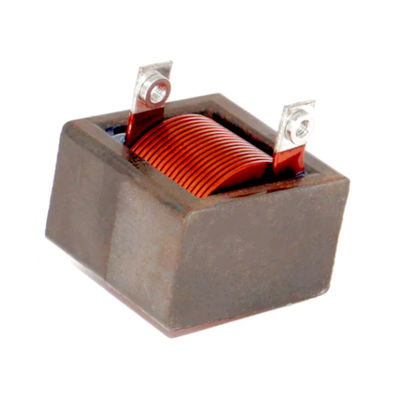

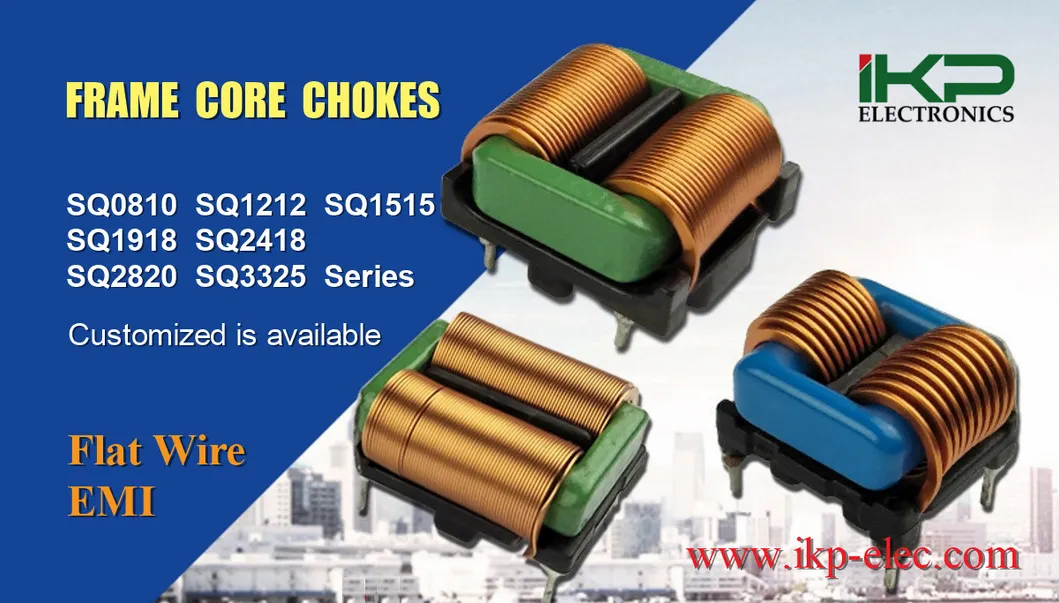

Плоская проволока вертикальная намотка индуктор Ikp Общий режим удушение индукторы

Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Номер модели:	Серия IKP-LF-CMC-SQ3325

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	0.16-0.22
Упаковывая детали:	картонный
Время доставки:	10-15 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100,000/неделя

Контакт

Подробное описание продукта

Основная информация.

Модель No.

Серия IKP-LF-CMC-SQ3325

Частота работы

Высокая частота

Структура обмотки

Вертикальная обмотка плоской проволоки

Характер операции

Удушающая катушка

Структура магнита

Ферритная катушка

Масштаб применения

EMI/EMC

Форма упаковки

Вертикально/горизонтально

Бренд

ИКП

Значение индуктора

Переменный индуктор

Транспортный пакет

Картон и поднос

Спецификация

Серия SQ3325

Торговая марка

IKP

Производство

Китай

Код СС

85045000

Производственная мощность

10000 штук/день

Описание продукта

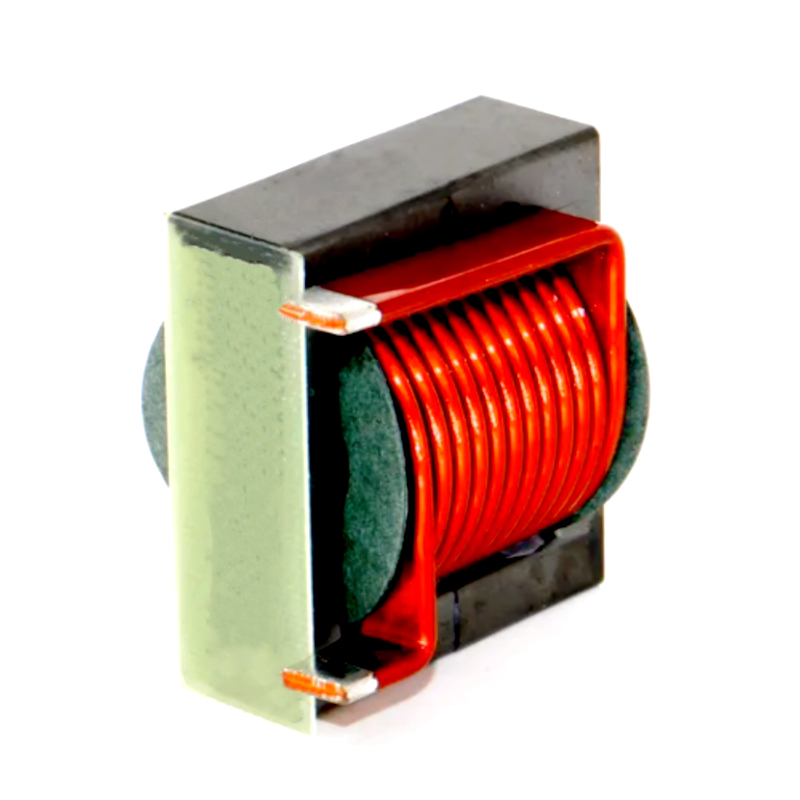

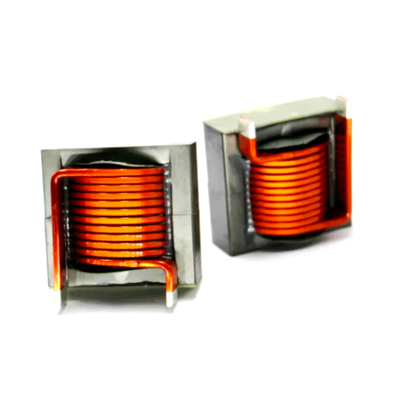

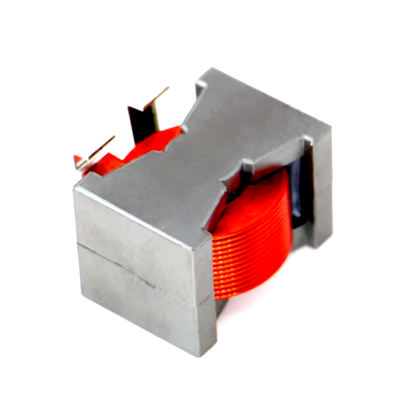

Плоская проволока вертикальная намотка индуктор Ikp Общий режим удушение индукторы

Особенности и характеристики продукта:
*Процесс намотки плоской проволоки
*Малый объем, большой ток
*Грунтовая плотность тока в единице составляет 1,3 раза или более круглой медной проволоки
*Низкое сопротивление постоянного тока, небольшая распределенная емкость
*Легко рассеивается
*Отличный эффект и стабильность EMI
* Производится полностью автоматической машиной, высокой эффективностью и стабильным качеством
*Хорошая изоляционная прочность и длительный срок службы
* Вертикально или горизонтально, настройка доступна

Электрические параметры:
*Спецификации плоской проволоки: ширина 1,0-2,0 мм, толщина 0,1-0,5 мм
*Номинальное напряжение ((v): от 85 до 265 AC, 50/60Hz
* Соотношение поворотов: N1:N2=1:1
*Изоляционное сопротивление: 100mΩ MIN при 500DC
*Реакция на частоту испытания: 10 кГц 100 мВ
*Размер рабочей температуры: -40oCдо +150oC
* Повышение температуры: 50oCМаксимум

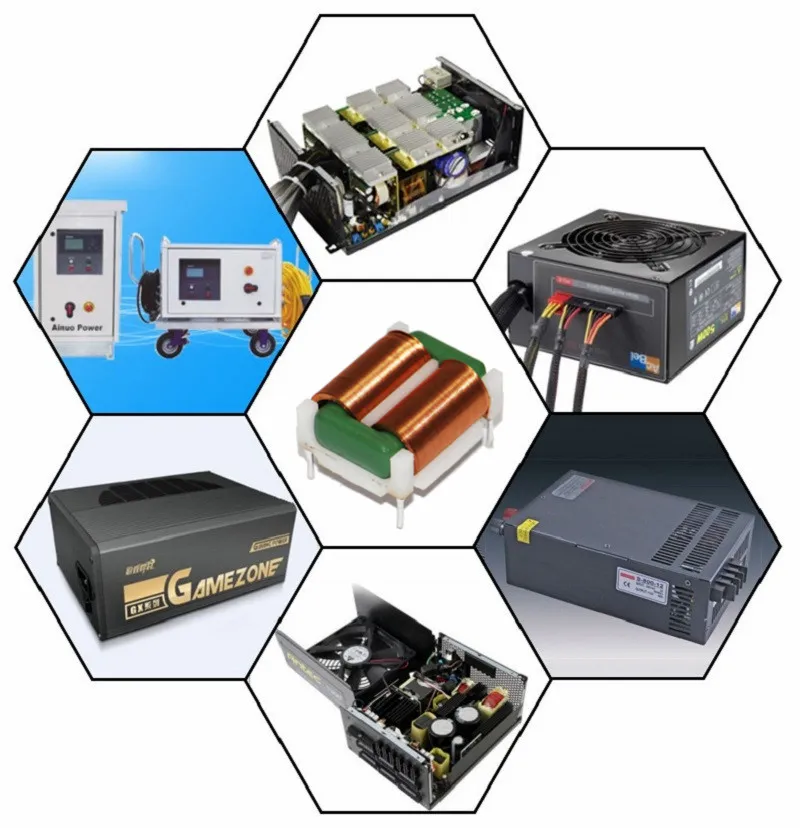

* Используется для поглощения сигналов интерференций общего режима 9-30 МГц
* Используется для поглощения сигналов общего режима и дифференциальных сигналов в диапазоне 9-30 МГц

Плоская проволока вертикальная намотка индуктор Ikp Общий режим удушение индукторы

Общие характеристики продукции:

Спецификация	Индуктивность МИН 1 кГц 0,25 В	Размеры (мм MAX)									Текущий ((А)	Мощность ((W)
		W	D	H	Л	Е	1#База		2#База		Максимум	Максимум
		W	D	H	Л	Е	ПИН 1	ПИН 2	ПИН 1	ПИН 2	Максимум	Максимум
SQ1515V15	>15 мГч	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 мГц	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 мГч	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 мГц	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 мГч	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 мГц	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 мГч	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 мГц	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 мГч	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 мГ	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 мГц	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 мГ	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 мГц	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 мГ	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 мГц	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 мГ	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 мГц	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 ПИНС		-	-	3.5	280
SQ2724V15	>15 мГч	18	30	38	4	0.8	4 ПИНС		-	-	2.5	280
SQ2724V20	>20 мГц	18	30	38	4	0.8	4 ПИНС		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 мГч	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 мГц	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 ПИНС		-	-	2.0	300
SQ2820V20	>20 мГц	16	30	38	4	0.8	4 ПИНС		-	-	2.5	300
SQ2820V30	>30mH	16	30	38	4	0.8	4 ПИНС		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 мГц	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10 мГ	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25 мГч	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 мГ	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 мГч	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 мГ	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 мГ	28	45	16	4	1.0	39	21	-	-	7	600

*Конфигурация доступна.

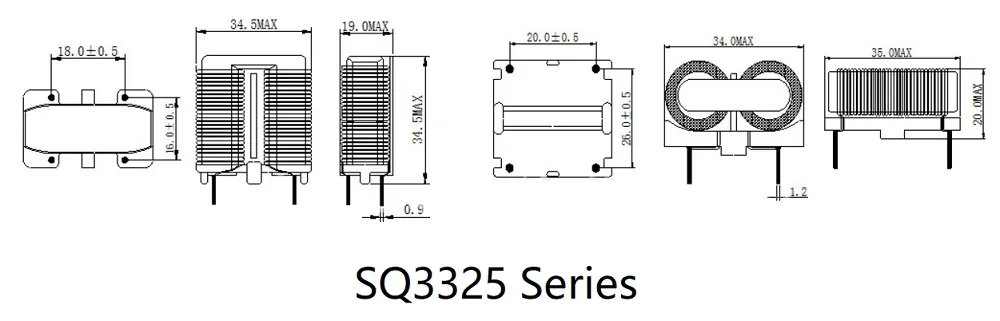

Плоская проволока вертикальная намотка индуктор Ikp Общий режим удушение индукторы

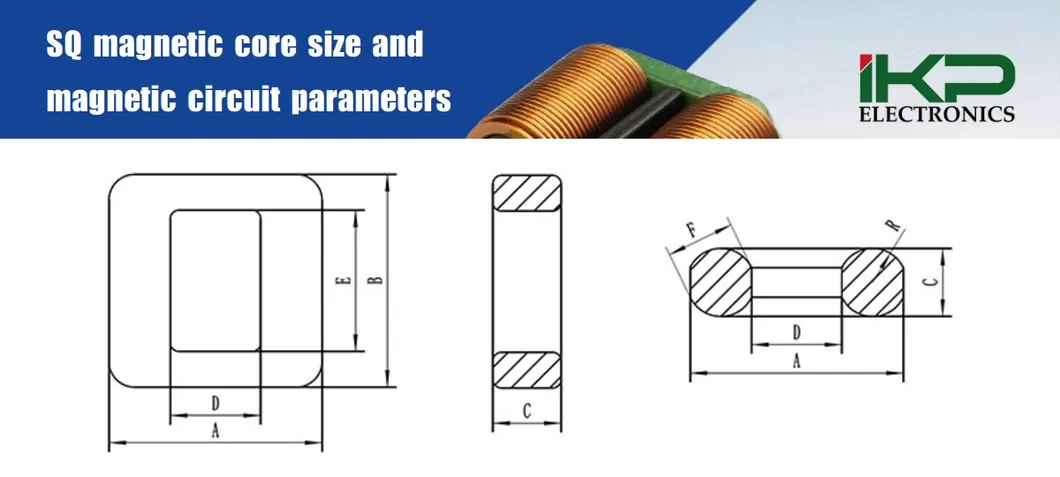

Размер магнитного ядра SQ и параметры магнитной схемы:

Спецификация магнитного ядра	Размер магнитного ядра ((после распыления)							Параметры магнитной трассы
Спецификация магнитного ядра	А.	В.	В	D	Е	F	R	Ле ((мм)	Ae(mm2)	Ve ((mm3)	C1 ((mm-1)
SQ12.5х12.5х4.8	120,8±0.4	120,8±0.4	5.2±0.3	5.2±0.3	8±0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13×17.5×5	130,4±0.4	170,9±0.4	50,4±0.3	4.2±0.3	120,9±0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5×21.6×5	130,9±0.4	22±0.4	50,3±0.3	4.1±0.3	150,6±0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15×15×5	15.5±0.4	15.5±0.4	50,3±0.3	50,8±0.3	100,9±0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5×18.6×5	16±0.4	19±0.4	60,3±0.3	4.5±0.3	130,8±0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3×15.5×6	160,6±0.4	150,8±0.4	6±0.3	5.2±0.3	10.5±0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17×20.6×6	170,3±0.5	200,9±0.5	60,3±0.3	50,7±0.3	14±0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5×24×6	170,8±0.5	24.5±0.5	60,3±0.3	6.2±0.3	180,9±0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3×19.5×6	180,6±0.5	190,8±0.5	60,3±0.3	7.2±0.3	130,3±0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3×20.8×6	180,6±0.5	200,9±0.5	60,3±0.3	70,4±0.3	14.5±0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6х15.6х6.8	19±0.4	16±0.4	60,6±0.3	6.0±0.3	13±0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20х22,5х6.8	20±0.5	220,8±0.5	60,6±0.3	70,4±0.3	15.2±0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20×29×6.3	200,3±0.5	290,3±0.5	60,6±0.3	70,7±0.3	22.2±0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26×31×9	260,3±0.5	310,8±0.6	90,3±0.4	90,7±0.4	220,7±0.4	9.3	4.65	96.56	54.21	5234.96	1.78
