| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |

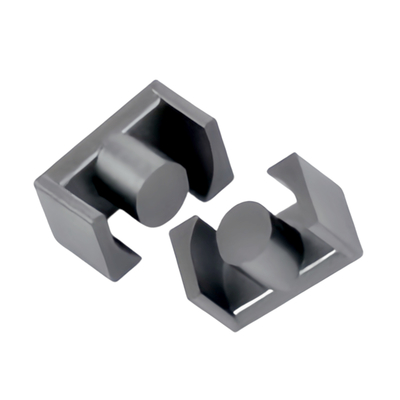

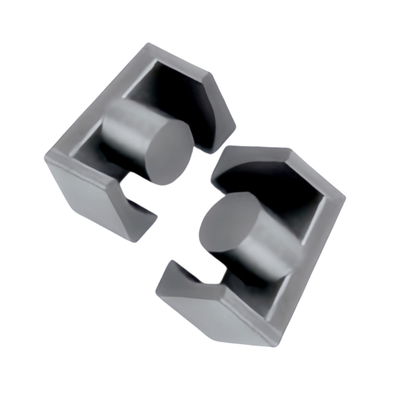

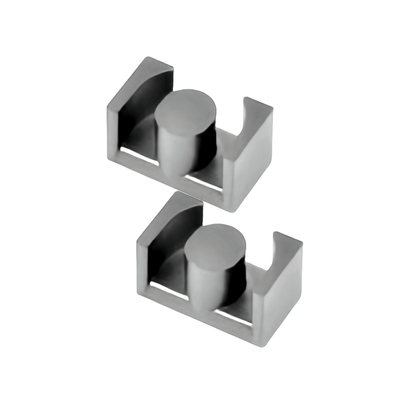

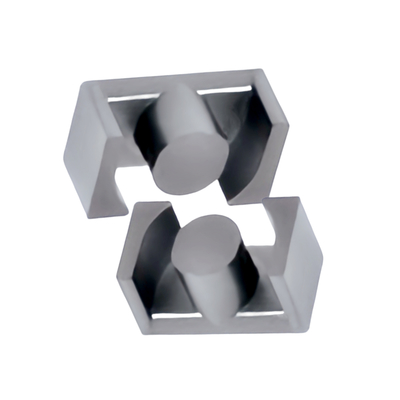

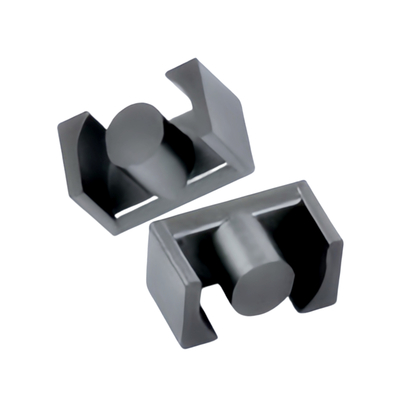

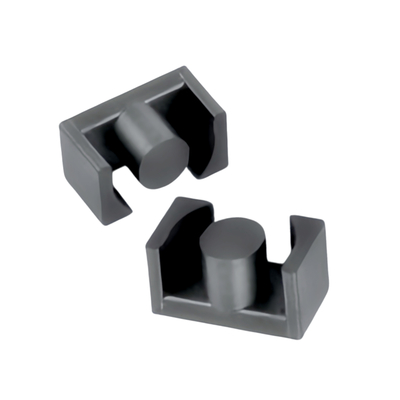

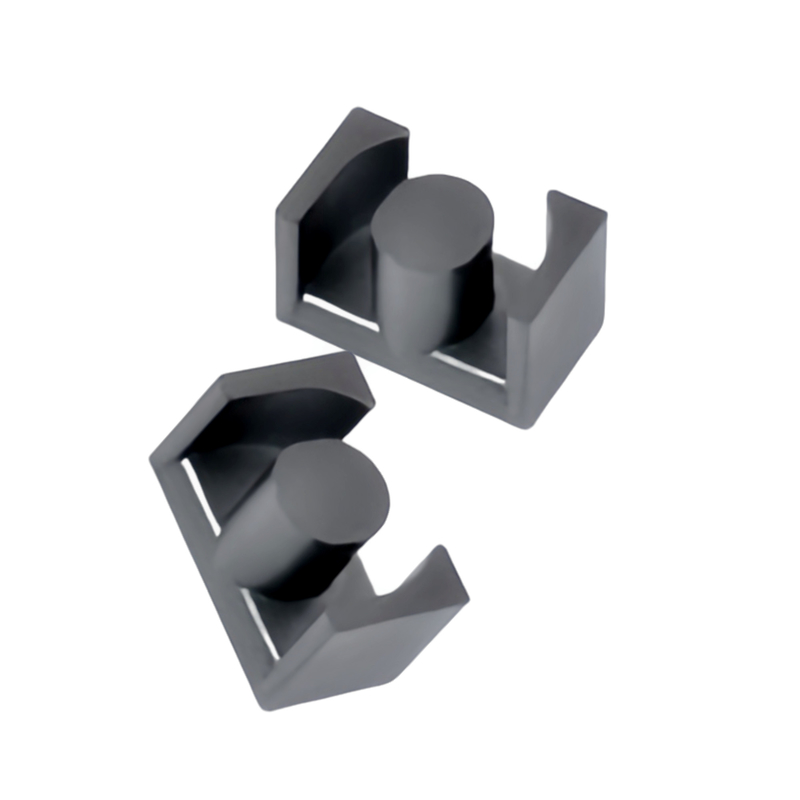

| Номер модели: | ER231409 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.23 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая магнитная проницаемость
Сохраняет высокую магнитную проницаемость в условиях высокой частоты, что делает его подходящим для высокочастотных схем.И начальная проницаемость (μi) и максимальная проницаемость (μm) высоки, эффективно повышая производительность индуктивности.Низкие потери
Снижение потерь вихревого тока и гистереза при высоких частотах, идеально подходит для высокочастотных приложений.Уменьшает потерю энергии и повышает эффективность высокочастотных устройств, таких как переключатели питания.Хорошие характеристики частоты
Сохраняет стабильные характеристики индуктивности в широком диапазоне частот (например, 1 кГц ~ 1 МГц).Отличные характеристики преимуществ постоянного тока
Минимальный распад индуктивности при полях преимущества постоянного тока, что делает его подходящим для приложений, требующих наложенного постоянного тока.Устойчивость к высоким температурам и надежность
Работает в широком диапазоне температур (обычно -40°C ~ 125°C), подходит для суровых условий. Высокая механическая прочность, устойчивая к деформации или трещинам.Хорошая обработка
Может быть изготовлен в сложные формы для индукторов, такие как тороидальные или E-образные ядра.Переменные источники питания (SMPS)
Используется в высокочастотных трансформаторах, индукторах PFC и индукторах фильтрации выхода для повышения эффективности и стабильности питания.Особенно подходит для высокочастотных (50kHz~1MHz) и высокомощных приложений.Инверторы и преобразователи
Применяется в солнечных инверторах, драйверах двигателей и других устройствах для фильтрации и накопления энергии.Конверторы постоянного тока
Используется для индукторов хранения энергии и индукторов фильтрации, поддерживающих эффективное преобразование энергии.Фильтры EMI
Используется на входных/выходных терминалах питания для подавления электромагнитных помех и защиты стабильности цепи.Коммуникационное оборудование
Используется в таких компонентах, как дубильные катушки и шарики для обработки высокочастотного сигнала.Автомобильная электроника
Подходит для бортовых зарядных устройств, конвертеров постоянного тока и систем управления батареями (BMS).Системы возобновляемой энергии
Используется в ветровой энергетике, фотоэлектрических системах и других системах возобновляемой энергии для индукторов в инверторах и устройствах хранения энергии.Потребительская электроника
Применяется в модулях быстрой зарядки смартфонов, адаптерах питания для ноутбуков и т. д., чтобы удовлетворить потребности в миниатюризации и высокой эффективности.Промышленная автоматизация
Используется в высокочастотных индукторных компонентах для сервоприводов, контроллеров PLC и другого оборудования.
| Тип | Размер ((мм) | ||||||
| А. | В. | В | D | Е | F | G | |
| ER231409-060-XXX | 230,3±0.3 | 130,9±0.2 | 80,7±0.2 | 9.0±0.2 | 190,4±0.3 | 6.2±0.3 | 15.1±0.3 |
| ER272307-060-XXX | 260,4±0.4 | 220,6±0.3 | 60,7±0.2 | 120,4±0.2 | 220,4±0.3 | 3.55±0.3 | 150,3±0.3 |
| ER302008-060-XXX | 30.0±0.4 | 20.0±0.3 | 7.5±0.2 | 12.0±0.2 | 250,6±0.3 | 4.2±0.3 | 150,6±0.3 |
| ER302012-060-XXX | 30.0±0.4 | 20.0±0.3 | 110,8±0.2 | 12.0±0.2 | 250,6±0.3 | 8.5±0.3 | 150,6±0.3 |
AL Значение и эффективные параметры ER-Cores
| Тип |
- Что? (мм) |
Аэ (мм)2) |
Вы (мм)3) |
AL ((nH/N)2) | ||
| 20 | 40 | 60 | ||||
| ER231409-060-XXX | 49.95 | 63.62 | 3463 | 42 | 64 | 96 |
| ER272307-060-XXX | 44.40 | 120.76 | 5203 | 89 | 137 | 205 |
| ER302008-060-XXX | 49.73 | 113.10 | 6393 | 74 | 114 | 171 |
| ER302012-060-XXX | 66.65 | 113.10 | 8514 | 55 | 85 | 128 |
