| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | ED26/30 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.023 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
- Что?
- Что?
Фиг.1Фиг.2 Фиг.3
Фиг.4 Фиг.5 Фиг.6
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | |||||||||
| А. | В. | C/C1 | С2 | D | Е | F/H | Аааааа2) | Ле ((мм) | Я не знаю.3) | BP44 | BP95 | (грамм/пары) | ||
| ED22/23 | 5 | 22±0.4 | 110,6±0.2 | 9±0.2 | 80,6±0.2 | 6.55±0.2 | 160,4±0.4 | 80,8±0.2 | 50.2 | 53.4 | 2679 | 1900±25% | 2350±25% | 15.1 |
| ED23/25 | 1 | 23±0.3 | 70,6±0.2 | 25±0.3 | _ | 5±0.2 | 17.5 мин. | 5±0.15 | 127.4 | 40.8 | 5197.9 | 6600±25% | 8250±25% | 31.1 |
| ED25/34 | 1 | 25.5±0.3 | 70,6±0.2 | 34±0.3 | _ | 5±0.2 | 20 минут | 5±0.15 | 173.6 | 43.4 | 7686.2 | 8300±25% | 10500±25% | 45 |

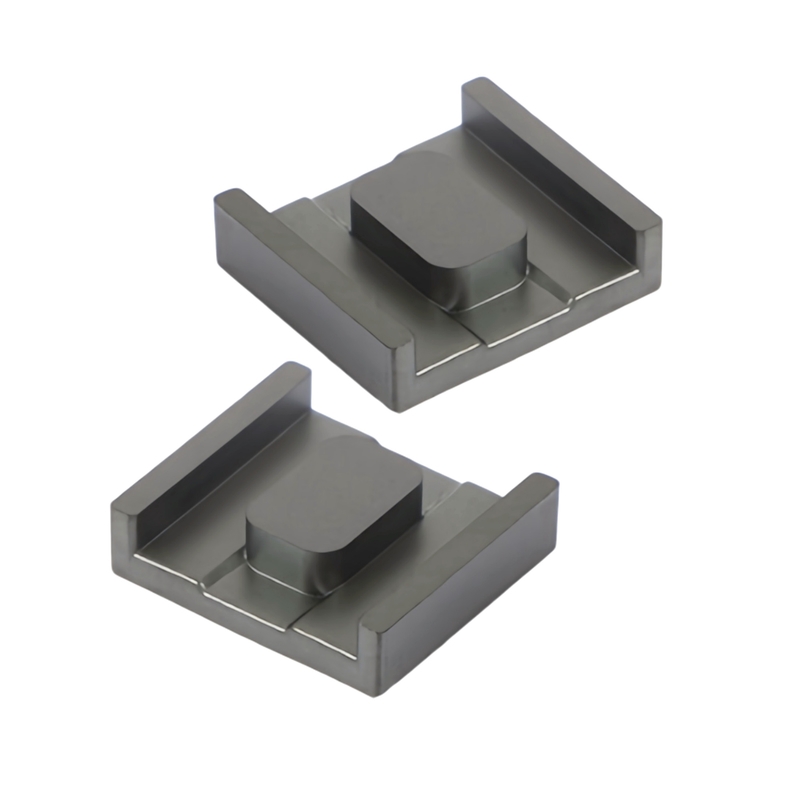

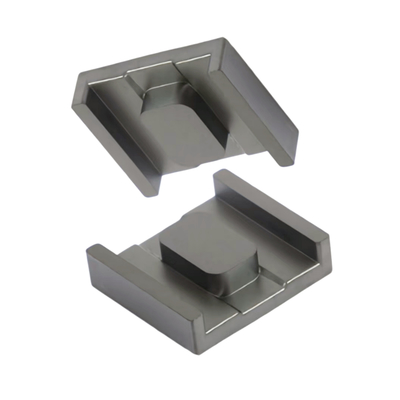

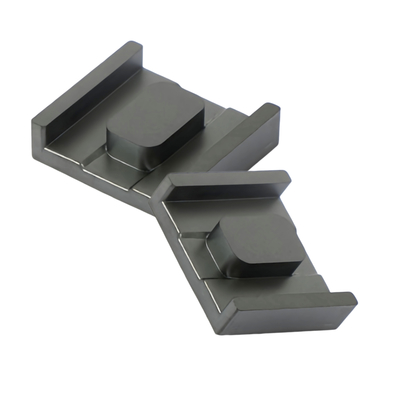

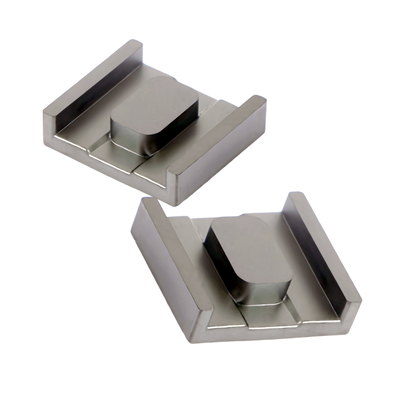

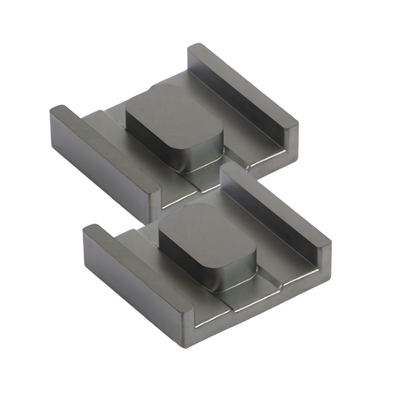

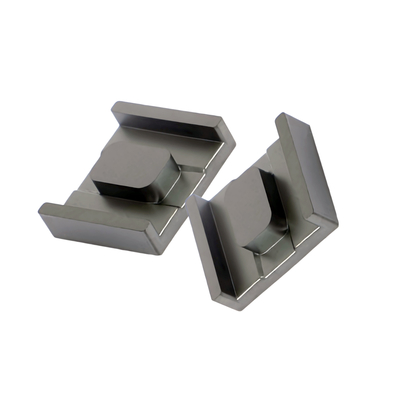

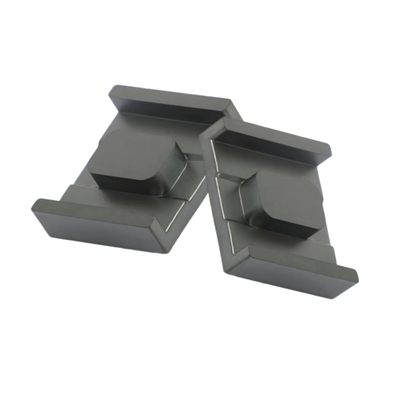

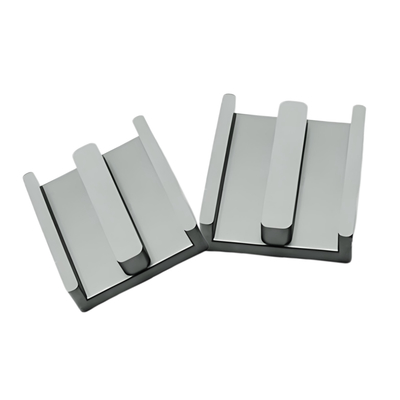

| ED26/30 | 2 | 26+0/-0.6 | 6.75±0.2 | 30.1±0.35 | 29.1±0.36 | 5.15±0.2 | 21+0/-0.6 | 4.25±0.2 | 151.2 | 40.5 | 6123.6 | 7500±25% | 9500±25% | 35.3 |
| ED26/30-1 | 4 | 26±0.4 | 14.75±0.2 | 11.5±0.2 | _ | 70,8±0.15 | 19 мин. | 11.35±0.2 | 79.5 | 71.69 | 5700 | 2750±25% | 3400±25% | 29.7 |
| ED26/25.3-2 | 2 | 26+0/-0.7 | 80,8±0.2 | 25.0+0.7/-0 | 24+0.7/0 | 6.5±0.2 | 19.8+0/-0.6 | 50,7±0.2 | 155.4 | 45.8 | 7117.32 | 6800±25% | 8200±25% | 41 |
| ED26/15.3-4 | 2 | 250,8±0.35 | 8.40±0.2 | 150,3±0.30 | 14±0.2 | 7.5±0.2 | 18.55 мин. | 5±0.2 | 104.67 | 42.76 | 4475.69 | 5400±25% | 6500±25% | 26.6 |
| ED64/90 | 3 | 640,4±1.2 | 10.2±0.5 | 45.0±0.85 | 25±0.6 | 15±1 | 56±1.2 | 5.1±0.5 | 819 | 78.59 | 64366.4 | 17500±25% | 20500±25% | 433 |
| EDI17/9.0 | 6 | 170,6±0.4 | 60,8±0.2 | 12.50±0.20 | 10±0.2 | 5±0.2 | 130,6±0.4 | Ф:4.6±0.2H:2.2±0.1 | 52.3 | 25.50 | 1333.65 | 3800±25% | 4600±25% | 8.2 |
Примечание:
Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т.
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
Преимущества:
Высокая магнитная проницаемость: эффективно преобразует электрическую энергию в магнитную, повышая эффективность электромагнитных устройств.
Высокая плотность магнитного потока насыщения: позволяет получить высокую магнитную индукционную прочность в меньшем объеме, помогая уменьшить размер компонентов.
Хорошая стабильность при температуре: Сохраняет стабильные магнитные свойства в широком температурном диапазоне, адаптируясь к различным рабочим условиям.
Низкая принудительность: позволяет быстрого процесса намагничивания и демагнитизации, уменьшая потери энергии.
Низкие потери: имеет низкие потери при высоких частотах, что делает его подходящим для высокочастотных приложений, таких как источники питания переключателя и высокочастотные трансформаторы.
Преимущество в расходах: имеет относительно низкие затраты на производство, обеспечивая конкурентоспособность в затраточувствительных приложениях.
Области применения
Силовое питание: Используется в трансформаторах, индукторах и других компонентах в питании переключателя для повышения эффективности и стабильности преобразования.
Коммуникационное оборудование: используется в силовых модулях, фильтрах и других частях устройств связи для уменьшения электромагнитных помех и улучшения качества передачи сигнала.
Автомобильная электроника: Применяется в автомобильной электронике, такой как системы управления двигателем и бортовые зарядные устройства, для удовлетворения требований миниатюризации и высокой эффективности в автомобильной электронике.
Новая энергия: играет важную роль в инверторах, трансформаторах и других компонентах нового оборудования для производства энергии, такого как солнечная и ветряная энергия, повышая эффективность преобразования энергии.
Промышленный контроль: Используется в источниках питания и двигателях в системах управления промышленной автоматизацией для обеспечения стабильной работы.
