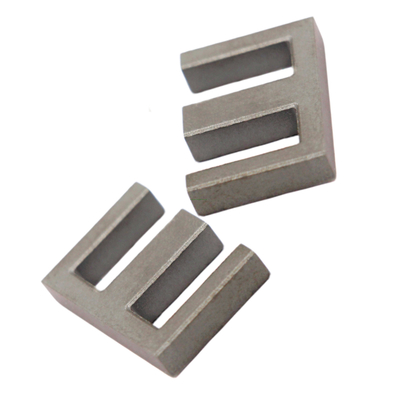

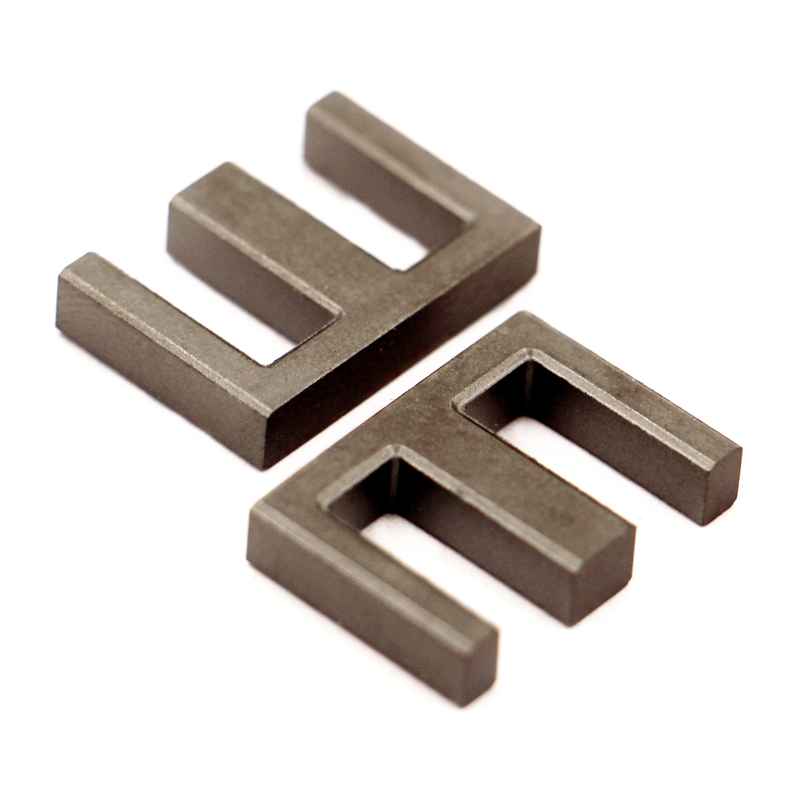

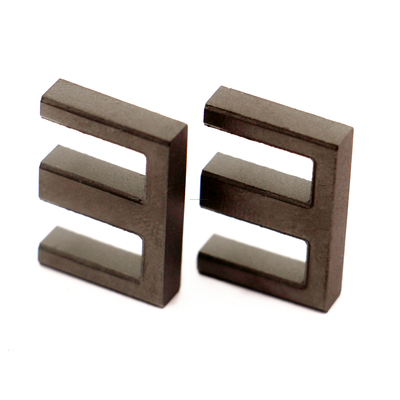

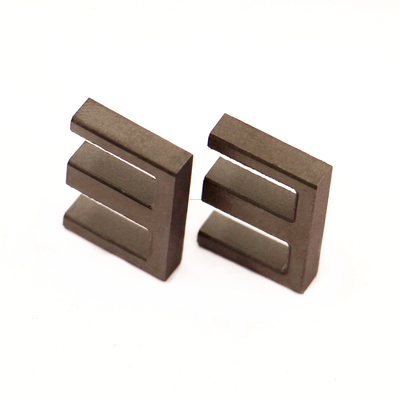

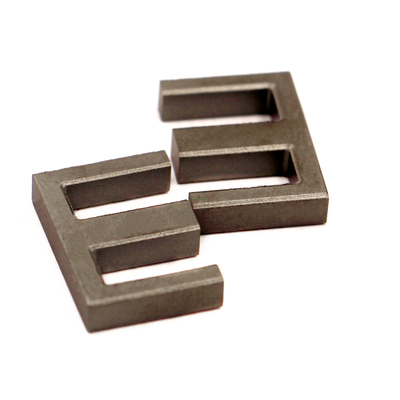

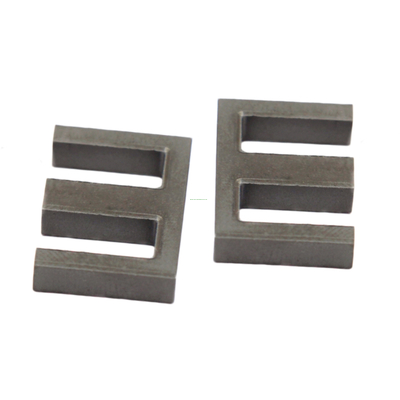

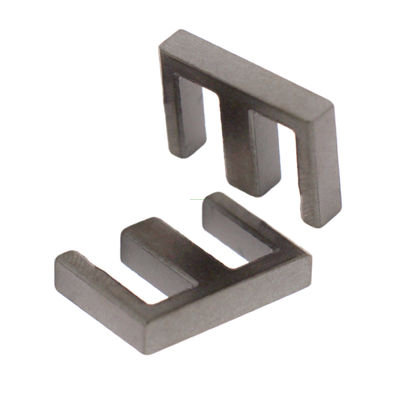

| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | EE130/38/40 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.2 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
| Тип | Размер ((мм) | ||||||
| А. | В. | В | Dmin | Эмин | F | Л | |
| EE19/8/5 | 19.3±0.3 | 8.15±0.1 | 4.78±0.1 | 5.5 | 13.9 | 4.78±0.1 | 2.4 |
| EE25/10/7 | 25.4±0.4 | 9.53±0.15 | 6.35±0.1 | 6.2 | 18.8 | 6.35±0.1 | 3.2 |
| EE30/15/7 | 30.05±0.45 | 15.0±0.2 | 7.06±0.1 | 9.7 | 19.5 | 6.96±0.1 | 5.1 |
| EE35/14/9 | 34.5±0.5 | 14.1±0.2 | 9.35±0.15 | 9.6 | 25.3 | 9.3±0.15 | 4.4 |
| EE41/17/13 | 40.9±0.6 | 16.5±0.25 | 12.5±0.2 | 10.4 | 28.3 | 12.5±0.2 | 6 |
| EE43/21/11 | 42.85±0.65 | 21.1±0.3 | 10.8±0.25 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE43/21/15 | 42.85±0.65 | 21.1±0.3 | 15.4±0.25 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE43/21/20 | 42.85±0.65 | 21.1±0.3 | 20.0±0.3 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE55/28/21 | 54.9±0.8 | 27.6±0.4 | 20.6±0.4 | 18.5 | 37.5 | 16.8±0.25 | 8.4 |
| EE55/28/25 | 54.9±0.8 | 27.6±0.4 | 24.6±0.4 | 18.5 | 37.5 | 16.8±0.25 | 8.4 |
| EE65/33/27 | 65.1±1.0 | 32.5±0.5 | 27.0±0.4 | 22.2 | 44.2 | 19.7±0.3 | 10 |
| EE72/28/19 | 72.4±1.1 | 27.9±0.4 | 19.0±0.1 | 17.8 | 52.6 | 19.1±0.3 | 9.6 |
| EE80/38/20 | 80.0±1.2 | 38.1±0.6 | 19.85±0.25 | 28.1 | 59.3 | 19.8±0.3 | 9.9 |
| EE80/45/20 | 80.0±1.2 | 45.1±0.7 | 19.85±0.25 | 34.7 | 59.3 | 19.8±0.3 | 9.9 |
| EE130/38/40 | 130.3±2.0 | 32.5±0.5 | 54.0±0.8 | 22 | 108.4 | 20.0±0.3 | 10 |
| EE160/38/40 | 160.0±2.5 | 39.6±0.6 | 39.6±0.6 | 28.1 | 138.2 | 19.8±0.3 | 9.9 |
AL Значение и эффективные параметры E-ядра
| Тип |
В1 мм-1 |
В2 мм-3 |
AL ((nH/N)2) |
- Что? мм |
Аэ мм2 |
Вы мм3 |
|||
| 26 | 40 | 60 | 90 | ||||||
| EE19/8/5 | 1.6674 | 7.1663E-02 | 26 | 35 | 48 | 69 | 38.8 | 23.3 | 903 |
| EE25/10/7 | 1.1596 | 2.8326E-02 | 39 | 52 | 70 | 100 | 47.5 | 40.9 | 1940 |
| EE30/15/7 | 1.0455 | 1.7028E-02 | 33 | 46 | 71 | 106 | 64.2 | 61.4 | 3940 |
| EE35/14/9 | 0.8166 | 9.7295E-03 | 56 | 75 | 102 | 146 | 68.5 | 83.9 | 5750 |
| EE41/17/13 | 0.5010 | 3.2781E-03 | 88 | 119 | 163 | 234 | 76.6 | 153 | 11700 |
| EE43/21/11 | 0.7602 | 5.9276E-03 | 56 | 76 | 105 | 151 | 97.5 | 128 | 12500 |
| EE43/21/15 | 0.5331 | 2.9153E-03 | 80 | 108 | 150 | 217 | 97.5 | 183 | 17800 |
| EE43/21/20 | 0.4105 | 1.7285E-03 | 104 | 140 | 194 | 281 | 97.5 | 237 | 23200 |
| EE55/28/21 | 0.3453 | 9.7659E-04 | 116 | 157 | 219 | 328 | 122 | 354 | 43200 |
| EE55/28/25 | 0.2891 | 1.7285E-04 | 138 | 187 | 261 | 391 | 122 | 422 | 51500 |
| EE65/33/27 | 0.2679 | 6.8482E-04 | 162 | 230 | 300 | - | 145 | 541 | 78500 |
| EE72/28/19 | 0.3667 | 9.9259E-04 | 130 | 173 | 235 | - | 135 | 369 | 50000 |
| EE80/38/20 | 0.4658 | 1.1845E-03 | 103 | 145 | 190 | - | 183 | 393 | 72000 |
| EE80/45/20 | 0.5293 | 1.3333E-03 | 91 | 113 | 170 | - | 210 | 397 | 83400 |
| EE130/33/54 | 0.1885 | 1.7046E-04 | 254 | - | - | - | 208 | 1110 | 231000000 |
| EE160/38/40 | 0.3325 | 4.2191E-04 | 180 | - | - | - | 262 | 788 | 207000 |
Преимущества:
Хорошие высокочастотные характеристики: Он может поддерживать низкие потери в среде высокой частоты, что делает его подходящим для высокочастотных схем, таких как переключение источников питания.
Высокая проницаемость: имеет высокую проницаемость, которая может эффективно собирать и направлять магнитное поле, повышая эффективность электромагнитного преобразования.
Низкие потери: У него низкие потери при чередующемся магнитном поле, что может снизить потребление энергии и повысить эффективность оборудования.
Хорошая температурная устойчивость: Его производительность остается стабильной при различных температурах, и он не подвержен изменениям магнитных свойств.
Высокая надежность: имеет хорошую механическую прочность и коррозионную устойчивость, что позволяет долгосрочно стабильно работать.
Хорошая обработка: легко обрабатывается в различные формы и размеры, что облегчает производство и применение.
Поля применения:
Силовое поле:Используется в бесперебойных источниках питания, фотоэлектрических инверторах, системах хранения энергии и т.д., в качестве ядра индукторов или трансформаторов, играет роль в фильтрации, хранении энергии,шаг вверх и шаг вниз, и т.д.
Поле сообщения:В коммуникационном оборудовании, таком как программно-управляемые станции и маршрутизаторы, он используется для передачи сигнала и фильтрации для обеспечения стабильности и надежности связи.
Поле промышленного управления:В системах управления промышленной автоматизацией он используется для управления двигателями, обработки сигналов датчиков и т. д., чтобы достичь точного управления оборудованием.
Область новых энергетических транспортных средств: Как индукторный элемент в новых энергетических транспортных средствах, он используется в системах управления мощностью, системах привода двигателей и т. д., чтобы повысить эффективность использования энергии и производительность транспортных средств.
Медицинское оборудование: В некоторых медицинских приборах, таких как ЭКГ и ядерные магнитно-резонансные приборы, он используется для обработки и обнаружения сигналов для обеспечения точности и безопасности оборудования.
