| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | RM14A |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.02-0.07 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая проницаемость: Силовое ядро типа RM MnZn имеет высокую магнитную проницаемость, которая может эффективно преобразовывать эффективность преобразования между электрической энергией и магнитной энергией.
Низкая принудительность: Мощное ядро типа RM MnZn имеет низкую принудительность, что означает, что под действием внешнего магнитного поля оно может быстро достичь процессов намагничивания и демагнитизации.
Высокая насыщенность магнитной индукции: Силовое ядро типа RM MnZn имеет высокую насыщенную магнитную индукционную прочность, которая может достичь большой магнитной индукционной прочности в небольшом объеме.
Хорошая стабильность при температуре: Силовое ядро типа RM MnZn обладает хорошей температурной стабильностью и может поддерживать стабильные магнитные свойства в широком диапазоне температур.
Электронные продукты: Мощное ядро типа RM MnZn может использоваться в трансформаторах, индукторах, фильтрах и других компонентах электронных продуктов для достижения функций преобразования и фильтрации электрической энергии.
Коммуникационное оборудование: Силовое ядро типа RM MnZn может использоваться в высокочастотных трансформаторах, фильтрах и других компонентах в коммуникационном оборудовании для достижения функций усиления и фильтрации сигнала.
Электротехника: Мощное ядро типа RM MnZn может использоваться в трансформаторах, индукторах и других компонентах в области силовой электроники для достижения функций передачи и преобразования мощности.
Новое энергетическое поле: Мощное ядро типа RM MnZn может использоваться в трансформаторах,Индукторы и другие компоненты в новых энергетических областях, таких как солнечная и ветряная электростанции, для достижения функций преобразования и хранения энергии.
В целом, энергетическое ядро типа RM MnZn играет важную роль во многих областях с его отличными характеристиками, и ожидается, что его диапазон применения будет еще больше расширяться с развитием технологий.

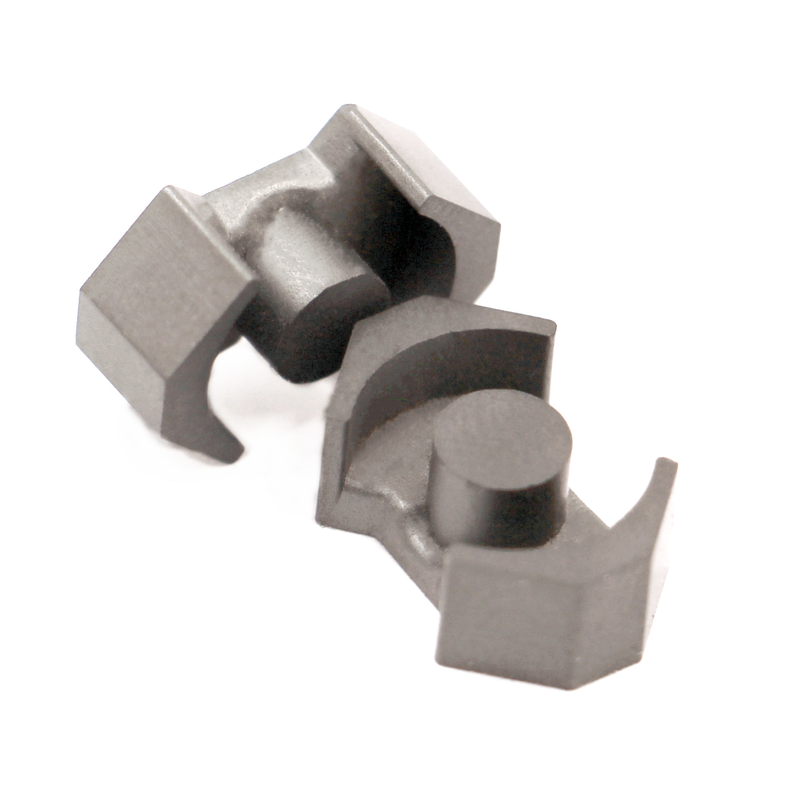

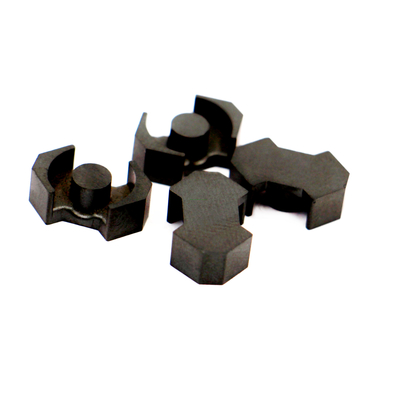

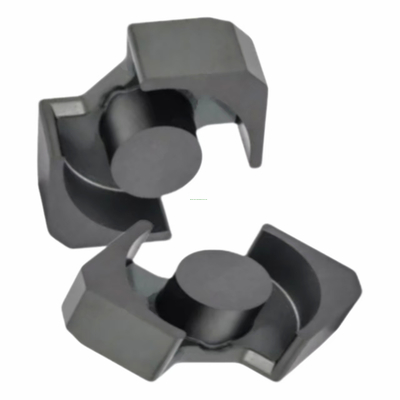

Фиг.1 Фиг.2 Фиг.3

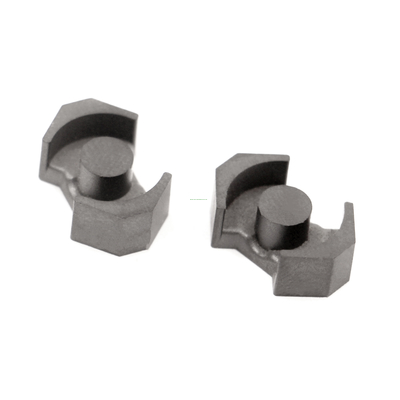

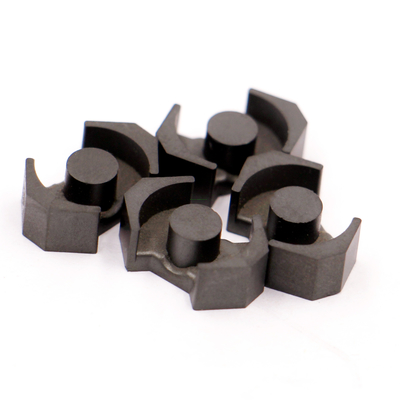

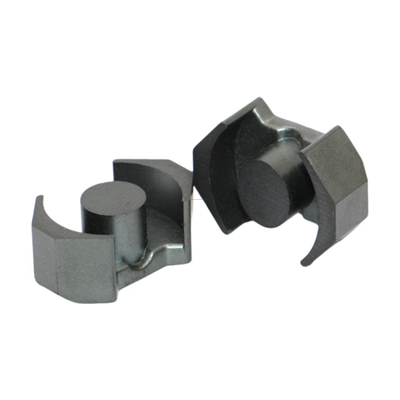

Рисунок 4 Рисунок 5 Рисунок 6
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | |||||||||||
| А1 | А2 | В. | В | D | Е | F | G | C1 | Аэ | - Что? | Вы | BP44 | BP95 | (грамм/пары) | ||
| (мм-1) | (мм2) | (мм) | (мм3) | |||||||||||||
| RM6-1 | 4 | 18.50±0.35 | 15.50±0.35 | 6.30±0.15 | 8.2±0.15 | 6.25±0.15 | 13.20 мин. | 4.30±0.20 | 90,6 мин. | 0.91 | 35.20 | 32.00 | 1127.60 | 2200±25% | 2800±25% | 7.40 |
| RM6-2 | 4 | 170,80±0.30 | 14.60±0.35 | 6.30±0.15 | 8.1±0.15 | 6.30±0.15 | 12.70 мин. | 4.30±0.20 | 90,0 мин | 0.93 | 34.00 | 31.56 | 1073.04 | 2100±25% | 2600±25% | 7.60 |
| RM6-3 | 4 | 18.50±0.35 | 15.50±0.35 | 6.30±0.15 | 8.2±0.15 | 6.25±0.15 | 13.20 мин. | 4.30±0.20 | 10.2 мин. | 0.92 | 34.70 | 32.10 | 1113.87 | 2100±25% | 2600±25% | 7.20 |
| RM7 | 1 | 19.90±0.40 | 160,85±0.35 | 6.70±0.15 | 70,05±0.15 | 70,05±0.15 | 15.10±0.30 | 4.45±0.15 | 11.2 мин. | 0.94 | 36.74 | 34.88 | 1285.60 | 1900±25% | 2800±25% | 8.40 |
| RM8-1 | 3 | 240,00±0.50 | 19.90±0.40 | 8.50±0.15 | 100,85±0.25 | 80,6±0.15 | 18.20±0.40 | 5.95±0.20 | 11.80 мин. | 0.72 | 59.75 | 43.31 | 2587.90 | 3000±25% | 3800±25% | 15.30 |
| RM8-2 | 2/3 | 22.75±0.50 | 19.50±0.40 | 8.70±0.20 | 100,80±0.30 | 80,4±0.20 | 17.30 мин. | 5.90±0.20 | 110,00 мин. | 0.70 | 59.90 | 42.30 | 2533.77 | 3200±25% | 4000±25% | 15.10 |
| RM8-3 | 6 | 22.25±0.50 | 19.45±0.30 | 80,05±0.15 | 13.66±0.20 | 8.4+0.15/-0.1 | 17.00 мин. | 4.75+0.2/-0.1 | 12.30 мин. | 0.69 | 56.80 | 39.00 | 2215.20 | 3200±25% | 4000±25% | 14.00 |
| RM8-YJ | 3 | 22.75±0.50 | 19.10±0.40 | 8.35±0.15 | 100,80±0.30 | 80,4±0.20 | 17.30±0.35 | 5.65±0.15 | 9.80 мин. | 0.69 | 59.76 | 40.94 | 2446.70 | 3100±25% | 4100±25% | 14.20 |
| RM9 | 3 | 250,6±0.60 | 220,00±0.50 | 9.30±0.15 | 12.90±0.30 | 100,3±0.20 | 20.10±0.45 | 6.30±0.20 | 130,5 мин. | 0.68 | 76.60 | 52.00 | 3983.20 | 4500±25% | 5000±25% | 20.00 |
| RM10-4 | 2 | 270,85±0.65 | 24.15±0.55 | 9.35±0.15 | 13.25±0.25 | 100,7±0.20 | 21.65±0.45 | 6.35±0.15 | 130,5 мин. | 0.53 | 89.90 | 47.95 | 4310.00 | 4500±25% | 5200±25% | 23.70 |
| RM10-1 | 3 | 280,00±0.50 | 25.30±0.50 | 9.30±0.20 | 13.25±0.20 | 100,7±0.20 | 22.50±0.50 | 6.60±0.20 | 140,5 мин. | 0.57 | 85.60 | 49.20 | 4210.40 | 4500±25% | 5000±25% | 25.60 |
| RM10-2 | 3 | 280,00±0.55 | 260,00±0.60 | 9.60±0.20 | 13.25±0.20 | 11.20±0.20 | 22.50 мин. | 6.70±0.20 | 140,5 мин. | 0.55 | 90.50 | 50.00 | 4525.00 | 4500±25% | 5500±25% | 27.00 |
| RM10-3 | 5 | 29.45±0.65 | 25.30±0.60 | 80,80±0.20 | 13.25±0.25 | 10.70±0.20 | 23.25±0.50 | 6.10±0.20 | 160,5 мин. | 0.58 | 83.30 | 48.25 | 4019.23 | 4500±25% | 5500±25% | 24.00 |
| RM10-5 | 3 | 280,80±0.50 | 240,80±0.50 | 9.20±0.15 | 13.40±0.30 | 10.60±0.20 | 22.00 мин. | 6.10±0.20 | 160,0 мин | 0.56 | 86.00 | 48.30 | 4153.80 | 4500±25% | 5500±25% | 23.60 |
| 12 рублей | 2 | 36.90±0.70 | 29.20±0.60 | 12.25±0.20 | 15.90 плюс 0.2-0.3 | 120,6±0.20 | 25.50 плюс 0,5-0.6 | 8.55±0.20 | 130,4 мин. | 0.41 | 140.00 | 56.90 | 7970.0 | 5200±25% | 6200±25% | 51.00 |
| RM14 | 2 | 41.60±0.60 | 34.20±0.50 | 14.40±0.10 | 18.70±0.30 | 14.75±0.25 | 29.50±0.50 | 10.60±0.15 | 170,0 мин | 0.41 | 180.00 | 73.80 | 13283.0 | 6000±25% | 7500±25% | 73.50 |
| RM14A | 2 | 41.60±0.60 | 34.20±0.50 | 10.25±0.10 | 18.70±0.30 | 14.75±0.25 | 29.50±0.50 | 5.70±0.15 | 170,0 мин | 0.41 | 178.00 | 72.20 | 12851.0 | 8000±25% | 9600±25% | 59.50 |
| RM14B | 2 | 41.60±0.60 | 34.20±0.50 | 15.10±0.10 | 18.70±0.30 | 14.75±0.25 | 29.50±0.50 | 10.60±0.15 | 170,0 мин | 0.38 | 193.00 | 74.40 | 14354.7 | 6200±25% | 7200±25% | 77.90 |
| Примечание: | |||||||||||
| Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т. | |||||||||||
| Вышеперечисленные стандарты нашей компании, и они могут быть разработаны в соответствии со специальными требованиями клиентов. | |||||||||||
