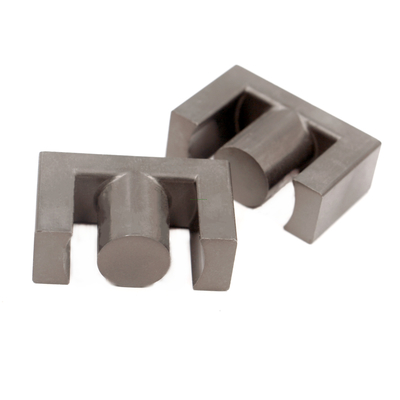

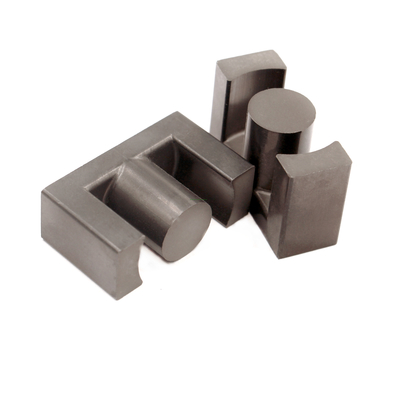

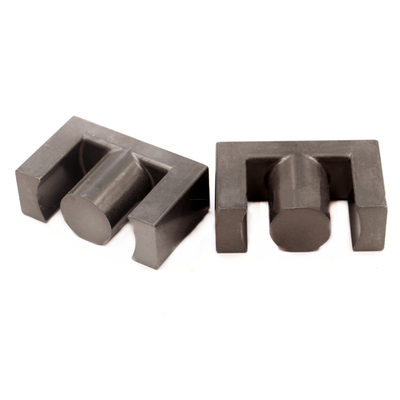

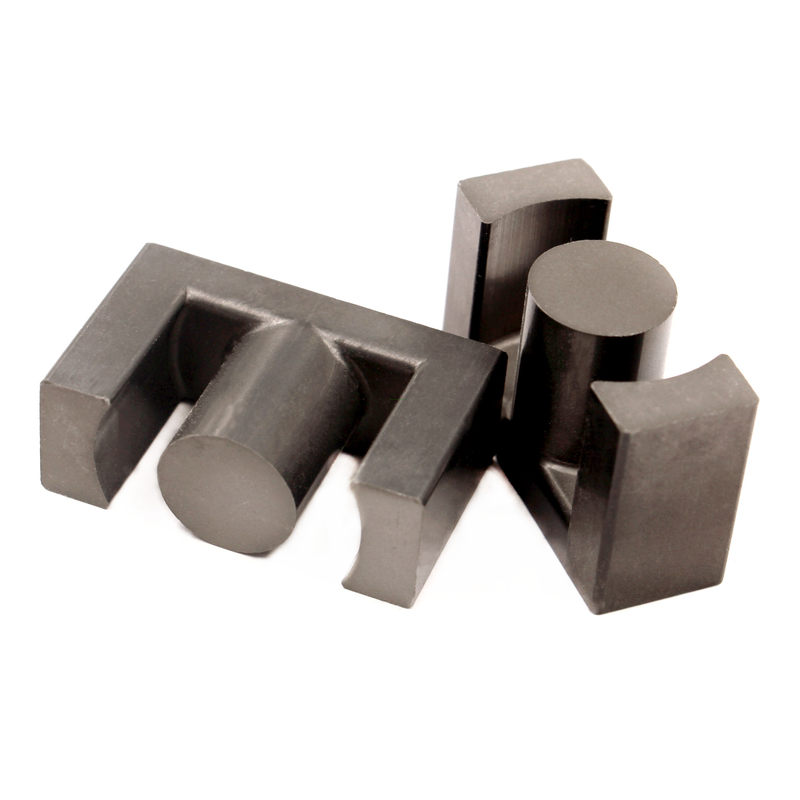

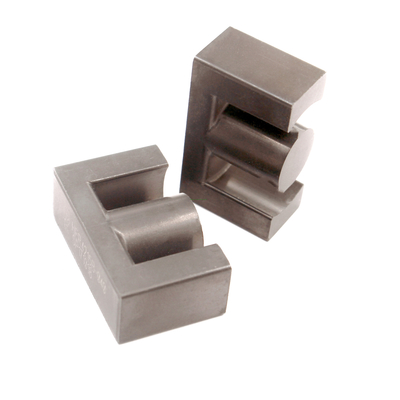

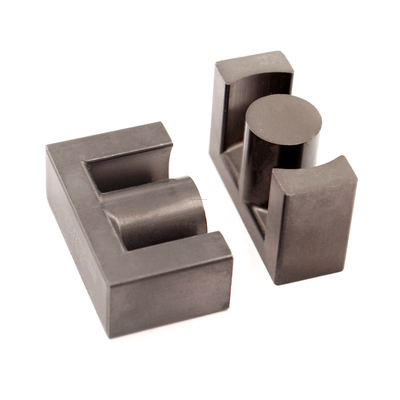

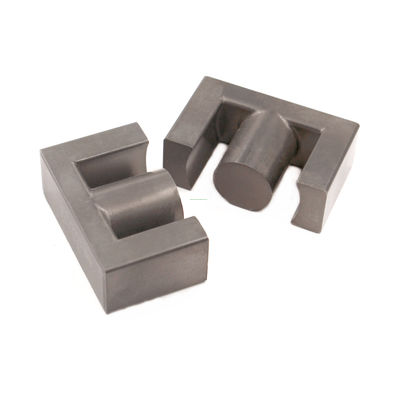

| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | ЕК 441525 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.05-0.1 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Физические размеры
| Номер части | Размер (мм) | |||||
| А. | В. | В | D | Е | F | |
| ЕК411324-060-XXX | 41.0±0.7 | 30.0 мин. | 13.1+0/-0.4 | 120,9±0.2 | 16.9+0.6 | 24.2±0.3 |
| EC421521-060-XXX | 42.0±0.5 | 30.5 мин. | 15.2±0.3 | 15.2±0.3 | 150,4±0.3 | 210,4±0.3 |
| EC441525-060-XXX | 44.0±0.6 | 32.8 мин. | 140,8±0.3 | 140,8±0.3 | 190,7±0.3 | 250,3±0.3 |
| EC451818-060-XXX | 450,0±1.0 | 33.0+1.6/-0 | 18.0+0/-0.8 | 18.0+0/-0.8 | 10.5+0.5 | 17.5+0/0.4 |
| EC461523-060-XXX | 450,9±0.5 | 34.5 мин. | 150,3±0.3 | 150,3±0.3 | 170,4±0.2 | 230,4±0.2 |
| EC471523-060-XXX | 47.0±0.4 | 33.0 мин. | 15.0±0.3 | 15.0±0.3 | 160,4±0.3 | 23.0±0.3 |
| EC481818-060-XXX | 480,0±1.0 | 36 минут | 170,6±0.4 | 170,6±0.4 | 11.45±0.3 | 18.0±0.2 |
| EC491727-060-XXX | 49.0±0.6 | 37 минут | 17.2±0.3 | 17.2±0.3 | 180,7±0.3 | 26.5±0.3 |
| Номер части | Ле ((см) | Ae(cm2) | Ве ((см3) | AL ((nH/N)2) | ||
| 26μ | 40 мкм | 60 м | ||||
| ECF411324-060-XXX | 10.60 | 1.44 | 15.26 | 44 | 68 | 102 |
| ECF421521-060-XXX | 9.75 | 1.86 | 18.14 | 62 | 96 | 144 |
| ECF441525-060-XXX | 11.70 | 172 | 20.12 | 48 | 74 | 111 |
| ECF451818-060-XXX | 8.15 | 2.33 | 18.99 | 93 | 144 | 215 |
| ECF461523-060-XXX | 11.00 | 1.84 | 20.24 | 55 | 84 | 126 |
| ECF471523-060-XXX | 10.39 | 1.91 | 19.84 | 60 | 92 | 139 |
| ECF481818-060-XXX | 8.71 | 2.34 | 20.38 | 88 | 135 | 202 |
| ECF491727-060-XXX | 11.90 | 2.36 | 28.08 | 65 | 100 | 149 |
К преимуществам магнитных материалов типа "ЕС" в виде металлического порошка относятся:
Хороший магнитный эффект защиты:Он может эффективно уменьшить помехи внешнего магнитного поля на схеме, а также предотвратить внутреннее магнитное поле от воздействия на внешний мир,улучшение электромагнитной совместимости оборудования.
Малая распределенная емкость:В высокочастотных приложениях меньшая распределенная емкость может уменьшить влияние емкостного эффекта на производительность цепи,который полезен для быстрой передачи сигналов и эффективного преобразования энергии.
Низкое ослабление передачи:Потеря энергии сигнала в процессе передачи невелика, что может повысить эффективность передачи и качество сигнала,и подходит для случаев с высокими требованиями к передаче сигнала.
Высокая индуктивность:Он имеет высокую индуктивность и может достичь большого значения индуктивности при небольшом объеме, что выгодно для миниатюризации и легкой конструкции оборудования.
Индуктивность малой утечки:Он может уменьшить ненужный поток утечек, улучшить эффективность и использование энергии магнитной схемы и сделать работу схемы более стабильной и надежной.
Равномерное распределение магнитного поля:Распределение магнитного поля внутри магнитного ядра может быть более равномерным, уменьшая ситуацию, когда местное магнитное поле слишком сильное или слишком слабое,и улучшение рабочей стабильности и консистенции магнитного ядра.
Скелет с несколькими терминалами легко проектировать многовыходные трансформаторы:Скелет оснащен несколькими терминалами, что удобно для проектирования многовыходных трансформаторов для удовлетворения потребностей различных схем.
К областям применения магнитных материалов металлического порошка типа "ЕС" относятся:
Трансформаторы широкополосные:Используется в коммуникационном оборудовании, сетевом оборудовании и т.д. для передачи и преобразования широкополосных сигналов, таких как программно-управляемые терминалы обмена, маршрутизаторы и т.д.
Индукторы:Как индуктивные элементы, они широко используются в различных электронных устройствах для фильтрации, хранения энергии, задержки и других цепей, таких как индукторы силовых фильтров, индукторы колебания и т. Д.
Изолирующие трансформаторы:Они могут достичь изоляции и передачи сигнала, а также иметь определенную функцию преобразования напряжения.а также в медицинском оборудовании, точные приборы и другие, где требуется высокое качество и безопасность сигнала.
Соответствующие трансформаторы:Используются для достижения совпадения импедансов между различными схемами, повышения эффективности передачи и качества сигналов, и обычно встречаются в системах антенн, аудиоусилителях,и другое оборудование.
