| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | U60*13.2*15 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.18 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Преимущества:
Высокая магнитная проницаемость: У-образные энергоносители MnZn обычно обладают высокой магнитной проницаемостью, что помогает повысить эффективность и производительность устройств.
Низкие потери: При условиях работы с высокой частотой и плотностью потока у у-образных энергоносителей MnZn меньшие потери мощности, что способствует снижению эксплуатационных затрат оборудования.
Хорошая устойчивость: У-образные энергоносители MnZn демонстрируют отличную температурную стабильность и временную стабильность, сохраняя постоянную производительность в различных условиях окружающей среды.
Высокая сопротивляемость: их сопротивляемость значительно выше, чем у металлических магнитных материалов, подавляя образование вихревых токов в цепях,что делает их более подходящими для высокочастотных приложений.
Механическая прочность: U-образная конструкция обеспечивает определенную степень механической прочности ядра, облегчая установку и использование.
Низкие издержки производства: Использование керамических процессов позволяет легко изготавливать магнитные кольца и ядра в различных формах и размерах при относительно низких производственных затратах.
Области применения
Переменные трансформаторы питания: из-за их низких потерь и высокой магнитной проницаемости характеристики, U-образные MnZn энергетические ядра широко используются в переключении трансформаторов питания для повышения эффективности преобразования энергии.
Силовые фильтры: В силовых фильтрах U-образные силовые ядра MnZn эффективно подавляют высокочастотный шум, повышая стабильность выходной мощности.
Индукторы: из-за их высокой магнитной проницаемости и низких характеристик потерь, U-образные энергетические ядра MnZn также обычно используются в производстве индукторов,широко используется в электронных устройствах для таких функций, как фильтрация, хранение энергии и многое другое.
Электронное оборудование: У-образные энергоносители MnZn используются в преобразователях мощности и внешних адаптерах питания устройств, таких как ЖК-дисплеи и дисплеи PDP,для повышения эффективности преобразования мощности и производительности устройства.

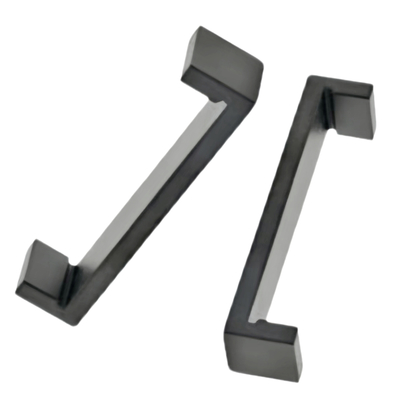

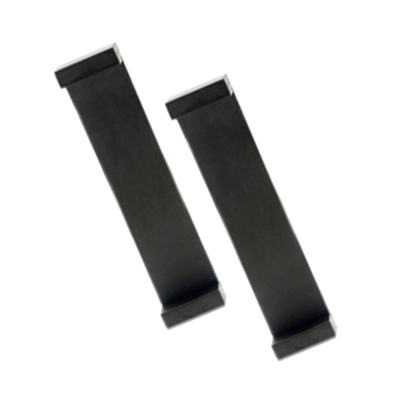

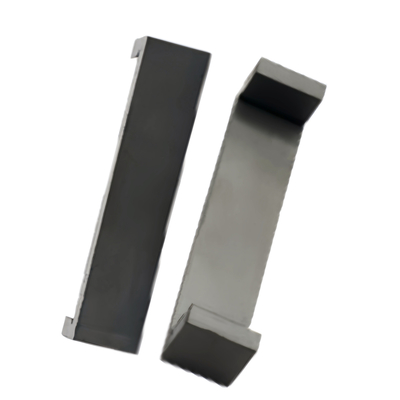

Фиг.1 Фиг.2 Фиг.3

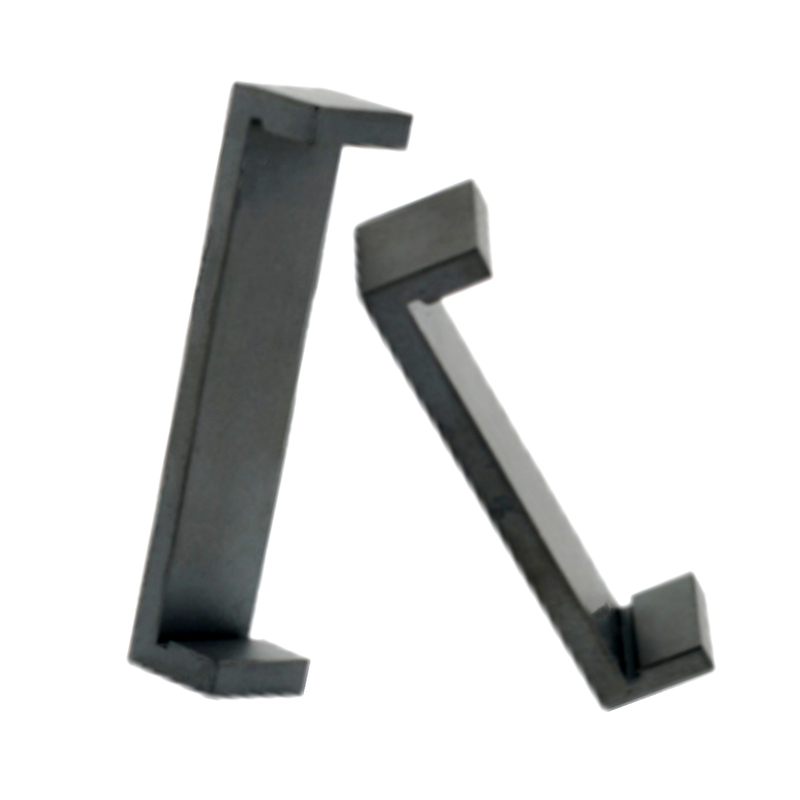

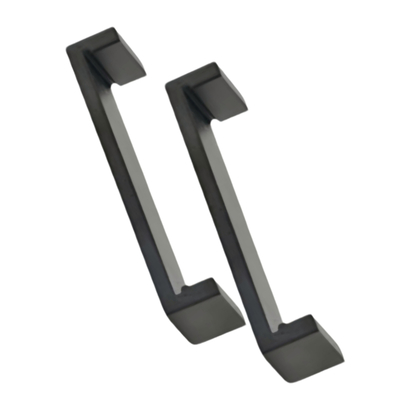

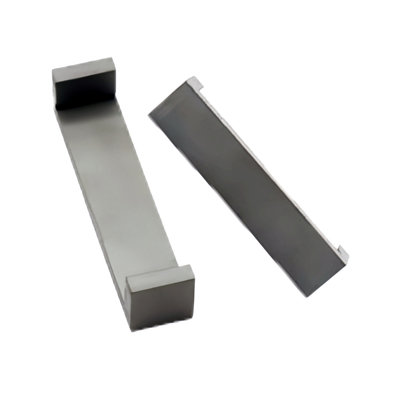

Фиг.4 Фиг.5 Фиг.6
| Спецификация | Фигура | Размер ((мм) | Прочность на сжатие ((N) | Q-значение | Коэффициент индуктора AL ((nH/N2) | Вес | |||||||
| А. | В. | В | D | D1 | Е | H | BP40/PC95 | (грамм/пары) | |||||
| U40.5×15×13 | 1 | 40.1±0.4 | 15±0.2 | 13±0.2 | 4.5±0.2 | / | / | 5±0.2 | ≥ 160 | ≥ 1.1 | ≥ 500 | 18.2 | |
| У48.4х13.2х14.8 | 1 | 480,4±0.5 | 140,8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 1.5 | ≥ 600 | 19.9 | |
| U55.5×13.2×16 | 1 | 55.5±0.5 | 16±0.3 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 1.6 | ≥ 690 | 22.7 | |
| U60×13,2×15 | 2 | 60±0.5 | 15±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥ 1.8 | ≥ 700 | 23 | |
| U60.5×12.5×19.3 | 2 | 60.5±0.7 | 190,3±0.2 | 12.5±0.2 | 4.5±0.2 | / | / | 5±0.2 | ≥ 200 | >1.2 | >720 | 25.4 | |
| У60.5х13.0х15.4 | 2 | 60.5±0.5 | 150,4±0.15 | 13±0.2 | 4.5±0.2 | 50,3±0.1 | ≥ 200 | >1.85 | > 710 | 25.5 | |||
| U63.8×15×16 | 3 | 630,6±0.4 | 16±0.2 | 140,9±0.2 | / | / | 52.5 мин. | 50,3±0.2 | ≥ 200 | ≥ 2 | ≥ 790 | 31.9 | |
| U73×13,2×14 | 2 | 73±0.7 | 14±0.2 | 13.2±0.2 | 4.5±0.1 | 4.5±0.1 | ≥ 160 | ≥ 1.5 | ≥720 | 25.8 | |||
| У78.2х13.2х14.8 | 1 | 78.2±0.5 | 140,8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 1.8 | ≥ 800 | 28.3 | |
| У78.2х18.8х12.5 | 5 | 78.2±0.7 | 180,8±0.3 | 12.5±0.2 | 40,9±0.2 | 4.5±0.2 | / | 6±0.1 | ≥ 200 | ≥ 1.9 | ≥ 860 | 31.2 | |
| У78х9,0х18.0 | 1 | 78±0.7 | 9±0.3 | 18±0.3 | 5±0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥ 1.8 | ≥ 800 | 25.8 | |
| U78.3×24×14 | 6 | 780,3±0.4 | 24±0.3 | 14±0.3 | 10±0.25 | / | 670,3±0.4 | 10±0.25 | / | / | / | 74.5 | |
| У79.1х16.0х4.5 | 4 | 79.1±0.6 | 16±0.2 | / | 50,8±0.2 | 4.5±0.2 | / | 4.5±0.2 | ≥ 160 | ≥ 2.5 | ≥950 | 45 | |
| U92*22*10 | 1 | 92±1 | 22±0.3 | 10±0.3 | 10±0.3 | 10±0.3 | / | / | / | / | / | 53.9 | |
Примечание:
Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т.
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
