| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | PC50*30.0 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.01-0.2 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая магнитная проницаемость: Ключи питания типа CP Mn-Zn обычно имеют высокую магнитную проницаемость, что позволяет им более эффективно проводить линии магнитной силы в электронных схемах,повышение эффективности электромагнитной конверсии.
Низкие потери: Эти ядра демонстрируют более низкие потери мощности в условиях работы с высокой частотой и высокой плотностью потока, что помогает уменьшить потери энергии и повысить общую эффективность оборудования.
Хорошие температурные характеристики: Ключи питания типа CP Mn-Zn сохраняют стабильные магнитные свойства в широком температурном диапазоне, что особенно важно для электронных устройств, работающих в суровой среде.
Высокая температура Кюри: температура Кюри является важным параметром для магнитных материалов, а питательные ядра типа CP Mn-Zn обычно имеют высокую температуру Кюри,что означает, что они сохраняют хорошие магнитные характеристики при повышенных температурах.
Смена источников питания: из-за их высокой магнитной проницаемости, низких потерь и хороших температурных характеристик, мощные ядра типа CP Mn-Zn широко используются в переключении трансформаторов питания, удушающих,и другие поля преобразования мощности.
Осветительное оборудование: В осветительном оборудовании, таком как светодиодные драйверы, питательные ядра типа CP Mn-Zn обеспечивают стабильный выходный ток, обеспечивающий нормальное освещение ламп.
Автомобильная электроника: В связи с непрерывным ростом уровня электрификации автомобилей все более широко применяется в автомобильной электронике Mn-Zn-силовые ядра типа CP.включая бортовые зарядные устройства, навигационные системы и т.д.
Коммуникационное оборудование: в коммуникационном оборудовании, таком как мобильные телефоны и базовые станции,Силовые ядра типа CP Mn-Zn используются в ключевых компонентах, таких как индукторы фильтров и сопоставление антенн для улучшения качества передачи сигнала.

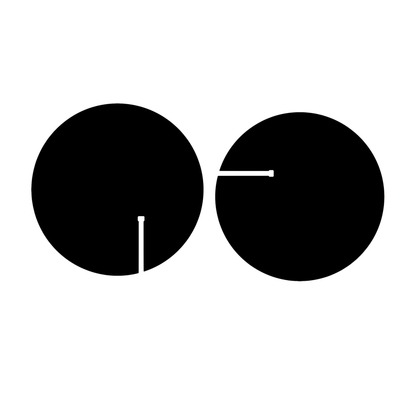

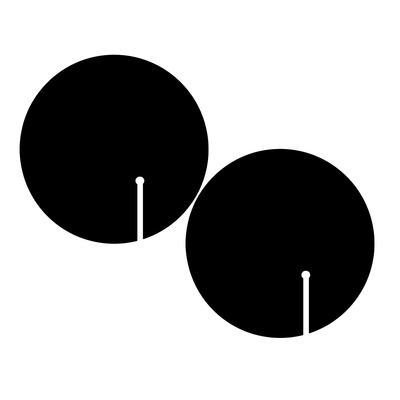

Фиг.1 Фиг.2 Фиг.3
Фиг.4 Фиг.5 Фиг.6
| Спецификация | Фигура | Размер ((мм) | BP95 | Вес | |||||||||||
| А. | А1 | В. | В | C1 | С2 | D | D1 | D2 | F | G | Индукторы | Q. | (грамм/пары) | ||
| CP47*2.4 | 1 | 47.0±0.4 | 45±0.4 | 20,4±0.1 | 13.10Отчет | 11.66±0.3 | 10.80См. | 3.2±0.15 | 2.0±0.15 | 3.0Реф. | 1.0±0.15 | 0.85См. | 60,30±8% | 135±25% | 21.80 |
| CP49*0.85 | 2 | 49.0±0.5 | - Что? | 00,85±0.05 | 9.89±0.2 | - Что? | - Что? | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Что? | - Что? | - Что? | - Что? | 13.60 |
| CP49*1.15 | 2 | 49.0±0.5 | - Что? | 1.15±0.05 | 9.89±0.2 | - Что? | - Что? | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Что? | - Что? | - Что? | - Что? | 17.00 |
| CP49*22 | 2 | 49.0±0.5 | - Что? | 21±0.5 | 9.89±0.2 | - Что? | - Что? | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Что? | - Что? | - Что? | - Что? | 17.00 |
| CP50*1.0 | 3 | 49.5±0.5 | - Что? | 1±0.1 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 14.00 |
| CP50*30.0 | 3 | 49.5±0.5 | - Что? | 30±0.5 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 14.00 |
| CP50*5.3*1.0 | 4 | 49.5±0.5 | - Что? | 1±0.1 | 50,3±0.3 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 14.00 |
| CP50*5.3*30.0 | 4 | 49.5±0.5 | - Что? | 30±0.5 | 50,3±0.3 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 14.00 |
| CP52*47*0.8 | 5 | 51.5±0.5 | - Что? | 00,8±0.1 | 46.5±0.5 | - Что? | - Что? | 430,4±0.5 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 11.50 |
| CP52*47*30.0 | 5 | 51.5±0.5 | - Что? | 30±0.5 | 46.5±0.5 | - Что? | - Что? | 430,4±0.5 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 11.50 |
| CP50*48.5*5.3*30 | 6 | 49.5±0.50 | 48.5±0.5 | 30±0.5 | 50,3±0.3 | 4.95±0.3 | 20,9±0.3 | 14.7ref | 2.90±0.3 | 2.70±0.3 | - Что? | 7.5±0.3 | - Что? | - Что? | 14.00 |
Примечание:
Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т.
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
