| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | ЕД34/20 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.23 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая магнитная проницаемость: обладает высокой магнитной проницаемостью, что позволяет ему более эффективно собирать и направлять магнитное поле, тем самым повышая эффективность преобразования электромагнитной энергии.
Низкие потери: В диапазоне рабочих частот потеря энергии энергоносителя MnZn типа EED относительно низкая, что означает, что при тех же условиях ее потеря энергии меньше,которые могут повысить эффективность и производительность оборудования.
Высокая температура Кюри: температура Кюри относительно высокая, и она все еще может поддерживать хорошие магнитные свойства при более высоких температурах,имеющие хорошую тепловую устойчивость и подходящие для некоторых высокотемпературных условий работы.
Хорошие температурные характеристики: Потеря отрицательно связана с температурой, что может предотвратить непрерывный рост температуры.
Удобная обмотка и проводка: Он имеет большое пространство свинца, что удобно для намотки и проводки, и полезно для автоматизированной сборки в производственном процессе, повышая эффективность производства.
Широкий диапазон рабочих частот: Он может поддерживать хорошую производительность в широком диапазоне частот, удовлетворяя потребности различных сценариев применения.
Высокая мощность: Он может выдерживать относительно большую мощность, что делает его подходящим для высокопроизводительного оборудования и цепей.
Переключение источника питания: Это один из наиболее часто используемых основных материалов в коммутационных источниках питания, используемых для хранения энергии, фильтрации и функций подавления,который может улучшить эффективность преобразования и стабильность переключающих источников питания.
Трансформатор трансмиссии: В передаче данных и передаче сигналов связи, сетей и других областях он служит ядром трансформатора передачи для обеспечения стабильной передачи сигнала.
Электронный балласт: Он используется в электронном балласте осветительного оборудования, чтобы помочь стабилизировать ток и продлить срок службы лампы.
Бытовая техника: В бытовых приборах, таких как телевизоры, аудиооборудование и микроволновые печи, он играет роль фильтрации, подавления и хранения энергии, повышая производительность и безопасность приборов.
Электроснабжение компьютера: обеспечивает стабильное питание компьютеров, обеспечивая их нормальную работу.
Энергосберегающие лампы: Как ключевой компонент энергосберегающих ламп, он повышает эффективность освещения и продолжительность жизни ламп.
Коммуникационное оборудование: используется для фильтрации, антиэлектромагнитных помех и других функций в оборудовании связи для улучшения качества связи.
Офисное оборудование автоматизации: В офисной автоматизации, таких как принтеры и копировальные машины, он используется для управления автомобилем, фильтрации мощности и других функций.
Военные изделия, оборудование и электронные приборы: Он также широко используется в военном оборудовании, офисном оборудовании автоматизации и электронных инструментах, которые требуют высокой производительности.

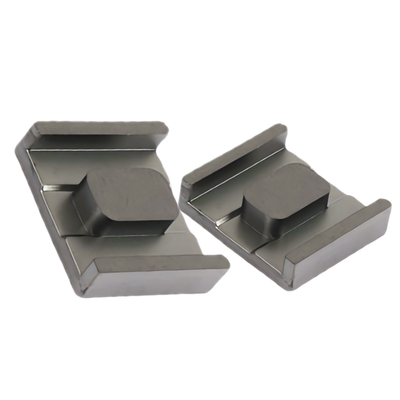

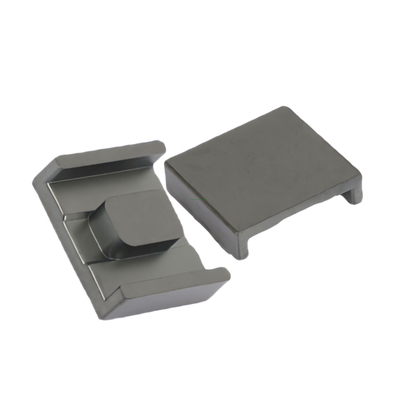

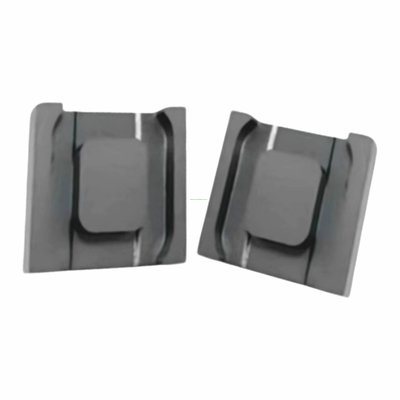

Фиг.1 Фиг.2 Фиг.3

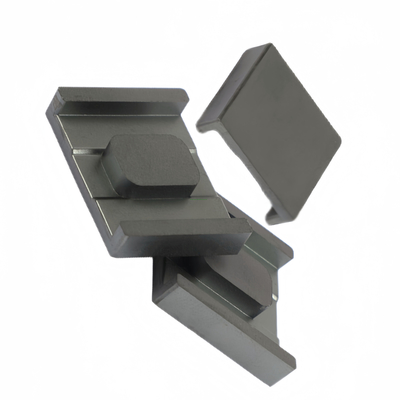

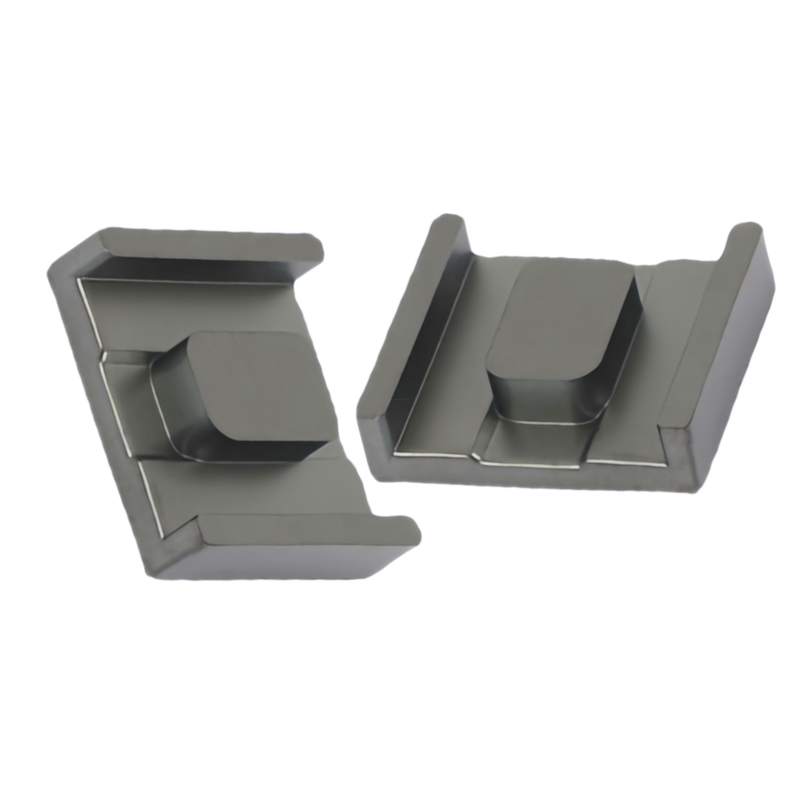

Фиг.4 Фиг.5
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | ||||||||||
| А. | В. | C1 | С2 | D | Е1 | Е2 | F | Аааааа2) | - Что?(мм)) | Я не знаю.3) | BP44 | BP95 | (грамм/пары) | ||
| 19/8/12 | |||||||||||||||
| EED21/10 | 1 | 210,00±0.40 | 40,85±0.15 | 18.60±0.40 | 10.50±0.20 | 90,00±0.20 | 16.24 минуты | 13.30 мин. | 2.35±0.20 | 91.80 | 25.90 | 2377.6 | 6800±25% | 8000±25% | 16.50 |
| ЕД22/14.5 | 5 | 220,00±0.40 | 7.25±0.15 | 14.0±0.30 | 12.0±0.20 | 70,00±0.20 | 17.30 мин. | 14.40 мин. | 4.70±0.20 | 72.00 | 38.00 | 2736.0 | 3600±25% | 4500±25% | 15.60 |
| EED32/13 | |||||||||||||||
| EED33/17S | 2 | 330,80±0.50 | 8.35±0.15 | 16.50±0.20 | 8.40±0.15 | 8.45±0.15 | 280,8±0.5 | _ | 50,85±0.15 | 76.70 | 52.60 | 4038.0 | 3600±25% | 4500±25% | 25.80 |
| ЕД34/20 | 3 | 340,00±0.65 | 10.15±0.20 | 37.40±0.60 | 23.20±0.40 | 9.70±0.30 | 29.40 мин. | 23.30 мин. | 7.30±0.20 | 202.5 | 59.50 | 12030.9 | 6800±25% | 8500±25% | 72.20 |
| EED36/17S | 2 | 360,80±0.50 | 8.20±0.15 | 18.50±0.20 | 9.60±0.15 | 9.60±0.15 | 310,8±0.5 | _ | 5.70±0.15 | 92.40 | 57.20 | 5288.0 | 4000±25% | 5000±25% | 30.90 |
| EED38/14 | 4 | 38.20±0.40 | 7.10±0.15 | 140,00±0.30 | _ | 60,00±0.20 | 32.2+0.7/-0.3 | _ | 4.30±0.15 | 74.31 | 54.67 | 4062.5 | 3500±25% | 4400±25% | 23.40 |
Примечание:
Условия испытания для значения AL: 1KHz, 0,3V и 10T.Примечание:
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
