| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |

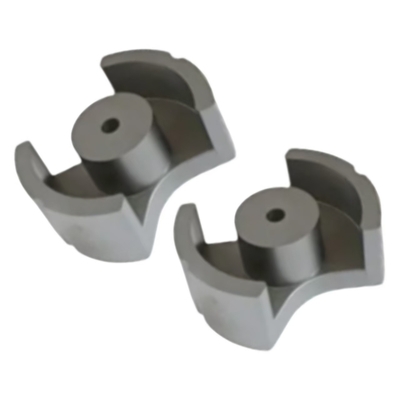

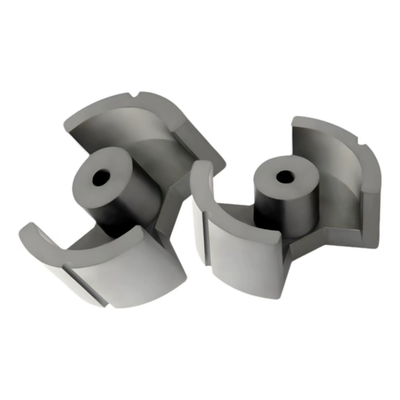

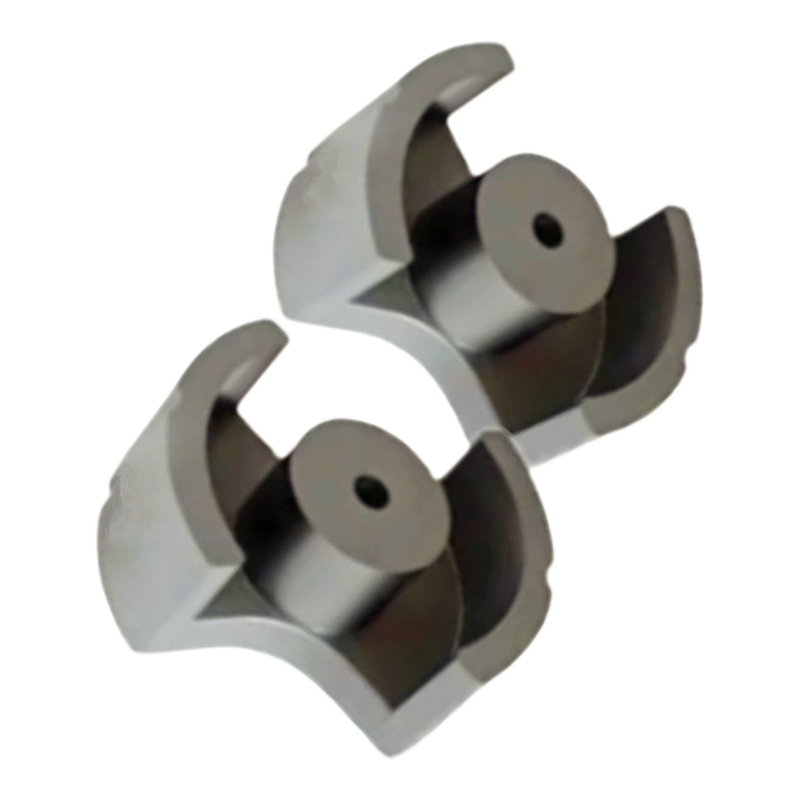

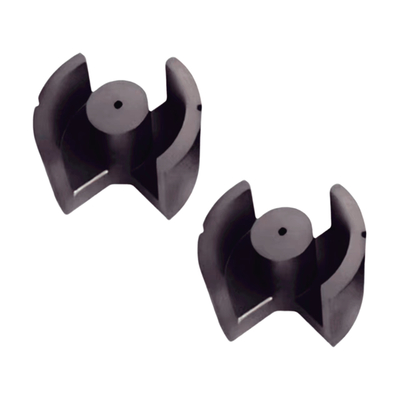

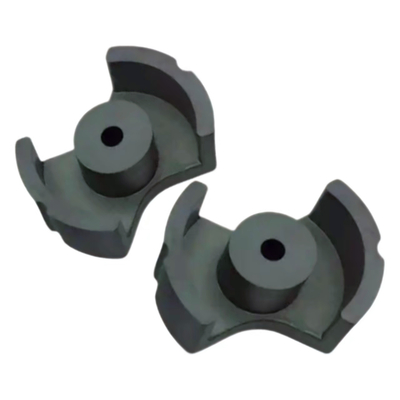

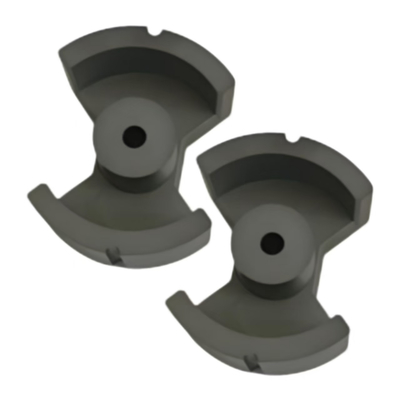

| Номер модели: | ПМ62/49 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.09-1.1 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Преимущества:
Высокая магнитная проницаемость: Ядра магнитного феррита типа MnZn имеют высокую магнитную проницаемость, что позволяет более эффективно конвертировать электрическую и магнитную энергию.
Низкие потери: Эти ядра демонстрируют низкие потери во время работы, что способствует повышению эффективности устройства.
Высокая температура Кюри: Температура Кюри ядер магнитного феррита типа MnZn является относительно высокой, что позволяет им поддерживать стабильные магнитные свойства в широком диапазоне температур.
Высокая электрическая сопротивляемость: Более высокое электрическое сопротивление помогает уменьшить потери вихревого тока, особенно в высокочастотных приложениях.
Хорошие характеристики частоты: Они обладают хорошим диапазоном частотного ответа, что делает их подходящими для высокочастотных преобразователей мощности, фильтров и изоляционных трансформаторов в силовых электронных устройствах.
Области применения
Электронные продукты: Ядра магнитного феррита MnZn типа PM широко используются в различных электронных продуктах, таких как источники питания для программных коммутаторов, жидкокристаллических экранов (LCD),инверторы высокопроизводительных БАД, источники питания компьютеров и энергосберегающие лампы.
Коммуникационное оборудование: В коммуникационном оборудовании они служат высокочастотными трансформаторами, фильтрами и другими компонентами для усиления и фильтрации сигналов.
Электротехника: В области силовой электроники ядерные ферриты MnZn типа PM используются в трансформаторах, индукторах и других компонентах для облегчения передачи и преобразования мощности.
Новые энергетические поля: С быстрым развитием новых энергетических транспортных средств и зарядных станций применение сердец магнитного феррита типа MnZn в автомобильных зарядных батареях становится все более распространенным.В связи с их издержками и хорошей совместимостью, они используются для замены традиционных материалов постоянного магнита, помогая достичь лучших характеристик компонентов.
Фиг.1 Фиг.2
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | |||||||||
| А. | В. | В | D | Е | F | G | Аааааа2) | Ле ((мм) | Я не знаю.3) | BP44 | BP95 | (грамм/пары) | ||
| ПМ22.5 | 2 | 22.50±0.40 | 9.10±0.15 | 150,00±0.3 | 90,4±0.20 | 18.30 мин. | 6.0±0.20 | 13.0 мин. | 73.2 | 42.1 | 3081.7 | 3600±25% | 4500±25% | 18.20 |
| ПМ27/17 | 2 | 270,00±0.40 | 80,85±0.15 | 180,00±0.3 | 11.0±0.20 | 22.0+0.5/-0.3 | 50,85±0.20 | 17.1±0.40 | 95.6 | 43.0 | 4110.8 | 5600±25% | 7000±25% | 24.40 |
| ПМ62/49 | 1 | 610,00±1.00 | 240,3±0.30 | 25.10±0.6 | 5.55±0.30 | 48.80 мин. | 17.0±0.30 | 29.0 мин. | 570 | 108.8 | 62000.0 | 9700±25% | 14400±25% | 357.0 |
| ПМ74/59 | 1 | 72.50±1.50 | 29.50±0.30 | 290,00±1.00 | 5.40±0.30 | 57.50 мин. | 20.5±0.30 | 34.0 мин. | 790 | 128.0 | 101120.0 | 11000±25% | 15500±25% | 601.0 |
Примечание:
Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т.
Вышеперечисленные стандарты нашей компании, и они могут быть разработаны в соответствии со специальными требованиями клиентов.
