| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |

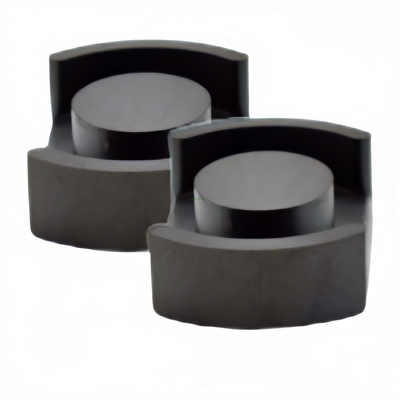

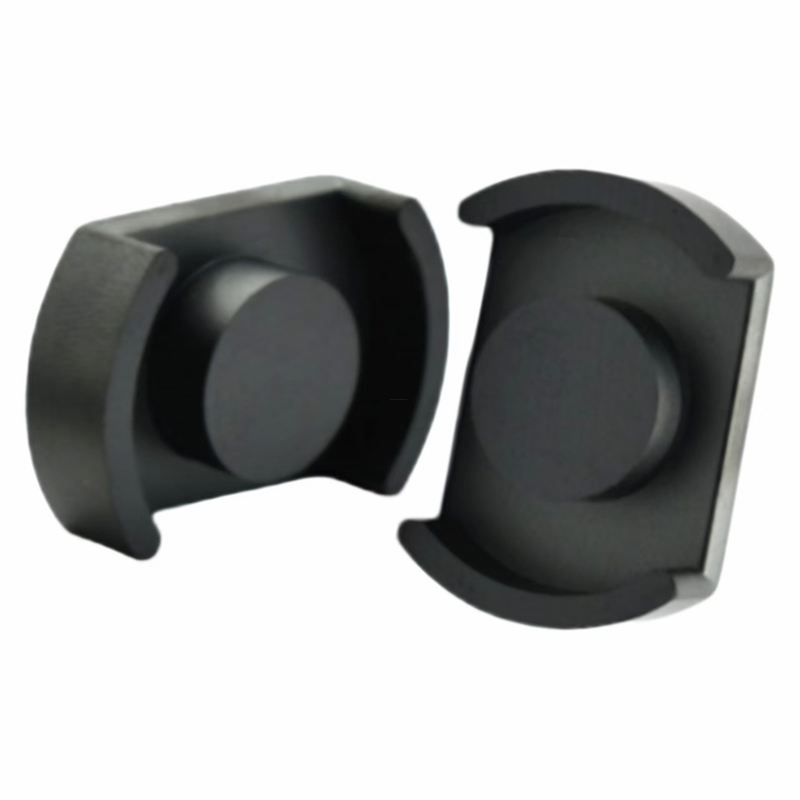

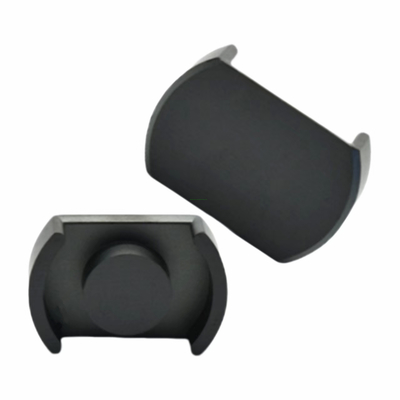

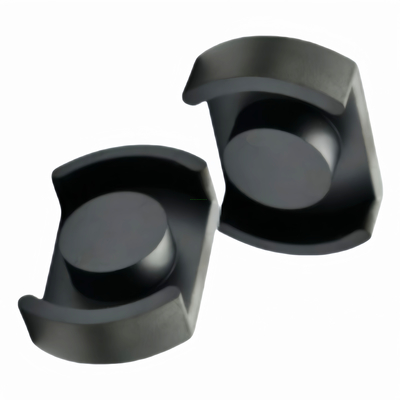

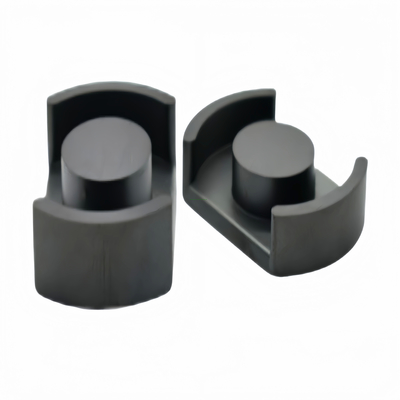

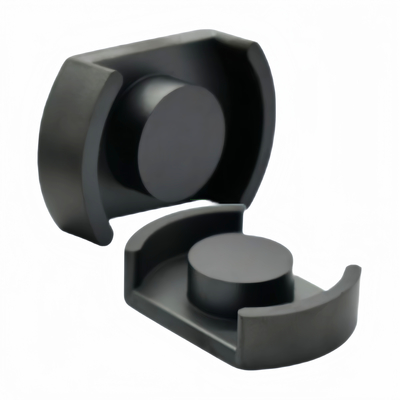

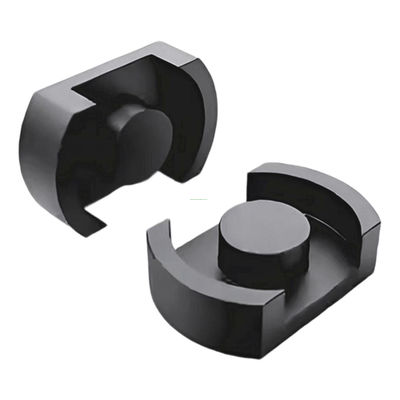

| Номер модели: | DS ((POT) 3312 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.02-0.1 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая магнитная проницаемость: Он может эффективно преобразовывать эффективность преобразования между электрической энергией и магнитной энергией, обеспечивая эффективное преобразование электромагнитной энергии при низком магнитном поле.
Низкая принудительность: под действием внешнего магнитного поля, он может быстро достичь процесса намагничивания и демагнитизации.
Высокая интенсивность магнитной индукции: Он может достичь большой магнитной индукционной интенсивности в небольшом объеме.
Хорошая температурная устойчивость: имеет хорошую температурную устойчивость и может поддерживать стабильную магнитную производительность в широком диапазоне температур.
Компактная структура: Простая в установке и использовании и подходит для размещения различных электронных устройств.
Преимущество в расходах: стоимость сырья относительно низкая, процесс производства относительно прост, цена более доступна и может удовлетворить потребности крупномасштабного производства.
электронные продукты: используется в трансформаторах, индукторах, фильтрах и других компонентах для достижения функций преобразования энергии и фильтрации.
коммуникационное оборудование: используется в высокочастотных трансформаторах, фильтрах и других компонентах для достижения усиления сигнала и фильтрации функций.
Мощная электроника: используется в трансформаторах, индукторах и других компонентах для достижения функций передачи и преобразования мощности.
Сектор возобновляемых источников энергии: используется в трансформаторах, индукторах и других компонентах солнечного, ветрового и другого оборудования для производства электроэнергии для достижения функций преобразования и хранения энергии.
Фиг.1 Фиг.2
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | ||||||||||
| А. | В. | В | D | Е1 | Е2 | F | В (мм)-1) |
А. e(мм2) |
- Что? (мм) |
Вы (мм)3) |
BP44 | BP95 | (грамм/пары) | ||
| DS ((POT) 2816 | 1 | 28.0±0.50 | 8.10±0.20 | 190,00±0.40 | 11.10±0.20 | 22.20 мин. | 15.40 мин. | 5.20±0.20 | 0.38 | 107.00 | 41.60 | 4451.20 | 5200±25% | 6800±25% | 27.80 |
| DS ((POT) 3012 | 1 | 30.0±0.60 | 60,00±0.20 | 20.30±0.40 | 13.30±0.20 | 25.00 мин. | 18.20 мин. | 3.20±0.20 | 0.29 | 122.10 | 36.00 | 4395.60 | 6500±25% | 9000±25% | 26.10 |
| DS ((POT) 3016 | 1 | 30.0±0.60 | 8.10±0.20 | 20.30±0.40 | 13.30±0.20 | 25.00 мин. | 18.20 мин. | 5.30±0.20 | 0.36 | 122.50 | 43.60 | 5341.00 | 6000±25% | 7800±25% | 32.40 |
| DS ((POT) 3019 | 1 | 30.0±0.60 | 9.55±0.20 | 20.30±0.40 | 13.30±0.20 | 25.00 мин. | 18.20 мин. | 6.75±0.20 | 0.40 | 122.70 | 48.90 | 6000.03 | 5700±25% | 7200±25% | 35.70 |
| DS ((POT) 3030-1 | 1 | 30.0±0.60 | 150,00±0.20 | 20.30±0.40 | 13.30±0.20 | 25.00 мин. | 18.20 мин. | 12.2±0.20 | 0.55 | 126.60 | 69.36 | 8781.00 | 4000±25% | 5300±25% | 49.60 |
| DS ((POT) 3216 | 1 | 310,8±0.50 | 8.50±0.20 | 20.20±0.40 | 13.30±0.20 | 26.30 мин. | 19.30 мин. | 5.50±0.20 | 0.36 | 128.30 | 46.01 | 5903.08 | 5500±25% | 6800±25% | 35.30 |
| DS ((POT) 3312 | 1 | 330,3±0.50 | 6.10±0.15 | 23.70±0.40 | 13.50±0.20 | 26.30 мин. | 18.50 мин. | 3.25±0.20 | 0.25 | 147.00 | 36.95 | 5430.10 | 7000±25% | 9800±25% | 35.00 |
| DS ((POT) 3313 | 1 | 330,3±0.50 | 6.50±0.15 | 23.70±0.40 | 13.50±0.20 | 26.30 мин. | 18.50 мин. | 3.75±0.20 | 0.26 | 147.40 | 38.20 | 5630.68 | 6500±25% | 8200±25% | 36.85 |
| DS ((POT) 3316 | 1 | 330,3±0.50 | 8.50±0.15 | 23.70±0.40 | 13.50±0.20 | 260,80±0.4 | 18.50 мин. | 5.70±0.20 | 0.30 | 148.40 | 44.50 | 6603.80 | 6000±25% | 7800±25% | 42.10 |
| DS ((POT) 3319 | 1 | 33.2±0.50 | 9.55±0.15 | 23.70±0.40 | 13.50±0.20 | 260,80±0.4 | 18.50 мин. | 6.75±0.20 | 0.35 | 147.40 | 51.40 | 7576.36 | 5800±25% | 7200±25% | 45.70 |
| DS ((POT) 3414 | 1 | 34.0±0.50 | 7.15±0.20 | 23.70±0.40 | 13.50±0.20 | 27.00 мин. | 19.60 мин. | 4.35±0.20 | 0.28 | 147.00 | 41.55 | 6107.40 | 6500±25% | 8500±25% | 38.00 |
| DS ((POT) 3419 | 1 | 34.0±0.50 | 9.50±0.20 | 23.70±0.40 | 13.50±0.20 | 27.00 мин. | 19.60 мин. | 6.60±0.20 | 0.35 | 147.40 | 52.00 | 7664.80 | 5500±25% | 7200±25% | 44.80 |
| DS ((POT) 3719 | 2 | 37.0±0.60 | 9.60±0.20 | 27.50±0.45 | 15.40±0.25 | 30.70±0.5 | 20.0±0.5 | 6.30±0.20 | 0.28 | 189.00 | 52.50 | 9922.50 | 10000±25% | 12000±25% | 56.80 |
| DS ((POT) 4020 | 1 | 390,8±0.50 | 10.10±0.20 | 28.30±0.35 | 16.0±0.25 | 32.70 мин. | 20.00 мин. | 6.50±0.20 | 0.27 | 208.00 | 55.80 | 11606.4 | 7800±25% | 9200±25% | 69.30 |
| DS ((POT) 4027 | 1 | 390,8±0.50 | 13.75±0.20 | 28.30±0.35 | 16.0±0.25 | 32.70 мин. | 20.00 мин. | 10.15±0.20 | 0.33 | 208.00 | 69.20 | 14393.6 | 6500±25% | 7800±25% | 83.80 |
| DS ((POT) 4027-1 | 1 | 390,8±0.50 | 13.75±0.20 | 28.30±0.35 | 16.0±0.25 | 33.00 мин. | 23.00 мин. | 10.15±0.20 | 0.34 | 205.20 | 69.60 | 14282.0 | 6500±25% | 7800±25% | 83.90 |
Примечание:
Условия испытания для значения AL: 1KHz, 0,3V и 10T
Вышеперечисленные стандарты нашей компании, и они могут быть разработаны в соответствии со специальными требованиями клиентов.
