| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | ATQ28/14.6 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.04-0.1 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Высокая магнитная проницаемость: может эффективно преобразовывать эффективность преобразования между электрической энергией и магнитной энергией, обеспечивая высокоэффективное преобразование электромагнитной энергии при низком действии магнитного поля.
Низкая принудительность: под действием внешнего магнитного поля, он может быстро достичь процесса намагничивания и демагнитизации.
Высокая интенсивность магнитной индукции: может достичь большой магнитной индукционной интенсивности в небольшом объеме.
Хорошая температурная устойчивость: имеет хорошую температурную устойчивость и может поддерживать стабильную магнитную производительность в широком диапазоне температур.
электронные продукты: используется в трансформаторах, индукторах, фильтрах и других компонентах для достижения функций преобразования электрической энергии и фильтрации.
коммуникационное оборудование: используется в высокочастотных трансформаторах, фильтрах и других компонентах для достижения усиления сигнала и фильтрации функций.
Мощная электроника: используется в трансформаторах, индукторах и других компонентах для достижения функций передачи и преобразования мощности.
Сектор возобновляемых источников энергии: используется в трансформаторах, индукторах и других компонентах солнечного, ветрового и другого оборудования для производства электроэнергии для достижения функций преобразования и хранения энергии.

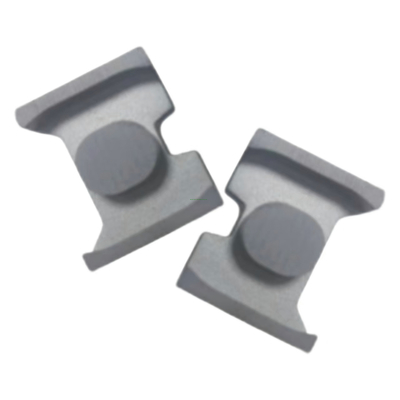

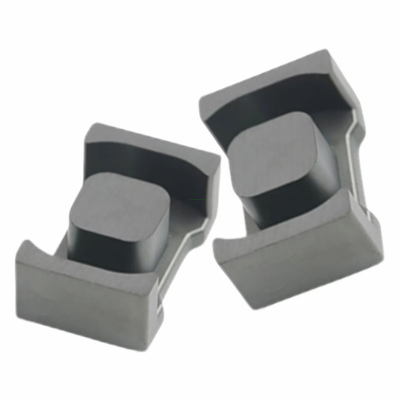

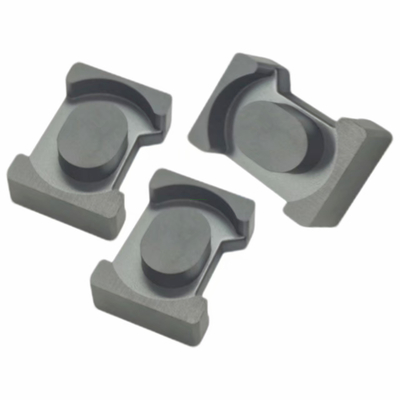

Фиг.1 Фиг.2 Фиг.3

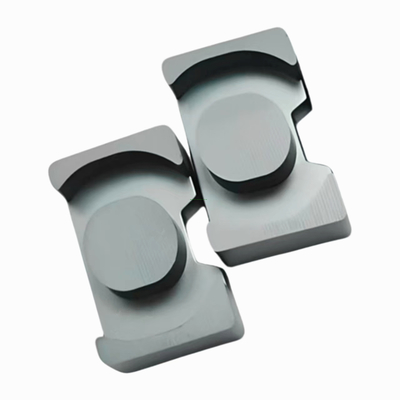

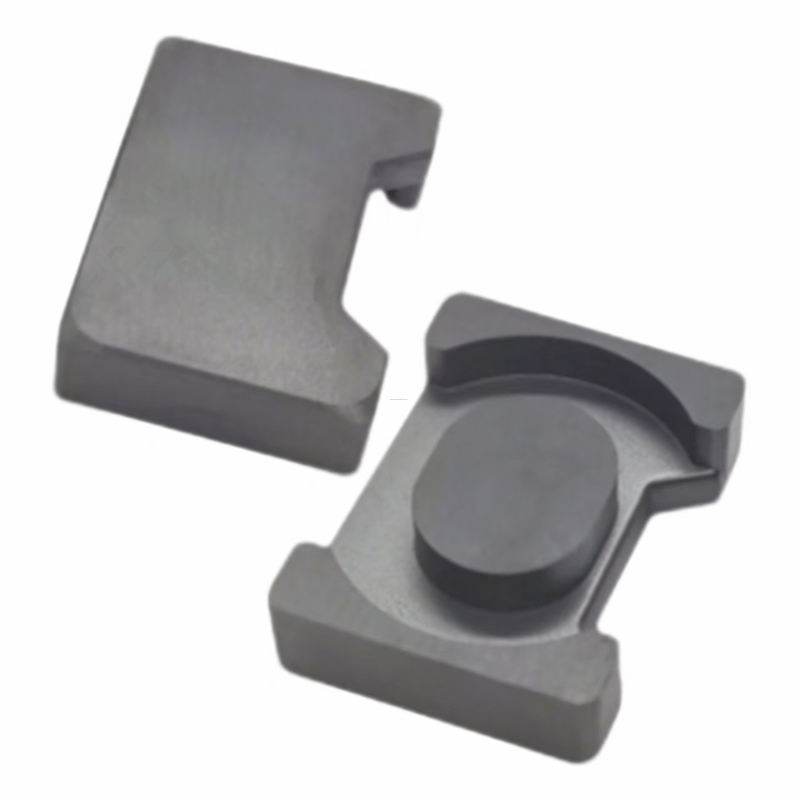

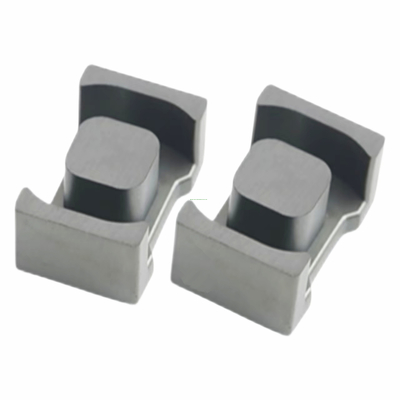

Фиг.4 Фиг.5 Фиг.6
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | |||||||||||||
| А. | В. | C/C1 | С2 | D1 | D2 | Е1 | Е2 | Е3 | F | Аэ | Аква | - Что? | Вы | BP44 | BP95 | (грамм/пары) | ||
| (мм)2) | (мм)2) | (мм) | (мм)3) | |||||||||||||||
| ATQ17.2/12.4 | 1 | 17.2±0.35 | 6.2±0.15 | 140,4±0.35 | 10.15±0.3 | 90,7±0.25 | 6.1±0.2 | 14.2±0.35 | 120,7±0.35 | - | 4.1±0.15 | 50.2 | 33.21 | 31 | 1556.2 | 3000±25% | 3800±25% | 9.8 |
| ATQ27/10 | 1 | 27±0.5 | 5.1±0.15 | 22.5±0.5 | 170,3±0.4 | 14.2±0.25 | 11.2±0.25 | 23.2±0.5 | 19±0.5 | 15±0.5 | 2.2±0.15 | 132 | 26.4 | 34.6 | 4567.2 | 6800±25% | 9000±25% | 23.7 |
| ATQ27/18.1L-1 | 1 | 27±0.4 | 90,05±0.1 | 20±0.3 | 15.25±0.25 | 14.2±0.25 | 11.2±0.25 | 22±0.4 | 170,04±0.4 | 16.2±0.4 | 50,8±0.15 | 128 | 62.6 | 45.8 | 5862 | 6100±25% | 8000±25% | 43.2 |
| ATQ28/18.4F-1 | 2 | 28±0.4 | 9.2±0.15 | 240,3±0.4 | 18.35±0.3 | 150,3±0.25 | 13±0.25 | 240,3±0.4 | 170,9±0.4 | 130,6±0.4 | 50,8±0.15 | 155 | 65.54 | 45.8 | 7099 | 7700±25% | 10000±25% | 43.8 |
| ATQ28/14.6 | 3 | 28±0.5 | 70,3±0.15 | 16±0.3 | 18.35±0.3 | 13±0.25 | 10.5±0.2 | 23.2±0.45 | 190,4±0.45 | 160,6±0.45 | 30,7±0.15 | 111.5 | 46.99 | 39.8 | 4436 | 6000±25% | 7800±25% | 26.9 |
| ATQ22/17.8 | 4 | 22.1±0.4 | 80,9±0.15 | 14.1±0.4 | 12±0.3 | 9±0.2 | 80,7±0.2 | 170,8±0.4 | 140,9±0.4 | - | 6.35±0.15 | 68.1 | 57.79 | 44.6 | 3037.26 | 3300±25% | 4100±25% | 18.2 |
| ATQ31/19.6 | 5 | 31±0.5 | 90,8±0.2 | 270,6±0.45 | - | 170,8±0.3 | 130,7±0.2 | 24±0.5 | 180,8±0.45 | - | 60,3±0.2 | 209.1 | 64.89 | 53.3 | 11153 | 8500±25% | 10500±25% | 62 |
| ATQ23.7/13 | 6 | 230,7±0.4 | 6.5±0.15 | 170,8±0.4 | 140,7±0.3 | 90,6±0.25 | 12.2±0.25 | 21±0.4 | 13.4 минуты | 13.4 минуты | 3.5±0.15 | 98 | 30.8 | 35.4 | 3469.2 | 5500±25% | 6800±25% | 20.5 |
Примечание:
Условия испытания для значения AL: 1KHz, 0,3V и 100T.
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
