| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |
| Номер модели: | UF38 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.05-1.95 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Преимущества:
Высокая магнитная проницаемость: Ядро энергетического феррита MnZn типа UU имеет высокую первоначальную проницаемость, что позволяет ему демонстрировать отличные индуктивные свойства в диапазоне низких частот.Это эффективно преобразует низкочастотный интерференционный ток общего режима в энергию магнитного поля для хранения, тем самым уменьшая воздействие сигналов помех на схему.
Высокая насыщенность магнитной индукции: При условиях высокого тока, ядро энергетического феррита типа UU MnZn с меньшей вероятностью переходит в насыщенное состояние.Это гарантирует, что ядро может поддерживать стабильную производительность даже при значительном изменении нагрузки на схему и колебаниях тока, непрерывно и эффективно подавляя электромагнитные помехи (ЭМИ).
Хорошая стабильность при температуре: Ядро энергетического феррита MnZn типа UU обладает хорошей стабильностью в пределах определенного температурного диапазона и может поддерживать свою производительность в различных рабочих условиях.
Низкие потери: Потеря мощности ферритового ядра типа UU MnZn относительно мала, что означает, что она может уменьшить потерю энергии и тепло, вызванную вихревыми токами во время работы с высокой частотой,повышение эффективности работы и стабильности ядра.
Высокая механическая прочность: Ядро энергетического феррита MnZn типа UU обычно обладает высокой механической прочностью и может выдерживать определенные физические нагрузки, не легко повреждаясь.
Области применения
Силовые фильтры: Мощное ферритное ядро типа UU MnZn обычно используется в силовых фильтрах для подавления высокочастотного шума и помех на линиях электропередач, повышая стабильность и надежность питания.
Индукторы: из-за его высокой магнитной проницаемости и низких характеристик потерь, ядро энергетического феррита MnZn типа UU также часто используется в качестве основного материала для индукторов,обслуживающие такие функции, как хранение энергии, фильтрация и сопоставление импеданса.
Трансформаторы: Мощное ферритное ядро типа UU MnZn широко используется в небольших трансформаторах, таких как переключающие трансформаторы питания и импульсные трансформаторы.
Устранение ЭМИ в электронных устройствах: в электронных продуктах, таких как компьютеры, телевизоры, аудиооборудование и цифровые коммуникационные устройства,УФ-типа MnZn мощность ферритового ядра также используется в качестве компонента подавления EMI для уменьшения электромагнитного излучения и помех.

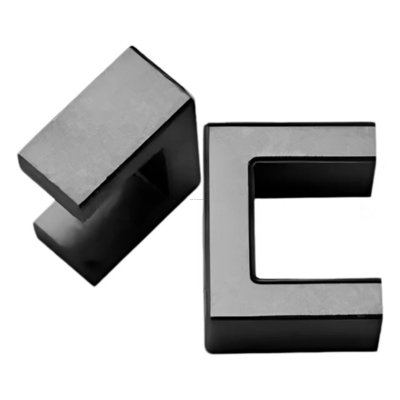

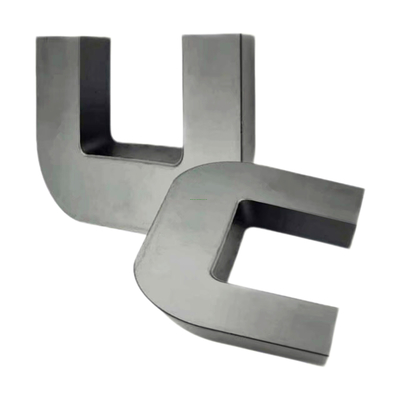

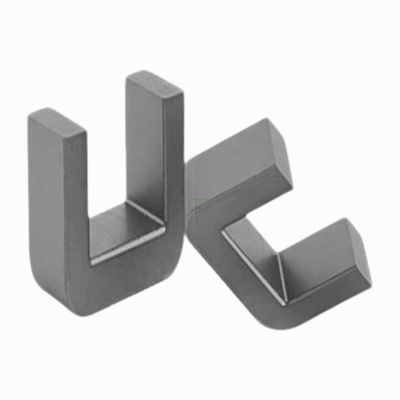

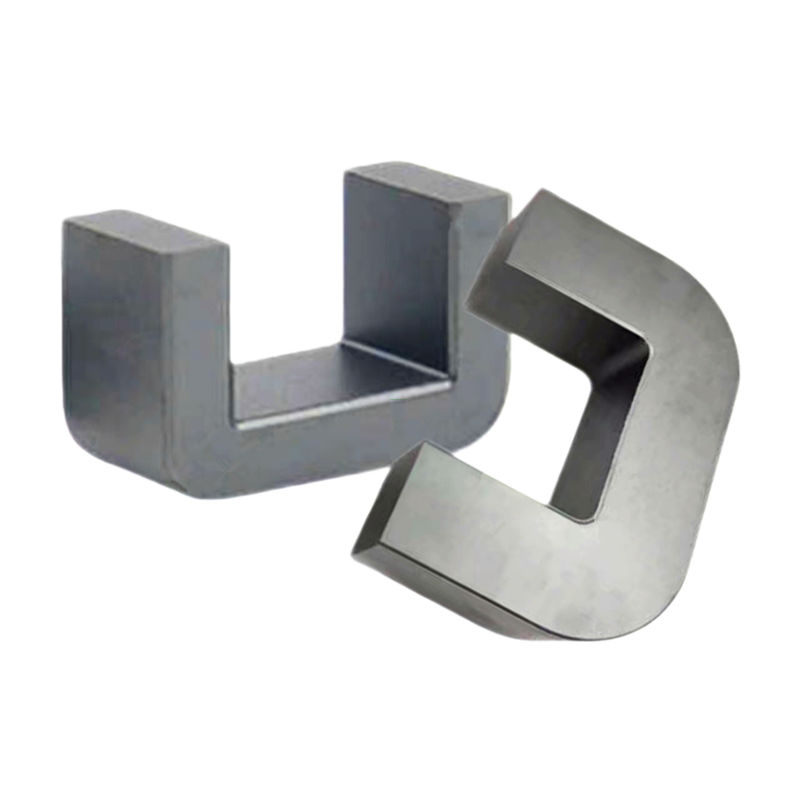

Фиг.1 Фиг.2 Фиг.3
| Спецификация | Фигура | Размер ((мм) | Эффективный параметр | Коэффициент индуктора AL ((nH/N2) | Вес | ||||||||
| А. | В. | C/C1/C2 | D | Е | F/H | Аааааа2) | Ле ((мм) | Я не знаю.3) | BP44 | BP95 | (грамм/пары) | ||
| УФ13,8/10.8 | 1 | 130,80±0.30 | 5.40±0.20 | C=13.00±0.30 C1=11.00±0.15 | 4.50±0.15 | 40,80±0.30 | 3.40±0.15 | 48.7 | 28.6 | 1392.80 | 3100±25% | 4000±25% | 9.06 |
| УФ18,6/10.6 | 1 | 18.60±0.20 | 5.30±0.20 | C=16.60±0.30 C1=11.05±0.25C2=3.0±0.15 | 50,9±0.20 | 60,80±0.30 | 3.25±0.15 | 63.9 | 35.5 | 2268.45 | 3250±25% | 4300±25% | 14.90 |
| УФ34 | 2 | 34.0±0.50 | 29.0±0.40 | 20.0±0.30 | 12.0±0.30 | 10.0±0.30 | 18.0±0.30 | 232.00 | 127.99 | 29895.10 | 3900±25% | 6000±25% | 162.60 |
| UF38 | 3 | 38.0±0.50 | 32.0±0.30 | C=22,0±0,30 C1=18,0±0.30 | 12.0±0.30 | 14.0±0.30 | 23.0±0.30 | 195.00 | 151.00 | 29445.00 | 3300±25% | 5000±25% | 173.60 |
Примечание:
Условия испытания для значения AL: 1 КГц, 0,3 В и 10 Т.
Выше приведены стандартные спецификации нашей компании, и мы можем проектировать в соответствии со специальными требованиями клиентов.
