| Место происхождения: | Китай |
| Фирменное наименование: | IKP |
| Сертификация: | CE/UL/REACH/ROHS |

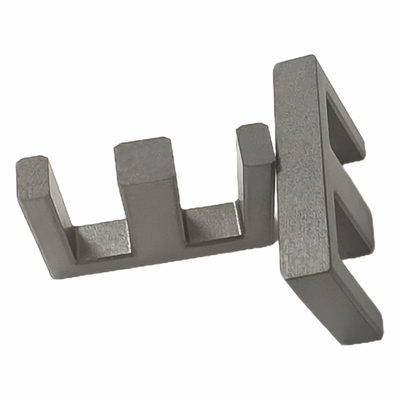

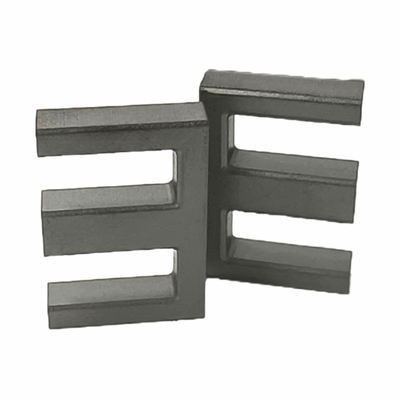

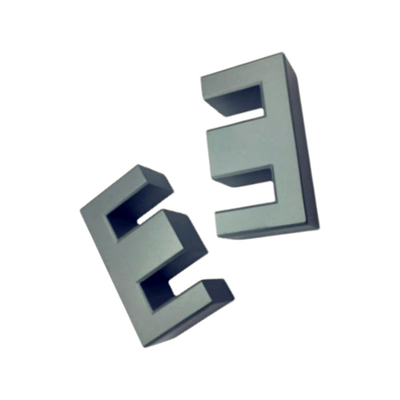

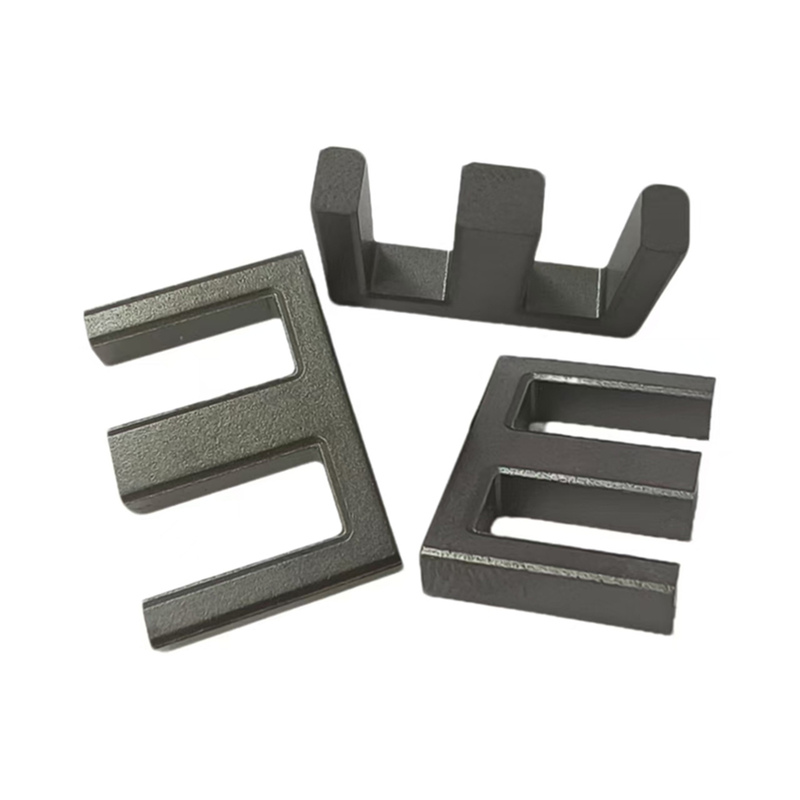

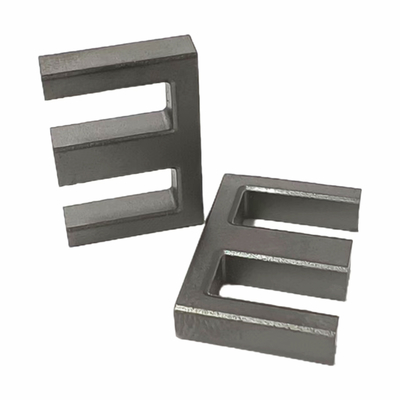

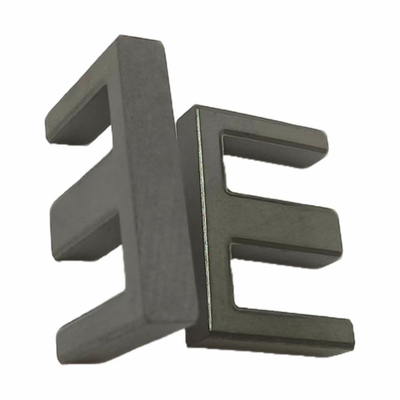

| Номер модели: | EE12 |
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | 0.008-0.2 |
| Упаковывая детали: | картонный |
| Время доставки: | 10-15 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100,000/неделя |
Преимущества
1Высокая магнитная проницаемость:
Энергоносители типа EE Mn-Zn имеют высокую магнитную проницаемость, что позволяет эффективно преобразовывать электромагнитную энергию при относительно небольшом внешнем магнитном поле.
Это означает, что при одинаковой силе магнитного поля ядра типа EE могут хранить больше магнитной энергии, тем самым улучшая скорость использования магнитной энергии.
2Низкие потери:
Этот тип ядра имеет низкие потери, особенно в высокочастотных приложениях, где он может уменьшить потери энергии и повысить эффективность устройства.
Это имеет решающее значение для электронных устройств, которые стремятся к высокой эффективности, поскольку это помогает уменьшить потребление энергии и теплопроизводство устройства.
3Хорошие температурные характеристики:
Энергоносители типа EE Mn-Zn имеют хорошие температурные характеристики при комнатной температуре, причем их потери отрицательно связаны с температурой.
Эта характеристика помогает предотвратить непрерывное повышение температуры после длительной работы устройства, тем самым поддерживая стабильную производительность устройства.
4- Дизайн с несколькими выходами:
Скелет ядра типа EE оснащен несколькими терминалами, что облегчает проектирование многовыходных трансформаторов.
Такая конструкция может удовлетворять потребностям различных схем, улучшая применимость и гибкость ядра.
5Отличная механическая прочность:
Хотя прочность Mn-Zn ферритовых колец относительно низкая, механическую прочность энергоносителей Mn-Zn типа EE можно улучшить с помощью оптимизированных процессов при производстве.
Это позволяет ядер типа EE адаптироваться к различным сценариям применения, включая некоторые среды, требующие определенной механической прочности.
Области применения
1Поле связи:
Энергоносители типа EE Mn-Zn широко используются в таких программах, как управляемые программой терминалы обмена и высокоточное электронное оборудование.
Как важная часть широкополосных трансформаторов, индукторов, изоляционных трансформаторов и соответствующих трансформаторов, они обеспечивают стабильную и надежную электромагнитную поддержку этих устройств.
2Силовая система:
В трансформаторах и заглушителях, DVD-направлениях, вспышках камер, коммуникационном оборудовании и других электронных устройствах также играют важную роль энергоносители типа EE Mn-Zn.
Они помогают улучшить эффективность преобразования и стабильность источника питания и уменьшить электромагнитные помехи.
3Другие области:
Энергоносители типа EE Mn-Zn также используются в различных электронных устройствах, таких как трансформаторы питания, импульсные трансформаторы и электронные балласты.
Их превосходные характеристики обеспечивают стабильную и надежную электромагнитную поддержку этих устройств, отвечая потребностям различных областей применения.
Фиг.1
| Спецификация | Размер ((мм) | Эффективный параметр | BP44 | BP95 | Вес (грамм/пары) | |||||||
| А. | В. | В | D | Е | F | Аааааа2) | Ле ((мм) | Я не знаю.3) | Коэффициент индуктора AL ((nH/N2) | |||
| EE12/6/5 | 120,00±0.35 | 60,00±0.20 | 50,00±0.20 | 2.50±0.20 | 90,0 мин | 40,4±0.2 | 13.30 | 29.00 | 385.70 | 900±25% | 1100±25% | 2.40 |
| EE12.4/6/7 | 12.40±0.40 | 5.60±0.20 | 6.90±0.20 | 2.70±0.20 | 9.2 мин. | 4.2±0.2 | 19.10 | 28.00 | 534.80 | 1300±25% | 1500±25% | 3.30 |
| EF12.9/6/3.4 | 130,00±0.30 | 6.50±0.20 | 3.40±0.20 | 3.40±0.20 | 9.7 мин. | 5±0.2 | 12.34 | 30.84 | 280.60 | 750±25% | 950±25% | 2.05 |
| EF12.6/7/4 | 12.70±0.40 | 6.90±0.20 | 3.70±0.20 | 3.70±0.20 | 8.8 мин. | 40,9±0.2 | 13.60 | 31.00 | 421.60 | 800±25% | 1000±25% | 2.34 |
| EF12.6/7/4A | 12.70±0.40 | 60,80±0.20 | 3.60±0.20 | 3.60±0.20 | 9.2 мин. | 5±0.2 | 12.78 | 32.00 | 409.10 | 850±25% | 1000±25% | 2.38 |
| EF13.5/6/4 | 13.50±0.30 | 6.25±0.20 | 3.50±0.20 | 3.50±0.20 | 9.8 мин. | 4.5±0.2 | 12.14 | 30.05 | 364.50 | 800±25% | 1000±25% | 2.40 |
| EF13.5/6/7.2 | 13.50±0.30 | 7.20±0.20 | 7.20±0.20 | 3.50±0.20 | 9.8 мин. | 5.2±0.2 | 25.50 | 33.20 | 846.60 | 1600±25% | 2000±25% | 5.00 |
| EF13.6/5/12-1 | 13.60±0.30 | 5.40±0.20 | 11.95±0.20 | 30,00±0.20 | 100,0 мин | 30,9±0.2 | 36.70 | 27.30 | 1001.91 | 2000±25% | 3000±25% | 6.15 |
| EF14/7/4 | 13.70±0.30 | 60,80±0.20 | 3.50±0.20 | 3.50±0.20 | 10.10 мин. | 40,8±0.2 | 12.40 | 31.80 | 394.32 | 800±25% | 1000±25% | 2.35 |
| EE13/6/6D | 13.1±0.30 | 6.25±0.20 | 6.1±0.20 | 20,7±0.20 | 100,0 мин | 40,85±0.2 | 16.90 | 31.40 | 530.66 | 1100±25% | 1300±25% | 3.37 |
| EE13/6/9.8D | 13.1±0.30 | 6.25±0.20 | 90,8±0.20 | 20,7±0.20 | 100,0 мин | 40,85±0.2 | 26.75 | 31.40 | 839.95 | 1700±25% | 2050±25% | 5.50 |
| EE13/7/6B | 13.1±0.30 | 60,80±0.20 | 6.1±0.20 | 20,7±0.20 | 100,0 мин | 50,4±0.2 | 16.60 | 33.80 | 561.08 | 1100±25% | 1300±25% | 3.58 |
| EE13.4/6/6 | 130,4±0.35 | 6.2±0.20 | 6.25±0.15 | 20,8±0.15 | 100,3 мин. | 40,7±0.2 | 17.50 | 31.10 | 549.20 | 1100±25% | 1300±25% | 3.40 |
| EE13.5/6/6 | 13.5±0.30 | 6.25±0.20 | 6.1±0.20 | 20,7±0.20 | 100,4 мин. | 40,9±0.2 | 16.50 | 31.90 | 526.35 | 1100±25% | 1300±25% | 3.20 |
| EE13.5/7/6 | 13.5±0.30 | 6.50±0.20 | 6.1±0.20 | 20,7±0.20 | 100,4 мин. | 5.1±0.2 | 16.50 | 32.70 | 539.55 | 1100±25% | 1300±25% | 3.25 |
| EE13.5/7/10 | 13.5±0.30 | 6.50±0.20 | 90,8±0.20 | 20,7±0.20 | 100,4 мин. | 5.1±0.2 | 27.30 | 32.90 | 898.17 | 1800±25% | 2100±25% | 5.30 |
| EE14/5/6H | 14.0±0.30 | 4.90±0.15 | 60,00±0.20 | 2.90±0.20 | 10.7 мин. | 3.4+0.15-0.1 | 17.80 | 26.40 | 469.92 | 1200±25% | 1400±25% | 3.40 |
| EE14/5/6A | 14.0±0.30 | 5.40±0.15 | 60,00±0.20 | 2.90±0.20 | 10.7 мин. | 3.9+0.15-0.1 | 17.80 | 28.40 | 505.52 | 1000±25% | 1400±25% | 3.40 |
| EE14/6/6А | 14.0±0.30 | 6.20±0.15 | 60,00±0.20 | 2.90±0.20 | 10.7 мин. | 4.7+0.15-0.1 | 17.80 | 31.56 | 561.77 | 1000±25% | 1250±25% | 3.90 |
| EE14/4/8C | 14.0±0.30 | 4.20±0.15 | 7.90±0.20 | 3.50±0.20 | 10.2 мин. | 3.1+0.15-0.1 | 21.77 | 22.86 | 497.80 | 2000±25% | 2800±25% | 4.00 |
| EE16/8/5B | 16.0±0.30 | 70,8±0.20 | 4.9+0.15-0.05 | 4.2±0.20 | 11.7 мин. | 50,8±0.2 | 20.20 | 37.30 | 753.46 | 1100±25% | 1400±25% | 4.46 |
| EE16/7/5D | 16.2±0.40 | 70,4±0.20 | 40,8±0.20 | 4.0±0.20 | 11.8 мин. | 50,4±0.2 | 19.20 | 36.00 | 691.20 | 1100±25% | 1300±25% | 3.90 |
| EE16/7/7D | 16.2±0.40 | 70,4±0.20 | 60,8±0.20 | 4.0±0.20 | 11.8 мин. | 50,4±0.2 | 27.40 | 36.20 | 991.88 | 1600±25% | 2000±25% | 5.85 |
| EE16/7/8D | 16.2±0.40 | 70,4±0.20 | 8.0±0.20 | 4.0±0.20 | 11.8 мин. | 50,4±0.2 | 32.00 | 36.10 | 1155.20 | 1800±25% | 2200±25% | 6.70 |
| EE16/7/10D | 16.2±0.40 | 70,4±0.20 | 90,8±0.20 | 4.0±0.20 | 11.8 мин. | 50,4±0.2 | 40.00 | 36.08 | 1443.20 | 2000±25% | 2600±25% | 9.00 |
| EE16.2/6/8.9А | 16.2±0.40 | 5.55±0.20 | 80,9±0.20 | 4.2±0.20 | 12.50 мин. | 3.55±0.2 | 36.00 | 27.90 | 1004.40 | 3120±25% | 4350±25% | 6.00 |
| EE16.4/7/8 | 16.55 максимум | 60,9±0.20 | 8.0±0.20 | 4.0±0.20 | 120,3 мин. | 40,9±0.2 | 31.60 | 34.30 | 1083.88 | 1900±25% | 2400±25% | 6.38 |
| EE16/7/6.8C | 16.0±0.30 | 7.2±0.20 | 60,8±0.20 | 3.2±0.20 | 12.50 мин. | 5.5±0.15 | 22.20 | 36.76 | 816.07 | 1000±25% | 1200±25% | 4.60 |
| EE16/7/5-2 | 16.0±0.3 | 7.2±0.15 | 40,8±0.20 | 4.0±0.20 | 12.0±0.3 | 5.2±0.2 | 18.50 | 35.50 | 656.75 | 1100±25% | 1300±25% | 4.00 |
| EE16/13/8-2 | 16.0±0.3 | 6.5±0.15 | 8.0±0.20 | 4.0±0.20 | 12.0±0.3 | 4.5±0.2 | 32.00 | 32.30 | 1034.00 | 2050±25% | 2650±25% | 6.70 |
| EE16.6/6/8 | 160,7±0.30 | 5.90±0.15 | 70,8±0.20 | 4.0±0.15 | 120,9±0.30 | 4±0.15 | 30.08 | 30.50 | 917.44 | 1800±25% | 2200±25% | 5.50 |
| EEL16/12/5 | 16.0±0.40 | 120,4±0.20 | 40,8±0.20 | 4.0±0.20 | 11.7 мин. | 10.2±0.2 | 19.10 | 55.40 | 1058.14 | 850±25% | 1050±25% | 6.56 |
| EEL16/12/1.8-1 | 16.0±0.50 | 12.0±0.30 | 10,8±0.20 | 7.0±0.20 | 120,4 мин. | 100,4±0.3 | 6.61 | 48.06 | 317.70 | 800±25% | 1000±25% | 2.80 |
| EEL17/12/5 | 17.2±0.30 | 12.5±0.20 | 40,85±0.20 | 4.0±0.20 | 12.8 мин. | 100,3±0.2 | 19.90 | 56.90 | 1132.31 | 800±25% | 1100±25% | 6.90 |
| EE17/7/5 | 160,7±0.40 | 70,4±0.20 | 40,8±0.20 | 4.0±0.20 | 120,5 мин. | 50,4±0.2 | 19.20 | 37.33 | 716.74 | 1100±25% | 1300±25% | 3.80 |
| EE17/8/5 | 160,8±0.40 | 70,8±0.20 | 40,8±0.20 | 4.0±0.20 | 120,5 мин. | 50,8±0.2 | 19.03 | 38.34 | 729.61 | 1000±25% | 1250±25% | 3.80 |
| EE17/7/6.8 | 160,7±0.40 | 70,4±0.20 | 60,8±0.20 | 4.0±0.20 | 120,5 мин. | 50,4±0.2 | 27.10 | 37.30 | 1010.83 | 1500±25% | 1800±25% | 5.40 |
| EE17/7/9.8 | 160,7±0.40 | 70,4±0.20 | 90,8±0.20 | 4.0±0.20 | 120,5 мин. | 50,4±0.2 | 38.80 | 36.64 | 1421.63 | 2200±25% | 2800±25% | 8.00 |
| EE17/8/12.5 | 160,7±0.40 | 70,8±0.20 | 12.5±0.20 | 4.0±0.20 | 120,5 мин. | 50,8±0.2 | 49.50 | 38.35 | 1898.33 | 2800±25% | 3200±25% | 10.70 |
| EE17/10/9.7C | 17.20±0.40 | 70,8±0.20 | 90,8±0.20 | 4.0±0.20 | 12.7 мин. | 50,8±0.2 | 39.50 | 38.65 | 1526.68 | 2000±25% | 2600±25% | 10.70 |
| EE17.2/8/9.8 | 17.20±0.40 | 70,8±0.20 | 90,8±0.20 | 4.0±0.20 | 12.70 мин. | 50,8±0.2 | 39.50 | 38.65 | 1526.68 | 2200±25% | 2800±25% | 8.50 |
| EE17.2/8/12.6 | 17.20±0.40 | 70,8±0.20 | 120,6±0.20 | 4.0±0.20 | 12.70 мин. | 50,8±0.2 | 50.80 | 38.65 | 1963.42 | 2900±25% | 3300±25% | 11.12 |
| EE17.4/7/6.8 | 17.40±0.40 | 7.5±0.20 | 60,8±0.20 | 4.0±0.20 | 13.10 мин. | 5.5±0.2 | 26.70 | 39.00 | 1041.30 | 1500±25% | 1700±25% | 5.54 |
| EE17.4/7/7.3 | 17.40±0.40 | 7.5±0.20 | 70,3±0.20 | 4.0±0.20 | 13.10 мин. | 5.5±0.2 | 28.80 | 37.80 | 1088.64 | 1600±25% | 1800±25% | 5.92 |
| EE17.4/8/9.8 | 17.40±0.40 | 70,9±0.20 | 90,8±0.20 | 4.0±0.20 | 13.10 мин. | 50,9±0.2 | 38.70 | 39.30 | 1520.91 | 2000±25% | 2600±25% | 8.10 |
| EE17.4/8/12.6 | 17.40±0.40 | 70,8±0.20 | 120,6±0.20 | 4.0±0.20 | 13.10 мин. | 50,8±0.2 | 49.96 | 38.94 | 1945.5 | 3200±25% | 3800±25% | 10.80 |
| EE17.5/6/7.5 | 17.5±0.40 | 60,4±0.15 | 7.5±0.20 | 5.20±0.20 | 12.2 мин. | 4±0.15 | 38.23 | 30.70 | 1173.66 | 2000±25% | 3000±25% | 6.80 |
| EE18.4/6/7.4 | 180,4±0.40 | 6.2±0.20 | 70,4±0.20 | 5.50±0.20 | 12.7 мин. | 30,7±0.15 | 39.50 | 30.40 | 1200.80 | 2000±25% | 2900±25% | 7.05 |
| EF16/6/5 | 16.1±0.30 | 6.1±0.20 | 4.5±0.20 | 4.5±0.20 | 11.7 мин. | 4±0.2 | 19.30 | 30.20 | 582.86 | 1100±25% | 1600±25% | 3.20 |
| EF16/6/7 | 16.1±0.30 | 5.75±0.15 | 7.15±0.20 | 4.5±0.20 | 11.7 мин. | 30,7±0.15 | 31.30 | 27.88 | 872.64 | 2300±25% | 2500±25% | 5.16 |
| EF16.5/8/5 | 16.5±0.40 | 8.2±0.20 | 4.5±0.20 | 4.55±0.20 | 11.7 мин. | 50,9±0.2 | 19.90 | 38.20 | 760.18 | 1200±25% | 1450±25% | 4.06 |
| EF16.5/6/8 | 16.5±0.40 | 6.1±0.20 | 8.0±0.20 | 4.55±0.20 | 11.7 мин. | 4±0.2 | 34.50 | 30.40 | 1048.80 | 2100±25% | 3000±25% | 7.30 |
| EF16.6/6/8 | 160,6±0.40 | 6.0±0.20 | 8.0±0.20 | 4.55±0.20 | 120,0 мин | 4±0.2 | 33.30 | 30.45 | 1013.99 | 2200±25% | 3000±25% | 5.86 |
| EF17.5/8/8.4 | 17.5±0.40 | 7.5±0.20 | 80,4±0.20 | 4.55±0.20 | 120,4 мин. | 5.5±0.2 | 36.70 | 36.90 | 1354.23 | 2300±25% | 3200±25% | 8.35 |
| EE18.8/8/9.2 | 180,8±0.40 | 70,8±0.20 | 9.2±0.20 | 5.10±0.20 | 12.8 мин. | 5±0.2 | 36.70 | 36.90 | 1354.23 | 2300±25% | 3200±25% | 8.35 |
| EE19/8/5 | 19.2±0.40 | 8.1±0.20 | 40,85±0.20 | 4.60±0.20 | 14.1 мин | 50,8±0.2 | 22.10 | 40.20 | 888.42 | 1200±25% | 1300±25% | 5.10 |
| EE19/8/10 | 19.2±0.40 | 8.1±0.20 | 90,6±0.20 | 4.60±0.20 | 14.1 мин | 50,8±0.2 | 45.40 | 40.00 | 1816.00 | 2000±25% | 3000±25% | 10.60 |
| EE19/8/5D | 19.5±0.40 | 80,3±0.20 | 5.0±0.20 | 40,85±0.20 | 140,00 мин. | 50,8±0.2 | 25.00 | 40.50 | 1012.50 | 1300±25% | 1500±25% | 5.65 |
| EE19/8/5E | 19.1±0.30 | 8.1±0.20 | 40,85±0.20 | 40,85±0.20 | 14.20 мин. | 50,8±0.2 | 23.30 | 39.20 | 913.00 | 1300±25% | 1500±25% | 5.60 |
| EEL19/14/5 | 20.2±0.40 | 130,8±0.30 | 5.0±0.25 | 5.0±0.25 | 14.8 мин. | 110,3±0.3 | 24.10 | 63.00 | 1518.30 | 1000±25% | 1200±25% | 9.20 |
| EE19.8/8/4.8 | 190,8±0.40 | 80,3±0.30 | 40,8±0.25 | 40,85±0.25 | 15.2 мин. | 50,9±0.3 | 22.01 | 41.51 | 913.49 | 1200±25% | 1500±25% | 5.40 |
| EE19.9/8/10.1 | 190,9±0.40 | 8.30±0.20 | 10.1±0.20 | 50,05±0.20 | 140,5 мин. | 50,7±0.2 | 51.30 | 40.70 | 2087.91 | 3000±25% | 3800±25% | 12.20 |
| EE19.9/8/12.1 | 190,9±0.40 | 8.30±0.20 | 12.1±0.20 | 50,05±0.20 | 140,5 мин. | 50,7±0.2 | 61.50 | 40.70 | 2503.05 | 3700±25% | 4600±25% | 14.60 |
| EE20/8/5 | 20.2±0.40 | 8.10±0.20 | 40,8±0.20 | 40,8±0.20 | 150,0 мин | 50,8±0.2 | 22.98 | 41.02 | 942.64 | 1150±25% | 1500±25% | 5.54 |
| EE20.5/10.7/7 | 20.5±0.70 | 10.95±0.20 | 7.0±0.20 | 5.0±0.20 | 140,0 мин | 7.35±0.2 | 38.80 | 48.50 | 1881.80 | 1800±25% | 2400±25% | 11.10 |
| EF20/10/6 | 20.0±0.40 | 10.1±0.20 | 50,7±0.20 | 50,7±0.20 | 14.1 мин | 7.2±0.2 | 32.20 | 46.50 | 1497.30 | 1500±25% | 2000±25% | 8.40 |
| EF20/10/9 | 20.0±0.40 | 90,9±0.20 | 80,8±0.20 | 50,7±0.20 | 14.1 мин | 7.2±0.2 | 50.10 | 46.00 | 2304.60 | 2500±25% | 3200±25% | 13.00 |
| EF20/10/11 | 20.0±0.40 | 90,9±0.20 | 10.75±0.25 | 50,7±0.20 | 14.1 мин | 7.2±0.2 | 61.50 | 46.00 | 2829.00 | 3000±25% | 3800±25% | 15.70 |
| EF20/10.5/6F | 200,4±0.40 | 10.5±0.20 | 5.70±0.20 | 50,7±0.20 | 140,6 мин. | 70,8±0.2 | 31.67 | 49.12 | 1515.70 | 1450±25% | 1950±25% | 8.55 |
| EF20/10.75/10.6B | 20.0±0.40 | 10.75±0.20 | 10.60±0.25 | 50,7±0.20 | 14.1 мин | 70,6±0.2 | 61.10 | 48.40 | 2957.24 | 2800±25% | 3600±25% | 16.80 |
| EF20/10/18 | 20.0±0.40 | 100,4±0.20 | 17.60±0.30 | 50,7±0.20 | 14.1 мин | 70,6±0.2 | 98.50 | 48.00 | 4728.00 | 4800±25% | 5400±25% | 26.00 |
| EF20/10/6E | 20.1±0.40 | 10.0±0.20 | 5.70±0.20 | 50,7±0.20 | 14.7 мин. | 70,4±0.2 | 30.10 | 47.15 | 1419.22 | 1500±25% | 2000±25% | 8.26 |
| EF20/10/11E | 20.1±0.40 | 10.0±0.20 | 11.0±0.20 | 50,7±0.20 | 140,3 мин. | 70,3±0.2 | 60.00 | 46.80 | 2808.00 | 3000±25% | 3700±25% | 15.60 |
| EF20/07/16 | 20.15±0.40 | 7.40±0.20 | 16.0±0.25 | 50,7±0.20 | 140,4 мин. | 4.5±0.2 | 91.20 | 36.20 | 3302.20 | 4700±25% | 6000±25% | 19.60 |
| EF20.4/7.75/15.8 | 200,4±0.40 | 7.75±0.20 | 150,8±0.25 | 50,7±0.20 | 140,5 мин. | 40,7±0.2 | 91.10 | 37.10 | 3379.81 | 4000±25% | 6600±25% | 20.40 |
| EF21/10/6 | 21.0±0.40 | 10.25±0.20 | 50,7±0.20 | 50,7±0.20 | 15.1 мин | 7.5±0.2 | 31.20 | 48.20 | 1503.84 | 1400±25% | 2000±25% | 8.26 |
| EF21/9/11 | 21.0±0.50 | 90,00±0.20 | 10.75±0.25 | 50,7±0.20 | 15.1 мин | 6.2±0.2 | 57.40 | 43.50 | 2496.90 | 3200±25% | 4200±25% | 14.20 |
| EE22/10/6C | 22.0±0.40 | 90,4±0.25 | 5.75±0.20 | 5.75±0.20 | 16.0±0.40 | 50,6±0.25 | 36.30 | 42.80 | 1553.64 | 1800±25% | 2400±25% | 9.14 |
| EE22/10/8.7 | 220,3±0.40 | 9.5±0.25 | 8.70±0.20 | 5.75±0.20 | 15.9 мин. | 50,6±0.25 | 54.60 | 43.15 | 2355.99 | 2800±25% | 3600±25% | 13.90 |
| EE22/10/6B | 220,3±0.40 | 90,4±0.25 | 5.75±0.20 | 5.70±0.20 | 16.20 мин. | 50,6±0.25 | 35.50 | 43.10 | 1530.05 | 1800±25% | 2400±25% | 9.14 |
| EE22/10/8.7B | 220,3±0.40 | 9.5±0.25 | 8.70±0.20 | 5.70±0.20 | 16.20 мин. | 50,6±0.25 | 54.30 | 43.20 | 2345.76 | 2200±25% | 3600±25% | 14.10 |
| EE22/9/11 | 22.0±0.40 | 80,85±0.20 | 10.90±0.20 | 6.40±0.20 | 160,00 мин. | 6±0.2 | 63.90 | 43.10 | 2754.09 | 3000±25% | 3800±25% | 15.60 |
| EE22/13/8D | 22.0±0.40 | 120,8±0.20 | 80,00±0.20 | 5.50±0.20 | 16.60 мин. | 90,8±0.2 | 43.20 | 59.30 | 2561.76 | 2000±25% | 2500±25% | 14.26 |
| EEL22/13/6-1 | 22.0±0.40 | 12.60±0.20 | 5.75±0.20 | 5.75±0.20 | 15.60 мин. | 9.0±0.2 | 35.83 | 56.25 | 2015.44 | 1600±25% | 2000±25% | 12.50 |
| EEL22/15/6 | 22.2±0.40 | 15.35±0.20 | 5.75±0.20 | 5.75±0.20 | 15.90 мин. | 11.35±0.2 | 34.30 | 66.00 | 2263.80 | 1200±25% | 1500±25% | 14.50 |
| EE23/9/8.7E | 220,9±0.40 | 9.0±0.20 | 8.70±0.20 | 5.70±0.20 | 17.50 мин. | 50,6±0.2 | 49.95 | 43.70 | 2182.82 | 2600±25% | 3800±25% | 13.10 |
| EE23/10/6 | 220,9±0.40 | 90,6±0.20 | 60,00±0.20 | 6.10±0.20 | 15.70 мин. | 50,8±0.2 | 39.50 | 44.00 | 1738.00 | 1900±25% | 2300±25% | 9.90 |
| EE23/9.6/5.75F | 23.0±0.40 | 90,6±0.20 | 5.75±0.20 | 50,80±0.20 | 16.80 мин. | 50,9±0.2 | 35.97 | 44.95 | 1616.85 | ±25% | ±25% | 9.50 |
| EE23.3/9.4/10 | 230,3±0.40 | 90,4±0.20 | 5.75±0.20 | 5.75±0.20 | 170,00 мин. | 6±0.2 | 35.23 | 45.37 | 1598.39 | 1900±25% | 2300±25% | 9.30 |
| EE23.5/10.5/11 | 23.5±0.40 | 10.50±0.20 | 110,00±0.20 | 6.70±0.20 | 16.30 мин. | 7.1±0.2 | 73.65 | 49.16 | 3620.63 | 3500±25% | 4200±25% | 20.70 |
| EE23.5/12/11 | 23.5±0.40 | 120,00±0.20 | 110,00±0.20 | 70,80±0.20 | 16.30 мин. | 7.1±0.2 | 84.83 | 49.90 | 4233.50 | 3500±25% | 4400±25% | 25.40 |
| EE24/9/8.2 | 24.0±0.40 | 9.30±0.20 | 8.20±0.20 | 7.20±0.20 | 17.60 мин. | 50,7±0.2 | 55.20 | 44.15 | 2437.10 | 2600±25% | 3500±25% | 14.50 |
| EE25/10/6 | 250,4±0.50 | 10.0±0.20 | 60,4±0.20 | 6.35±0.20 | 18.55 мин. | 60,9±0.2 | 40.00 | 49.70 | 1988.00 | 1800±25% | 2600±25% | 11.50 |
| EE25/10/6-1 | 250,4±0.4 | 9.95±0.15 | 6.35±0.20 | 6.35±0.20 | 19.0±0.40 | 6.75±0.15 | 40.40 | 48.00 | 1939.00 | 1800±25% | 2600±25% | 11.60 |
| EEL25/16/6 | 250,6±0.40 | 16.1±0.25 | 6.35±0.30 | 6.35±0.30 | 19.0±0.50 | 13.1±0.25 | 39.90 | 74.70 | 2980.53 | 1350±25% | 1800±25% | 18.00 |
| EF25/19/10 | 240,9±0.5 | 9.5±0.20 | 90,4±0.25 | 7.20±0.25 | 17.40 мин. | 50,9±0.2 | 67.68 | 45.41 | 3073.35 | 3200±25% | 4200±25% | 17.60 |
| EF25/13/7 | 250,05±0.75 | 12.55±0.25 | 7.20±0.30 | 7.25±0.25 | 17.50 мин. | 8.95±0.25 | 51.90 | 57.90 | 3005.01 | 2000±25% | 2700±25% | 16.50 |
| EF25/13/9 | 250,05±0.75 | 12.55±0.25 | 80,85±0.25 | 7.25±0.25 | 17.50 мин. | 8.95±0.25 | 63.40 | 57.90 | 3670.86 | 2500±25% | 3100±25% | 20.20 |
| EF25/13/11 | 250,05±0.75 | 12.55±0.25 | 10.75±0.25 | 7.25±0.25 | 17.50 мин. | 8.95±0.25 | 76.00 | 58.60 | 4453.60 | 3000±25% | 3800±25% | 24.56 |
| EF25/07/15 | 250,05±0.40 | 7.40±0.20 | 150,05±0.25 | 7.25±0.25 | 17.60 мин. | 3.95±0.2 | 106.34 | 37.51 | 3988.81 | 6200±25% | 8000±25% | 23.50 |
| EF25/19/9.4 | 240,9±0.5 | 9.5±0.20 | 90,4±0.25 | 7.20±0.25 | 17.40 мин. | 50,9±0.2 | 67.68 | 45.41 | 3073.35 | 3200±25% | 4200±25% | 17.80 |
| EF25.5/13/7 | 25.50±0.50 | 12.70±0.20 | 7.20±0.20 | 7.20±0.20 | 18.40 мин. | 9.1±0.2 | 50.15 | 59.10 | 2963.87 | 2000±25% | 2700±25% | 16.40 |
| EF26/7/11 | 26.2±0.4 | 70,00±0.15 | 10.75±0.30 | 7.25±0.20 | 19.0±0.30 | 30,6±0.15 | 75.25 | 37.43 | 2816.61 | 3000±25% | 4000±25% | 17.00 |
| EF26/13/7 | 26.0±0.5 | 13.0±0.20 | 7.20±0.30 | 7.20±0.20 | 19.50 мин. | 9.5±0.2 | 47.80 | 61.10 | 2920.58 | 1850±25% | 2300±25% | 16.70 |
| EE28/10/11 | 28.0±0.6 | 10.75±0.25 | 10.50±0.20 | 7.20±0.30 | 18.60 мин. | 6.65±0.25 | 83.10 | 51.30 | 4300.00 | 3600±25% | 4400±25% | 24.70 |
| EE28.5/10/11 | 28.5±0.5 | 10.40±0.25 | 10.70±0.20 | 7.25±0.30 | 200,00 мин. | 6.40±0.25 | 81.00 | 51.50 | 4171.50 | 3800±25% | 4600±25% | 22.10 |
| EE30/15/7A | 30.0±0.5 | 15.0±0.20 | 70,05±0.20 | 6.95±0.20 | 19.50 мин. | 10±0.25 | 59.20 | 65.70 | 3889.44 | 2400±25% | 2900±25% | 23.70 |
| EE30/13/11 | 30.0±0.6 | 13.25±0.25 | 10.60±0.20 | 10.60±0.20 | 19.80 мин. | 80,6±0.25 | 104.00 | 59.30 | 6167.20 | 3500±25% | 4300±25% | 34.40 |
| EE30/12/6.7-1 | 30.0±0.5 | 11.50±0.15 | 6.70±0.20 | 6.70±0.20 | 21.0±0.50 | 6.75±0.15 | 54.60 | 53.80 | 2937.48 | 2300±25% | 2900±25% | 17.60 |
| EE31/13/9 | 300,9±0.60 | 130,4±0.20 | 90,4±0.30 | 90,4±0.30 | 21.9 мин. | 8.90±0.3 | 84.40 | 62.60 | 5280.00 | 2950±25% | 3600±25% | 29.80 |
| EE33/15/13 | 33.0±0.80 | 140,8±0.20 | 120,7±0.30 | 90,8±0.30 | 23.7 мин. | 10±0.2 | 115.10 | 69.20 | 7965.40 | 3700±25% | 4500±25% | 43.80 |
| EE35/14.4/9.5 | 340,9±0.70 | 14.45±0.20 | 9.50±0.30 | 90,4±0.30 | 25.40 мин. | 90,8±0.2 | 87.30 | 70.30 | 6137.19 | 3800±25% | 3500±25% | 33.60 |
| EE40/17/12 | 40.0±0.60 | 17.10±0.20 | 12.0±0.30 | 11.70±0.30 | 27.50 мин. | 100,3±0.2 | 146.10 | 77.45 | 11315.45 | 4200±25% | 6000±25% | 62.80 |
| EE41/16/13 | 410,3±0.50 | 150,8±0.25 | 120,7±0.25 | 120,7±0.25 | 280,0 мин | 9.55±0.25 | 161.20 | 73.90 | 11912.68 | 5500±25% | 6700±25% | 66.70 |
| EE42/21/15 | 42.0±0.50 | 21.2±0.25 | 15.0±0.30 | 12.0±0.30 | 290,5 мин. | 150,4±0.25 | 177.00 | 98.30 | 17399.10 | 4000±25% | 6000±25% | 94.50 |
| EE42/21/20 | 42.0±0.50 | 21.2±0.25 | 20.0±0.30 | 12.0±0.30 | 290,5 мин. | 150,4±0.25 | 236.20 | 98.30 | 23218.46 | 6300±25% | 7700±25% | 129.00 |
| EE42/7/16.5B | 42.0±0.60 | 60,80±0.20 | 16.5±0.30 | 40,8±0.20 | 370,00 мин. | 4.5±0.2 | 77.10 | 57.80 | 4456.38 | 2800±25% | 3500±25% | 29.50 |
| EE42/7/24А | 42.0±0.60 | 60,80±0.20 | 24.0±0.30 | 6.0±0.20 | 35.40 мин. | 30,8±0.2 | 144.00 | 54.60 | 7862.40 | 6200±25% | 8000±25% | 48.80 |
| EE42.5/22/20 | 42.5±0.50 | 21.5±0.25 | 20.0±0.40 | 12.0±0.30 | 300,0 мин | 15.45±0.25 | 240.50 | 99.30 | 23881.65 | 6300±25% | 7700±25% | 130.70 |
| EE42.5/22/25 | 42.5±0.50 | 21.5±0.25 | 240,8±0.40 | 12.0±0.30 | 300,0 мин | 15.45±0.25 | 298.60 | 99.30 | 29650.98 | 7200±25% | 9000±25% | 162.00 |
| EE50/6/16.5 | 50.0±0.60 | 6.45±0.15 | 16.50±0.30 | 5.60±0.2 | 43.40 мин. | 30,7±0.15 | 92.50 | 62.25 | 5758.13 | 3500±25% | 4400±25% | 37.55 |
| EE50/8/20.3D | 50.0±0.50 | 7.70±0.15 | 20.30±0.30 | 6.50±0.2 | 430,00 мин. | 40,8±0.15 | 122.30 | 65.70 | 8035.11 | 3800±25% | 4800±25% | 51.00 |
| EE50/27/15 | 50.0±0.70 | 27.2±0.20 | 14.60±0.30 | 14.60±0.3 | 34.10 мин. | 180,6±0.2 | 225.20 | 119.50 | 26911.40 | 5000±25% | 6000±25% | 147.30 |
| EE51.3/14.4/23.8 | 510,3±0.80 | 140,4±0.20 | 230,8±0.40 | 15.0±0.3 | 360,9±0.8 | 7.2±0.2 | 346.40 | 73.50 | 25460.40 | 12000±25% | 14800±25% | 146.00 |
| EE55/28/21 | 550,0±1.00 | 27.5±0.30 | 20.75±0.30 | 16.95±0.35 | 370,5 мин. | 180,9±0.4 | 349.00 | 124.00 | 43200.00 | 6000±25% | 8400±25% | 236.60 |
| EE55/28/25 | 550,0±1.00 | 27.5±0.30 | 240,7±0.30 | 16.95±0.35 | 370,5 мин. | 180,9±0.4 | 420.00 | 124.00 | 52100.00 | 7000±25% | 9500±25% | 280.40 |
| EE60/4.5/50 | 600,3±0.70 | 4.50±0.15 | 50.0±0.50 | 10.0±0.30 | 520,3±0.7 | 2±0.15 | 270.60 | 59.50 | 16100.70 | - | 1400±25% | 114.00 |
| EE60/5.7/50 | 600,3±0.70 | 5.70±0.15 | 50.0±0.50 | 10.0±0.30 | 520,3±0.7 | 3±0.15 | 295.00 | 63.50 | 18732.50 | - | 1450±25% | 126.80 |
| EE65/33/27 | 65.1±1.40 | 32.5±0.30 | 260,9±0.50 | 19.65±0.35 | 44.2 мин. | 220,6±0.4 | 535.00 | 147.00 | 78600.00 | 8000±25% | 10080±25% | 419.00 |
| EE70/33/32 | 70.5±1.20 | 32.95±0.30 | 310,6±0.50 | 21.65±0.35 | 480,0 мин | 22.25±0.4 | 682.35 | 150.00 | 102352.5 | 10000±25% | 13500±25% | 565.00 |
| EE85/45/27 | 85.0±2.0 | 44.50±0.50 | 26.5±0.50 | 26.50±0.5 | 560,0 мин | 30.5±0.5 | 717.30 | 196.50 | 140949.5 | 7800±25% | 9800±25% | 780.00 |
| EE85/45/32 | 85.0±2.0 | 44.50±0.50 | 31.5±0.50 | 26.50±0.5 | 560,0 мин | 30.5±0.5 | 837.30 | 198.80 | 166455.2 | 10000±25% | 13500±25% | 925.00 |
| Примечание: Условия испытания AL: 1 кГц, 0,3 В, 100 Т Вышеприведенное является стандартной спецификацией нашей компании и может быть спроектировано в соответствии со специальными требованиями клиентов. |
||||||||||
