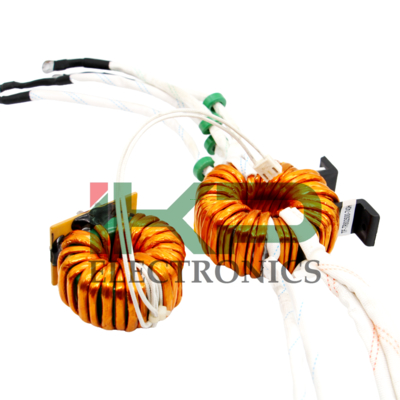

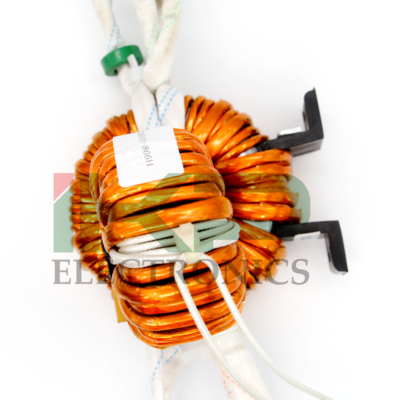

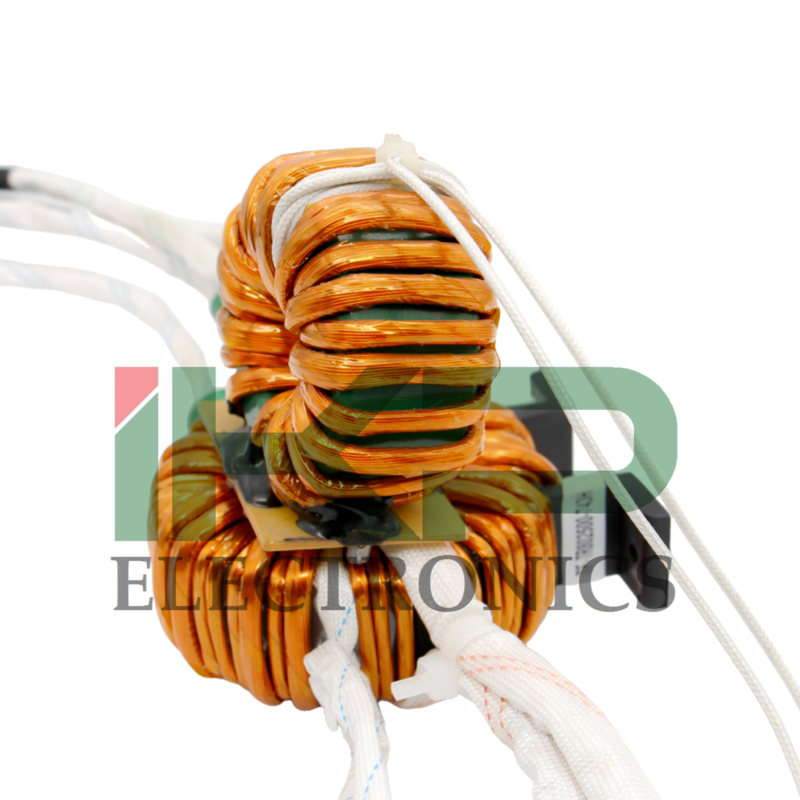

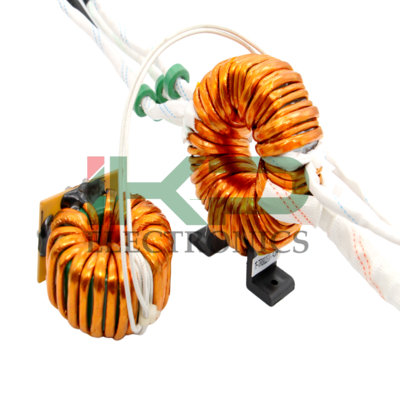

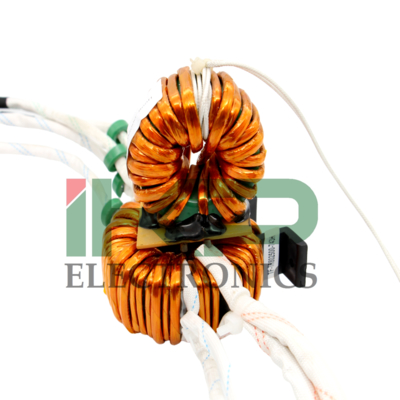

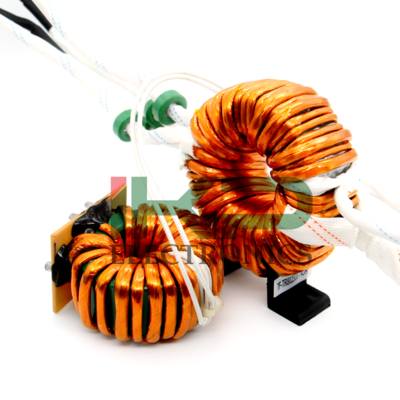

Name: ИКП-ПТТ-104-60-30 Модель 315A Сварочный ток Тороидальный силовой трансформатор с сердечником из аморфного сплава для инверторного сварочного аппарата
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-104-60-30
Price: 22.00 USD
Availability: InStock

Главная страница Продукция Высокочастотные трансформаторы

ИКП-ПТТ-104-60-30 Модель 315A Сварочный ток Тороидальный силовой трансформатор с сердечником из аморфного сплава для инверторного сварочного аппарата

IKP-PTT-104-60-30 Model 315A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Подробная информация о продукте:

Place of Origin:	CHINA
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-104-60-30

Оплата и доставка Условия:

Minimum Order Quantity:	1000
Цена:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Контакт

Подробное описание продукта

Основная информация.

Модель №.

Серия IKP-PT100*60*20

Сердечник

Трансформатор из аморфного сплава

Метод охлаждения

Сухой трансформатор

Тип обмотки

Двухобмоточный трансформатор

Сертификация

ISO9001-2000, ISO9001, CCC, RoHS

Применение

Однофазный трансформатор

Частотные характеристики

Высокая частота

Форма сердечника

Кольцо

Бренд

OEM

Транспортная упаковка

Картонная коробка

Спецификация

T100*60*20

Торговая марка

IKP

Происхождение

Китай

Код ТН ВЭД

85045000

Производственная мощность

500000/год

Описание продукта

ИКП-ПТТ-104-60-30 Модель 315A Сварочный ток Тороидальный силовой трансформатор с сердечником из аморфного сплава для инверторного сварочного аппарата

Обычно импульсные трансформаторы для сварочных инверторов высокой мощности требуют сердечники трансформаторов с низкими высокочастотными потерями, высокой Bs и низким Br. Поэтому выходной фильтр и индуктивность накопления энергии требуют характеристик высокой Bs, низких потерь и постоянной проницаемости. В этом случае мы провели горизонтальную магнитную обработку нанокристаллического сплава для изготовления сердечников трансформаторов с низким Br и постоянной проницаемостью.

IKP ELECTRONICS является ведущим производителем высокопроизводительных бескристаллических и нанокристаллических сплавных компонентов. Его высокопроизводительная нанокристаллическая ультратонкая полоса, бескристаллический реактор для солнечных инверторов и индуктивность фильтра синфазных помех EMC особенно обладают выдающимся техническим уровнем и отличным качеством, что позволяет нашим клиентам получать преимущества в ключевых конкурентных областях.

Политика управления IKP «качество прежде всего, кредит превыше всего и акцент на практичность» сосредоточена на разработке и производстве продукции. Требования клиентов - это наш стимул для достижения прогресса, удовлетворенность клиентов - наша цель. Мы хотим получить ваше внимание и поддержку, давайте работать вместе для взаимной выгоды.

ПРЕИМУЩЕСТВА:
1. Новый материал: нанокристаллический сплавный магнитный сердечник обладает высоким удельным сопротивлением, высокой магнитной проницаемостью, высокой индукцией насыщения и высокой температурной стабильностью.
2. Новый дизайн: структура новой обмотки более компактна, а потери энергии очень малы. Индуктивность рассеяния составляет всего 2 ~ 20 мкГн, что в десять раз меньше, чем у аналогичных трансформаторов. Поэтому проектирование системы становится простым и удобным.
3. Меньший размер и большая емкость: каждый грамм нанокристаллического материала нового трансформатора может выполнять преобразование мощности 15–25 Вт (обычно только 8–9 Вт) при частоте 20 кГц.
4. Безопасность, высокая эффективность, энергосбережение: чрезвычайно низкие потери делают КПД трансформатора более 99%, а коэффициент непрерывности нагрузки достигает 100%. Между первичной и вторичной обмотками имеется хорошая изоляция, а выдерживаемое напряжение превышает 10 000 вольт. По сравнению с традиционными трансформаторами, новые трансформаторы имеют непревзойденные преимущества и альтернативы.

ПРИМЕНЕНИЕ:
Аморфные и нанокристаллические материалы могут заменить ферритовые материалы. Основные области применения: Высокочастотный высоковольтный инверторный источник питания постоянного тока для аэрокосмической и морской промышленности, высокочастотный инверторный высоковольтный источник питания постоянного тока для гражданского и промышленного использования, зарядное устройство, инверторный сварочный аппарат, гальванический источник питания, оборудование для зарядки электромобилей, высокочастотный индукционный нагреватель, высокочастотный инверторный источник питания для дугового напыления, источник питания для сварки трубопроводов, источник питания для электроискрового осаждения, высоковольтный источник питания для зарядных устройств, импульсный источник питания, инверторный источник питания, источник бесперебойного питания и т. д.

ОПИСАНИЕ ОБРАЗЦА И ЗАКАЗА:
Требуются вход и выход;
Требования к давлению;
Медь или алюминий;
Размер продукта, например, диаметр, высота, длина выводов;
Образцы платные, последующие в заказе;
Лучше всего иметь чертежи или образцы продукции в натуральном виде;
Предоплата 50% депозита, остальные 50% при доставке.
Инверторный трансформатор, основной трансформатор, необходимо настраивать в соответствии с конкретными требованиями, стандартного запаса нет. Различные схемы проектирования, выбор материалов и производственные процессы определяют разные конечные цены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА:

Модель	Размер сердечника(мм)					Размер основания			Эффективное поперечное	Магнитный	Рекомендуемая
									Эффективное поперечное	путь		мощность
						(мм)			- площадь сечения	путь		мощность	Ток сварки
						(мм)			- площадь сечения	длина		P(f=20кГц)	Ток сварки
									S(см2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(см)		(кВт)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Примечание: приведенная выше таблица является стандартной моделью сердечника; мы также можем производить трансформаторы других спецификаций в соответствии со спецификациями заказчика.
