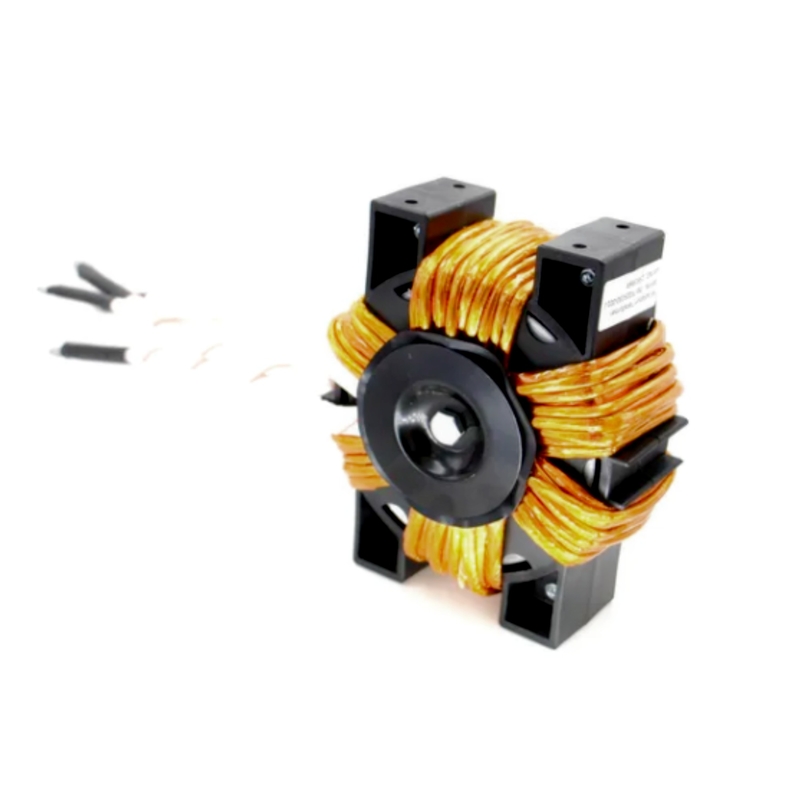

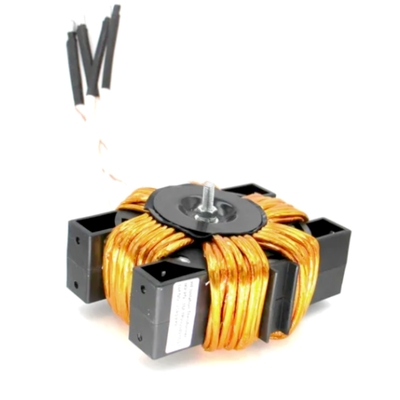

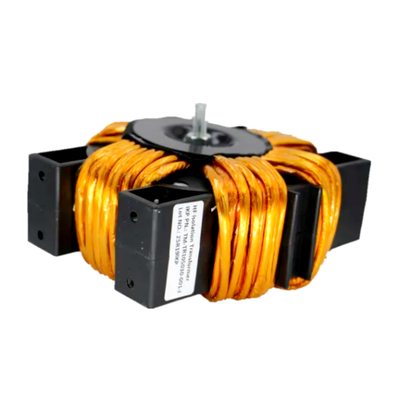

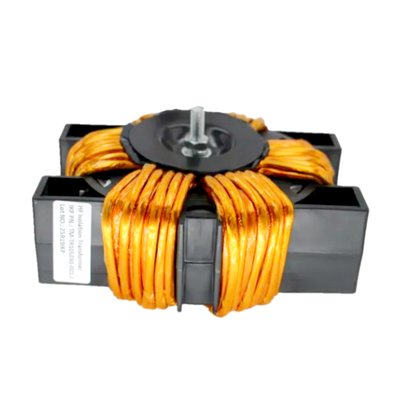

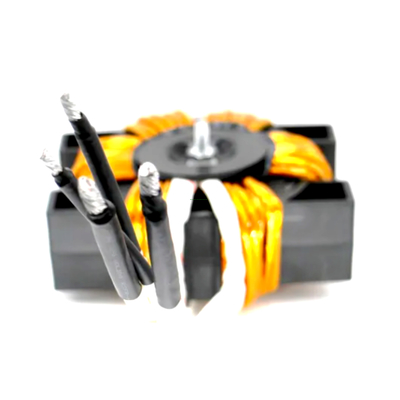

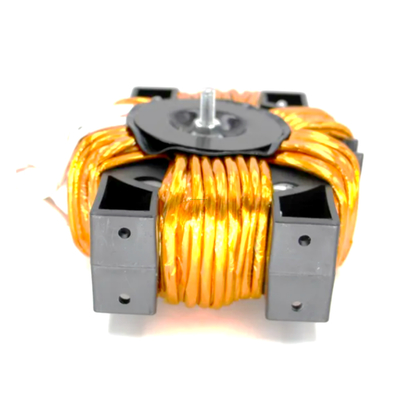

Высокочастотный тороидальный трансформатор с аморфным сердечником, сертифицирован UL/Ce/RoHS

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

Подробная информация о продукте:

Фирменное наименование:	IKP

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	52.00-58.00
Упаковывая детали:	Картон
Время доставки:	10-15 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100,000/неделя

Контакт

Подробное описание продукта

Основная информация

Модель №

TM-TR105030-001R

Сердечник

Трансформатор из аморфного сплава

Метод охлаждения

Сухой трансформатор

Тип обмотки

Многообмоточный трансформатор

Сертификация

ISO9001

Применение

Однофазный трансформатор

Частотные характеристики

Высокая частота

Форма сердечника

Кольцо

Бренд

OEM/ODM

Транспортная упаковка

Картонная коробка

Спецификация

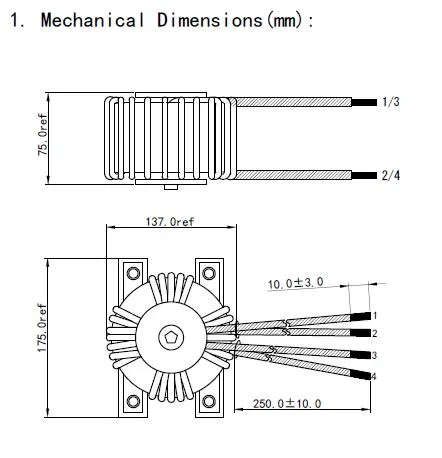

137*75 мм

Торговая марка

IKP

Происхождение

Китай

Код ТН ВЭД

8504319000

Производственная мощность

1000 шт./день

Описание продукта

Высокочастотный тороидальный трансформатор с аморфным сердечником, сертифицирован UL/Ce/RoHS

Обычно импульсные трансформаторы с односторонним импульсом для сварочных инверторов высокой мощности требуют сердечники трансформаторов с низкими высокочастотными потерями, высокой Bs и низким Br. Поэтому выходной фильтр и индуктивность накопления энергии требуют характеристик высокой Bs, низких потерь и постоянной проницаемости. В этом случае мы выполнили горизонтальную магнитную обработку нанокристаллического сплава для изготовления сердечников трансформаторов с низким Br и постоянной проницаемостью.

IKP ELECTRONICS является ведущим производителем высокопроизводительных бескристаллических и нанокристаллических сплавных компонентов. Его высокопроизводительная нанокристаллическая ультратонкая полоса, бескристаллический реактор для солнечных инверторов и индуктивность фильтра синфазного сигнала ЭМС особенно обладают выдающимся техническим уровнем и отличным качеством, что позволяет нашим клиентам получать преимущества в ключевых конкурентных областях.

Политика управления IKP «качество прежде всего, кредит превыше всего и акцент на практичность» сосредоточена на разработке и производстве продукции. Требования клиентов - это наш стимул для достижения прогресса, удовлетворенность клиентов - наша цель. Мы хотим получить ваше внимание и поддержку, давайте работать вместе для взаимной выгоды.

ПРЕИМУЩЕСТВА:
1. Новый материал: Нанокристаллический сплавный магнитный сердечник обладает высоким удельным сопротивлением, высокой магнитной проницаемостью, высокой индукцией магнитного насыщения и высокой температурной стабильностью.
2. Новый дизайн: Структура новой обмотки более компактна, а потери энергии очень малы. Индуктивность рассеяния составляет всего 2 ~ 20 мкГн, что составляет одну десятую от аналогичных трансформаторов. Поэтому проектирование системы становится простым и удобным.
3. Меньший размер и большая емкость: Каждый грамм нанокристаллического материала нового трансформатора может выполнять преобразование мощности 15–25 Вт (обычно только 8–9 Вт) при частоте 20 кГц.
4. Безопасность, высокая эффективность, энергосбережение: Чрезвычайно низкие потери делают КПД трансформатора более 99%, а коэффициент непрерывности нагрузки достигает 100%. Между первичной и вторичной обмотками имеется хорошая изоляция, а выдерживаемое напряжение превышает 10 000 вольт. По сравнению с традиционными трансформаторами, новые трансформаторы имеют непревзойденные преимущества и альтернативы.

ПРИМЕНЕНИЕ:
Аморфные и нанокристаллические материалы могут заменить ферритовые материалы. Основные области применения: Высокочастотный высоковольтный инверторный источник питания постоянного тока для аэрокосмической и морской промышленности, высокочастотный инверторный высоковольтный источник питания постоянного тока для гражданского и промышленного использования, зарядное устройство, инверторный сварочный аппарат, гальванический источник питания, оборудование для зарядки электромобилей, высокочастотный индукционный нагреватель, высокочастотный инверторный источник питания для дугового напыления, источник питания для сварки трубопроводов, источник питания для электроискрового осаждения, высоковольтный источник питания для зарядных устройств, импульсный источник питания, инверторный источник питания, источник бесперебойного питания и т. д.

ОПИСАНИЕ ОБРАЗЦА И ЗАКАЗА:
Требуются вход и выход;
Требования к давлению;
Медь или алюминий;
Размер продукта, например, диаметр, высота, длина выводов;
Образцы платные, последующие в заказе;
Желательно иметь чертежи или образцы продукции в натуральном виде;
Предоплата 50% депозита, остальные 50% при доставке.
Инверторный трансформатор, основной трансформатор, необходимо настраивать в соответствии с конкретными требованиями, стандартного запаса нет. Различные схемы проектирования, выбор материалов и производственные процессы определяют разные конечные цены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА:

Модель	Размер сердечника (мм)					Размер основания			Эффективное сечение	Магнитный	Рекомендуемый
									Эффективное сечение	путь		мощность
						(мм)			- площадь поперечного сечения	путь		мощность	Ток сварки
						(мм)			- площадь поперечного сечения	длина		P(f=20кГц)	Ток сварки
									S(см2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(см)		(кВт)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Примечание: приведенная выше таблица является стандартной моделью сердечника; мы также можем производить трансформаторы других спецификаций в соответствии со спецификациями заказчика.
