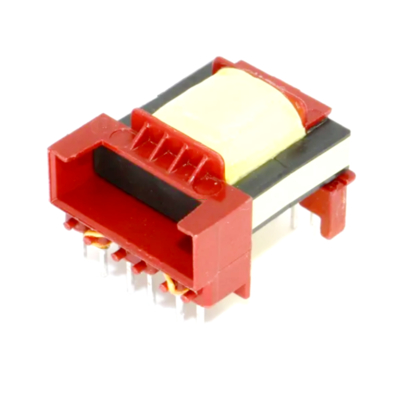

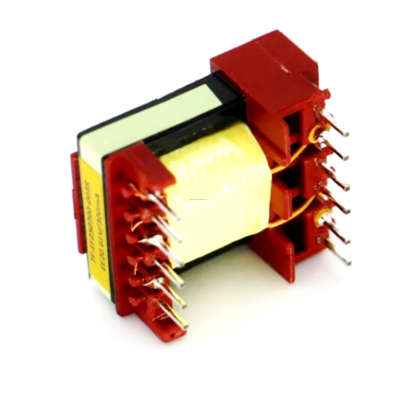

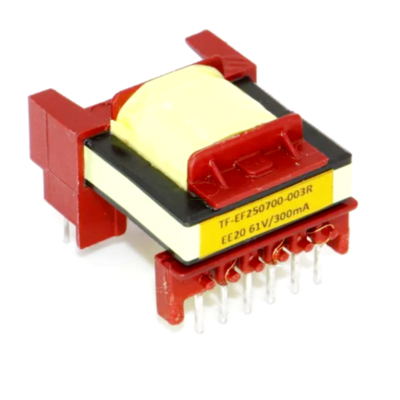

Name: SMD Тип Efd10/Efd15/Efd25/Efd40 Высокочастотные трансформаторы
Brand: IKP Electronics Co., Ltd.
SKU: IKP-LF-EFD Series
Price: 0.52 USD
Availability: InStock

Главная страница Продукция Трансформаторы CCFL

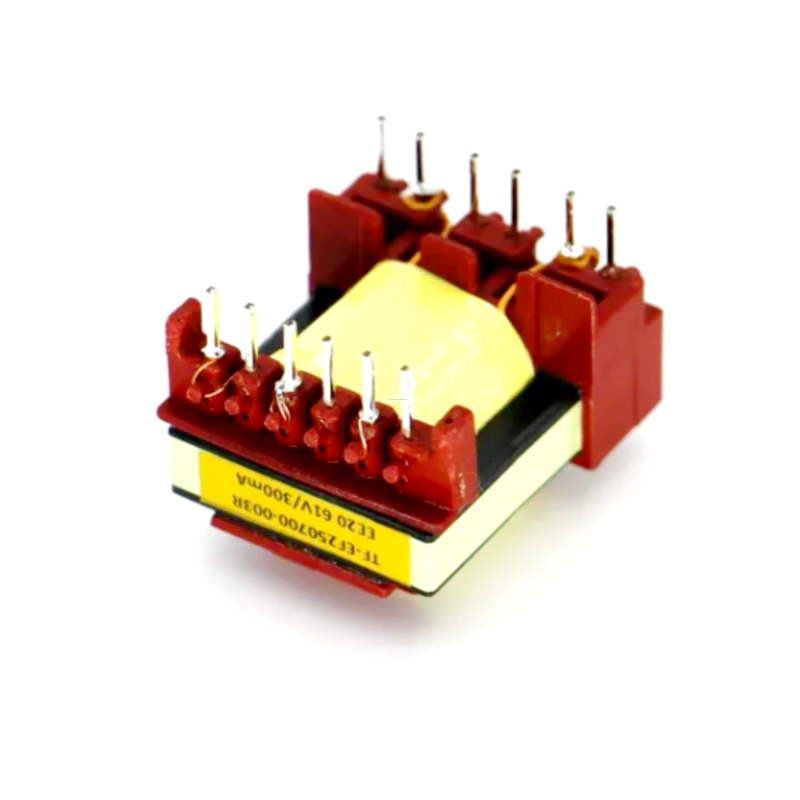

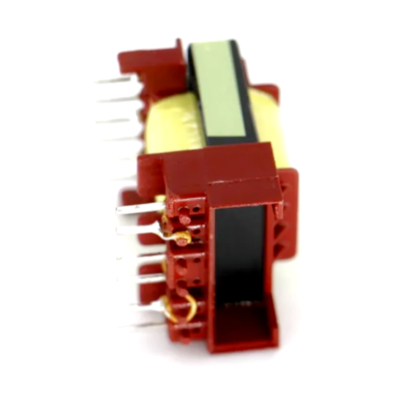

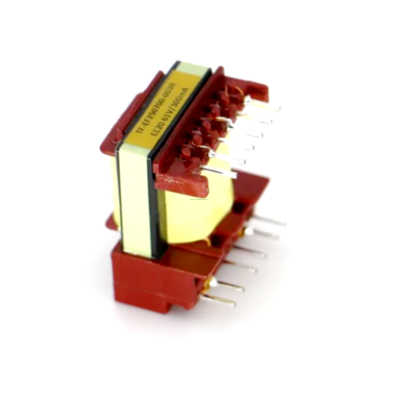

SMD Тип Efd10/Efd15/Efd25/Efd40 Высокочастотные трансформаторы

SMD Type Efd10/Efd15/Efd25/Efd40 High Frequency Transformers

Подробная информация о продукте:

Place of Origin:	CHINA
Фирменное наименование:	IKP
Сертификация:	CE/UL/REACH/ROHS
Model Number:	IKP-LF-EFD Series

Оплата и доставка Условия:

Minimum Order Quantity:	1000
Цена:	US$0.52-0.55
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Контакт

Подробное описание продукта

Основная информация

Модель №

Серия IKP-LF-EFD

Сердечник

Трансформатор сердечникового типа

Метод охлаждения

Сухой трансформатор

Тип обмотки

Раздельный трансформатор

Сертификация

ISO9001-2000, ISO9001, CCC

Использование

Однофазный трансформатор

Частотные характеристики

Высокая частота

Форма сердечника

Efd

Бренд

Ikp

Транспортная упаковка

Картон и лоток

Спецификация

СЕРИЯ EFD

Торговая марка

IKP-ELEC

Происхождение

Хэфэй, Китай

Код ТН ВЭД

85043190

Производственная мощность

50000 шт./неделю

Описание продукта

ОСОБЕННОСТИ:
1. Рабочая частота: 50~200 кГц
2. Утечка магнитного потока небольшая, высокая плотность мощности, подходит для плоской конструкции.
3. Частота мощности из-за работы, правил безопасности и других требований к различным уровням температуры будет меняться.

Физические и электрические параметры

Тип	Структура формы	Размер						Диапазон мощности
Тип	Структура формы	A	B	C	D	E	F	Диапазон мощности
EFD10	SMD	12.0Max	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12 Вт Макс
EFD12		14.0Max	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15 Вт Макс
EFD15		16.5Max	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25 Вт Макс
EFD20		22.0Max	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30 Вт Макс
EFD25		26.5Max	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45 Вт Макс
EFD30		31.5Max	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100 Вт Макс
EFD40		49.0Max	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350 Вт Макс
EFD50		57.0Max	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650 Вт Макс
EFD15	Горизонтальный	16.0Max	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20 Вт Макс
EFD20		21.0Max	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25 Вт Макс
EFD25		26.0Max	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45 Вт Макс
EFD30		32.0Max	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100 Вт Макс
EFD40		41.5Max	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350 Вт Макс
EFD50		52.0Max	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550 Вт Макс
