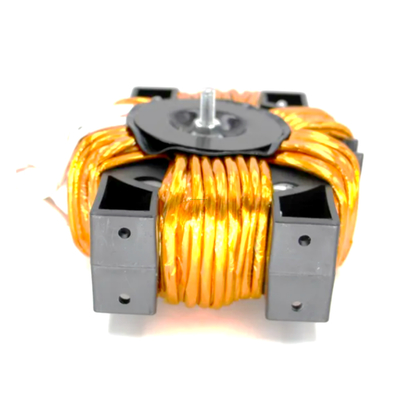

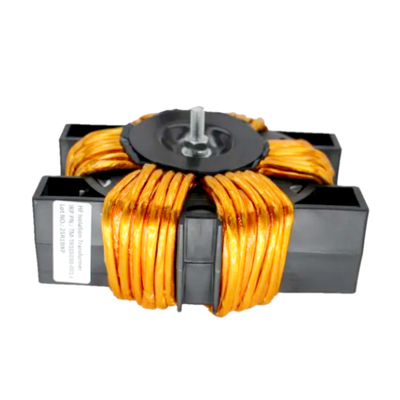

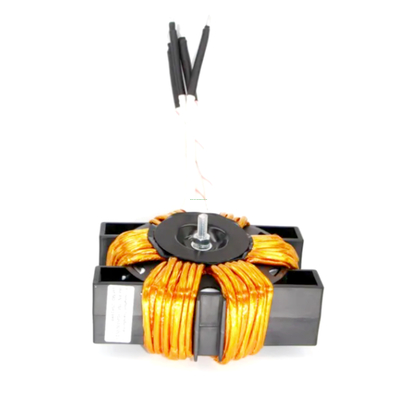

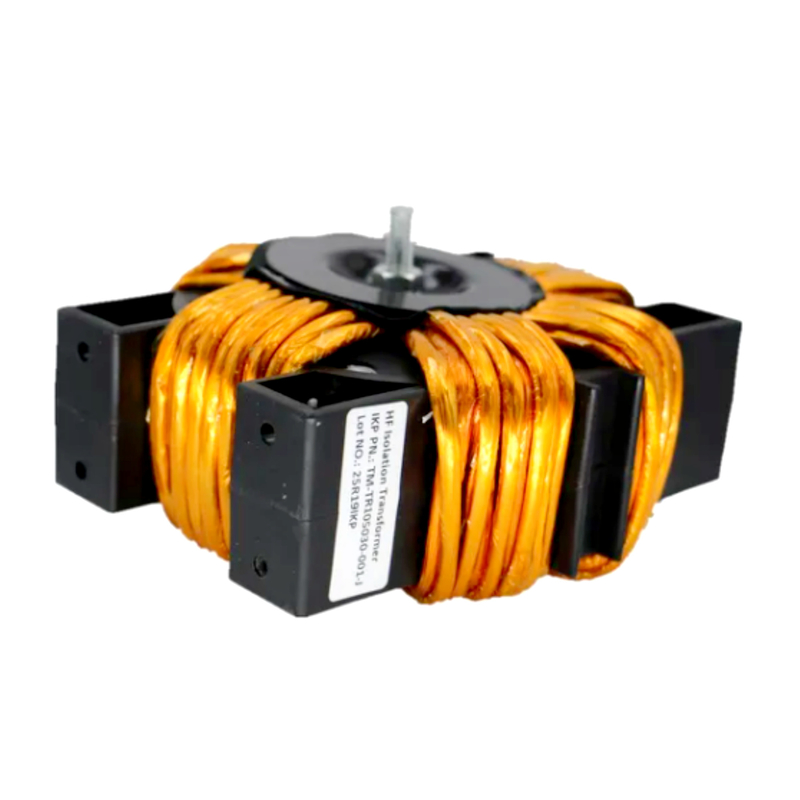

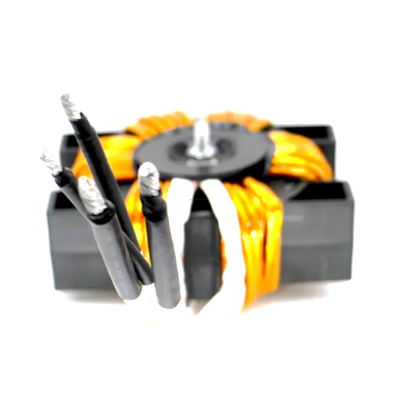

Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником

Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником

    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
  • Customized Toroidal Amorphous Core High Frequency Power Transformer

    Подробная информация о продукте:

    Place of Origin: CHINA
    Фирменное наименование: IKP
    Сертификация: CE/UL/REACH/ROHS
    Model Number: TM-TR105030-001R02

    Оплата и доставка Условия:

    Minimum Order Quantity: 1000
    Цена: 52.00-58.00
    Packaging Details: Carton
    Delivery Time: 10-15 days
    Payment Terms: L/C, T/T
    Supply Ability: 100,000/week
    Контакт
    Подробное описание продукта

    Основная информация.

    Модель No.
    TM-TR105030-001R02
    Ядро
    Трансформатор из аморфных сплавов
    Способ охлаждения
    Трансформатор сухого типа
    Тип намотки
    Трансформатор с множественным винтом
    Сертификация
    ISO9001
    Использование
    Однофазный трансформатор
    Характеристики частоты
    Высокая частота
    Форма ядра
    Кольцо
    Бренд
    ИКП
    Транспортный пакет
    Картон

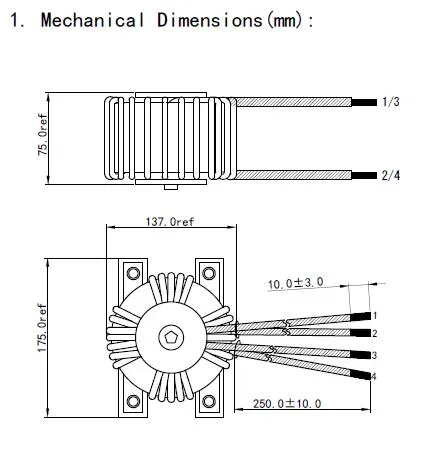

    Спецификация
    137*75 мм
    Торговая марка
    IKP
    Производство
    Китай
    Код СС
    8504319000
    Производственная мощность
    1000 шт/день

    Описание продукта

    Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником





    Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником

    Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником

    Специализированный тороидальный трансформатор высокой частоты с аморфным сердечником



    Обычно одноконтурные импульсные трансформаторы высокомощного аркового сварного инвертора требуют трансформаторных ядер с низкими высокочастотными потерями, высокими Bs и низким Br.так выходной фильтр и накопленной энергии индуктивности требовали характеристики высоких BsВ данном случае мы сделали горизонтальную магнитную обработку на нанокристаллическом сплаве для изготовления трансформаторных ядер с низким Br и постоянной проницаемостью.


    IKP ELECTRONICS является ведущим производителем высокопроизводительных некристаллических и нанокристаллических компонентов из сплавов.некристаллический реактор для солнечного инвертора и электромагнитного общего режима фильтра индуктивность особенно имеют выдающийся технический уровень и отличное качество, что позволяет нашим клиентам получать преимущества в ключевых конкурентных областях.

    Политика управления IKP "качество на первом месте, кредит на первом месте и практичность подчеркивается", ориентированная на разработку и производство продукции.Удовлетворение клиентов - наша цель.Мы хотим получить ваше внимание и поддержку, давайте работать вместе на нашу взаимную пользу.

    Преимущества:
    1Новый материал: магнитное ядро из нанокристаллического сплава обладает высокой сопротивляемостью, высокой магнитной проницаемостью, высокой насыщенной магнитной индукционной интенсивностью и высокой температурной стабильностью.
    2. Новая конструкция: структура новой обмотки более компактна, а потеря энергии очень мала. Индуктивность утечки составляет всего 2 ~ 20uH, что составляет одну десятую от аналогичных трансформаторов.Поэтому, дизайн системы становится простым и удобным.
    3- Меньший размер и большая емкость: каждый грамм нанокристаллического материала нового трансформатора может выполнять преобразование мощности 15W-25W (обычно только 8-9W) на частоте 20KHz.
    4Безопасность, высокая эффективность, энергосбережение: чрезвычайно низкие потери делают эффективность трансформатора более 99%, а уровень непрерывности нагрузки достигает 100%.Есть хорошая изоляция между первичной и вторичнойПо сравнению с традиционными трансформаторами, новые трансформаторы имеют непревзойденные преимущества и альтернативы.


    Применение:
    Аморфные и нанокристаллические материалы могут заменить ферритные материалы.высокочастотный инвертор высокопроизводительного источника питания постоянного тока для гражданского и промышленного использования, зарядное устройство, инверторная сварочная машина, электроснабжение электропластировки, оборудование для зарядки электромобилей, электроснабжение для высокочастотного индукционного отопления,Электрическое питание с высокочастотным инвертором, тепловой трубопровод сварного питания, электрической искры осаждения поверхности питания, высокопроизводительного зарядного устройства питания, переключения питания, инвертор питания, бесперебойного питания,И так далее.

    Образец и описание заказа:
    Требуется ввод и выход;
    требования к давлению;
    Медь или алюминий;
    Размер продукта, например, диаметр, высота, длина провода;
    Образцы зачисляются, последующие действия в порядке;
    Лучше всего иметь чертежи продукта или образцы в натуральном виде;
    Заранее заплатите 50% депозита, остальные 50% на доставку.
    Инверторный трансформатор главный трансформатор должен быть настроен в соответствии с конкретными требованиями, нет стандартного инвентаря.Выбор материалов и производственные процессы определяют различные конечные цены.

    Спецификация продукта:

    Модель Размер ядра ((мм) Размер основания Эффективный перекресток Магнитные Рекомендуется
          путь   мощность
    (мм) - площадь секции   Ток сварщика
              длина   P ((f=20 кГц)
                    S(cm2)
    Слишком много Идентификация H   Слишком много Идентификация H
      L ((см)   (kw)
    ИКП-ПТТ-64-40-20 64 40 20     66 37 23 1.68 16.3   2-4


    IKP-PTT -68-43-20 68 43 20     72 40 24 1.75 17.4


    IKP-PTT -80-50-25 80 50 25     85 44 30 2.63 20.4   4.5 100/120А

    IKP-PTT -100-60-20 100 60 20 105 56 23 2.80 25.1   4-5 160/200А

    IKP-PTT -104-60-30 104 60 30 110 57 35 4.38 25.9     315А

    ИКП-ПТТ -104-60-35 104 60 35 110 57 40 5.25 25.9     400A

    ИКП-ПТТ -105-60-40 105 60 40 110 57 45 6.3 25.9     400/500А

    IKP-PTT -120-60-30 120 60 30 125 57 35 6.30 29.8   8-15 400/500А

    IKP-PTT -120-70-30 120 70 30 125 67 35 5.25 29.8   6 - 10 315-400А

    IKP-PTT -120-70-40 120 70 40 125 68 45 7.0 29.8     500 А

    IKP-PTT -130-80-40 130 80 40 136 76 45 7.00 33.0   15-20 400/500А

    IKP-PTT -130-80-50 130 80 50 136 76 55 8.75 33.0   23-25 500/630А


    IKP-PTT -130-90-50 130 90 50 136 85 56 7.00 34.5   15-20 630А




    Примечание: приведенная выше таблица является стандартной моделью ядра; мы также можем производить другие трансформаторы спецификаций в соответствии со спецификациями заказчика.
