Особенности:
1. Рабочая частота: 50~200KHz
2Низкая стоимость, все модели в основном используются в менее требовательных областях на электромагнитном защитном поле.
3Частота питания из-за работы, правил безопасности и других требований различного уровня температуры будет меняться.

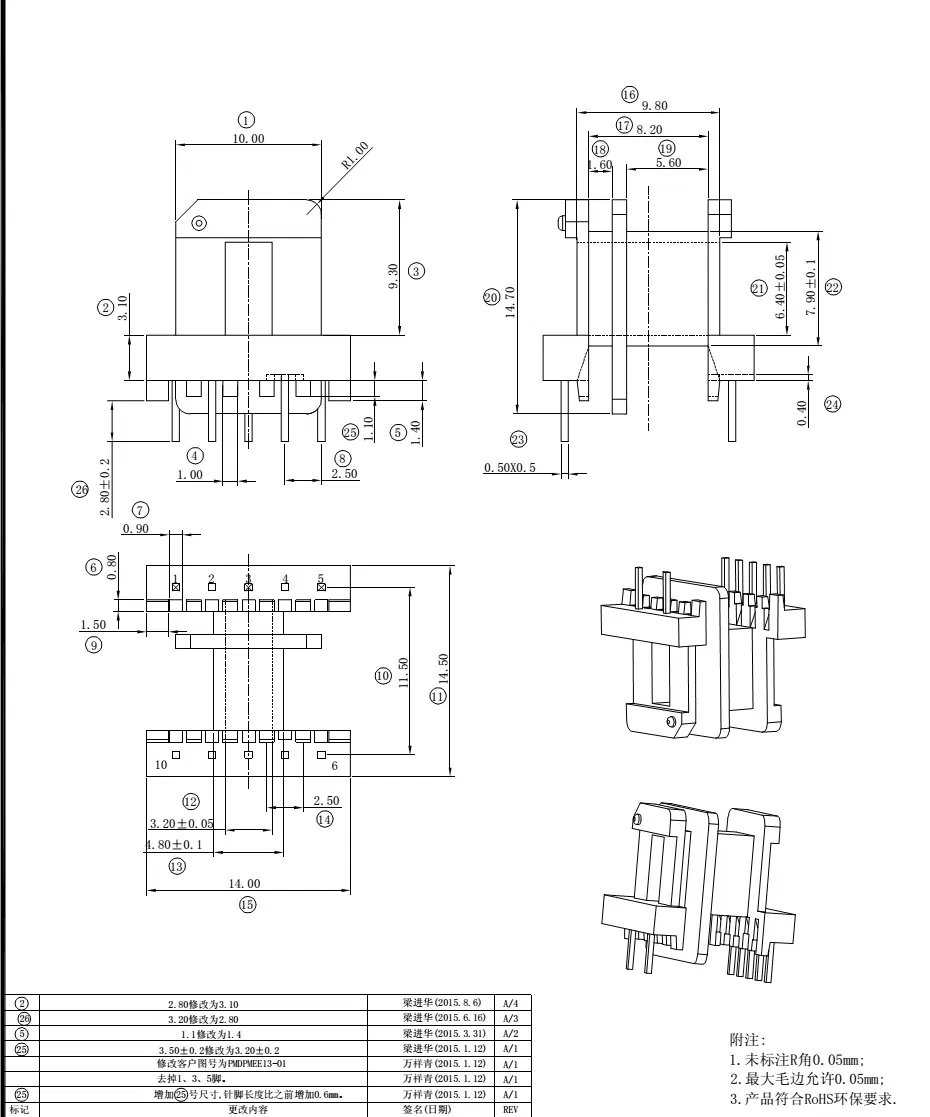

Спецификации (единица: мм):
| Тип |
Структура формы |
Размер |
Диапазон мощности |
| А. |
В. |
В |
D |
Е |
F |
| EE10 |
Горизонтальные |
12.0 Максимально |
100,8±0.5 |
120,4±0.5 |
2.5±0.2 |
2.5±0.3 |
10.5±0.5 |
Максимально 4 Вт |
| EE13 |
15.0 Максимально |
13.5±0.5 |
130,85±0.5 |
2.5±0.2 |
2.5±0.3 |
10.2±0.5 |
Максимально 6 Вт |
| EE16 |
17.5 Максимально |
15.0±0.5 |
130,6±0.5 |
3.5±0.2 |
3.0±0.3 |
11.0±0.5 |
Максимальная мощность 10 Вт |
| EE19 |
22.0 Максимально |
1120,4±0.5 |
170,4±0.5 |
4.0±0.2 |
3.0±0.3 |
12.5±0.5 |
Максимально 15 Вт |
| EE22 |
24.0 Максимально |
13.0±0.5 |
150,7±0.5 |
4.0±0.2 |
40,8±0.3 |
13.0±0.5 |
20 Вт максимум |
| EE25 |
26.5 Максимально |
170,3±0.5 |
190,4±0.5 |
4.0±0.2 |
5.0±0.3 |
14.0±0.5 |
Максимально 25 Вт |
| EE30 |
32.0 Максимально |
22.0±0.5 |
32.0 Максимально |
4.0±0.2 |
5.0±0.3 |
25.0±0.5 |
Максимальная мощность 145 Вт |
| EE40 |
34.0 Максимально |
280,6±0.5 |
35.0 Максимально |
4.0±0.2 |
5.0±0.3 |
250,8±0.5 |
Максимальная мощность 350 Вт |
| EE42 |
42.0 Максимально |
39.1±0.5 |
45.0 Максимально |
4.0±0.2 |
5.0±0.3 |
370,8±0.5 |
450 Вт максимум |
| EE55 |
58.0 Максимально |
56.0±0.5 |
58.0 Максимально |
4.0±0.2 |
5.0±0.3 |
40.0±0.5 |
Максимально 500 Вт |
| Тип |
Структура формы |
Размер |
Диапазон мощности |
| А. |
В. |
В |
D |
Е |
F |
| ЭЭ8.3 |
Вертикальная |
10.0 Максимально |
9.5 Максимально |
8.0±0.5 |
2.5±0.2 |
30,3±0.3 |
50,8±0.5 |
Максимально 3 Вт |
| EE10 |
12.0 Максимально |
13.0 Максимально |
100,4±0.5 |
2.5±0.2 |
2.5±0.3 |
50,8±0.5 |
Максимально 4 Вт |
| EE13 |
15.0 Максимально |
14.0 Максимально |
12.2±0.5 |
2.5±0.2 |
2.5±0.3 |
50,8±0.5 |
Максимально 6 Вт |
| EE16 |
17.5 Максимально |
15.0 Максимально |
140,4±0.5 |
3.5±0.2 |
30,8±0.3 |
50,8±0.5 |
Максимальная мощность 10 Вт |
| EE19 |
22.0 Максимально |
19.0 Максимально |
150,9±0.5 |
4.0±0.2 |
4.0±0.3 |
50,8±0.5 |
Максимально 15 Вт |
| EE22 |
24.0 Максимально |
20.0 Максимально |
16.5±0.5 |
4.0±0.2 |
4.0±0.3 |
50,8±0.5 |
20 Вт максимум |
| EE25 |
26.5 Максимально |
22.0 Максимально |
17.2±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимально 25 Вт |
| EE28 |
30.0 Максимально |
22.0 Максимально |
210,8±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимально 50 Вт |
| EE30 |
32.0 Максимально |
30.0 Максимально |
28.0±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимальная мощность 145 Вт |
| EE35 |
37.0 Максимально |
30.0 Максимально |
250,6±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимальная мощность 350 Вт |
| EE40 |
42.0 Максимально |
33.0 Максимально |
270,9±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
450 Вт максимум |
| EE42 |
46.5 Максимально |
43.0 Максимально |
370,4±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимально 500 Вт |
| EE55 |
57.0 Максимально |
58.0 Максимально |
42.0±0.5 |
4.0±0.2 |
5.0±0.3 |
50,8±0.5 |
Максимально 650 Вт |
Примечание: выше приведены общие стили скелета; мы принимаем требования клиентов ODM или OEM. Добро пожаловать на ваши чертежи или образцы.
Электрическая производительность:
1Рабочая частота: 20 - 500 кГц.
2Выходная мощность: от 30 до 80 Вт
3-40 oC до +125 oC
4Температура хранения: -25 oC до +85 oC
Применение:
Бытовая техника, переключающие источники питания, оборудование связи, медицинское оборудование, производственное оборудование, видеонаблюдение, компьютеры, осветительное оборудование.
Доброжелательно напоминаю:
1Что касаетсяВОЗЕРЖАНИЯПожалуйста, предоставьте конкретные спецификации или образцы материала, мы будем оценивать ваши продукты, проектировать и производить образцы.
2Около.ЦЕНАТрансформаторы - это индивидуальные продукты, из-за различных материалов и конструкции, даже если это одна и та же модель, цена не одинакова. параметры и количество заказов.
3Около.ДРУГОВОДНАЯ ПОДОБНОСТЬ. Образцы в 3-5 дней; массовое производство в 7-15 дней.
5- упаковка, логистика, согласно конкретным требованиям договоров купли-продажи.
6Свяжитесь с нами сейчас для получения дополнительной информации.:
Горячая линия для бизнеса: + 86-551-63748663 63745886
